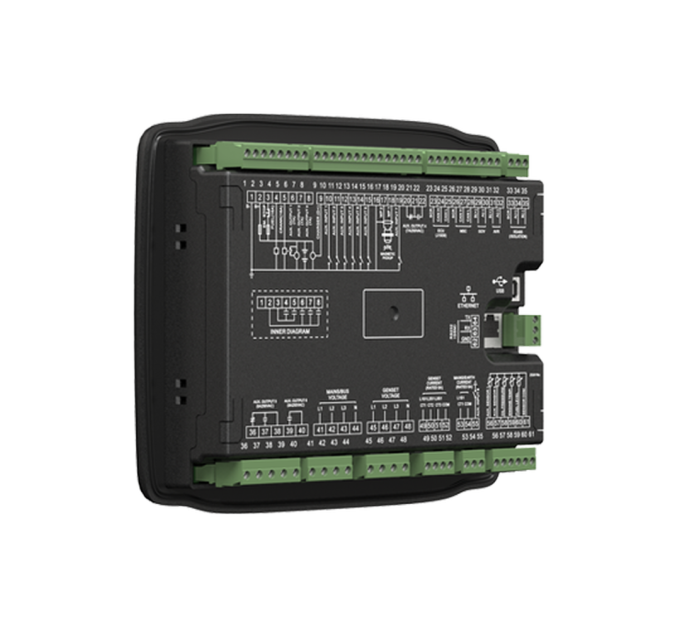

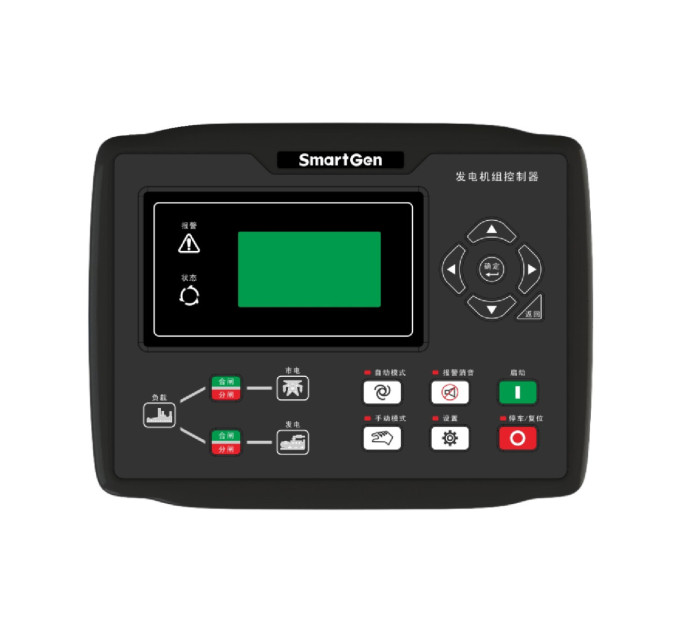

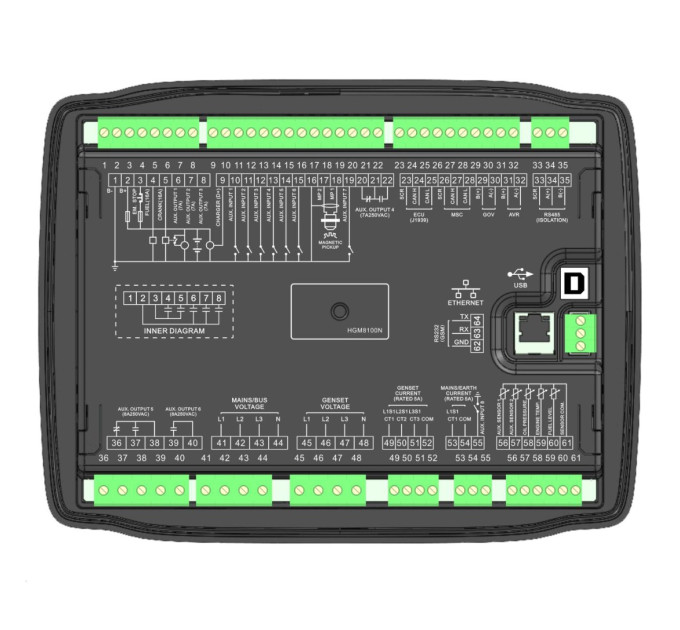

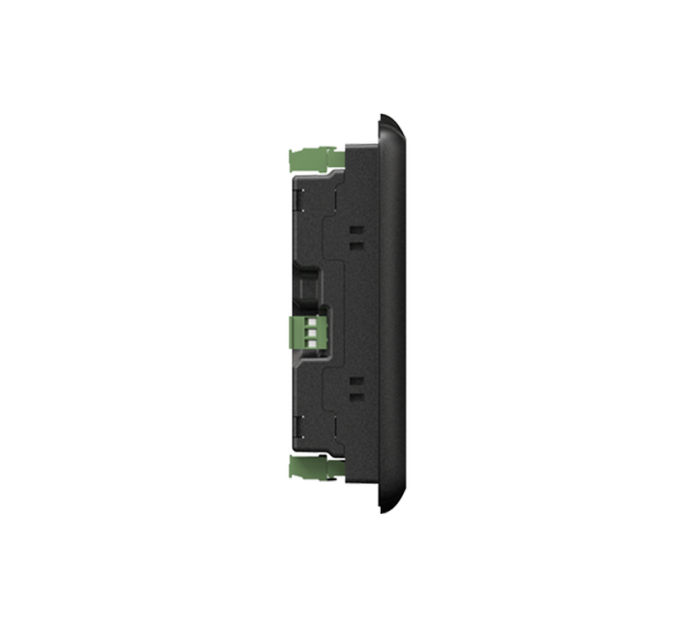

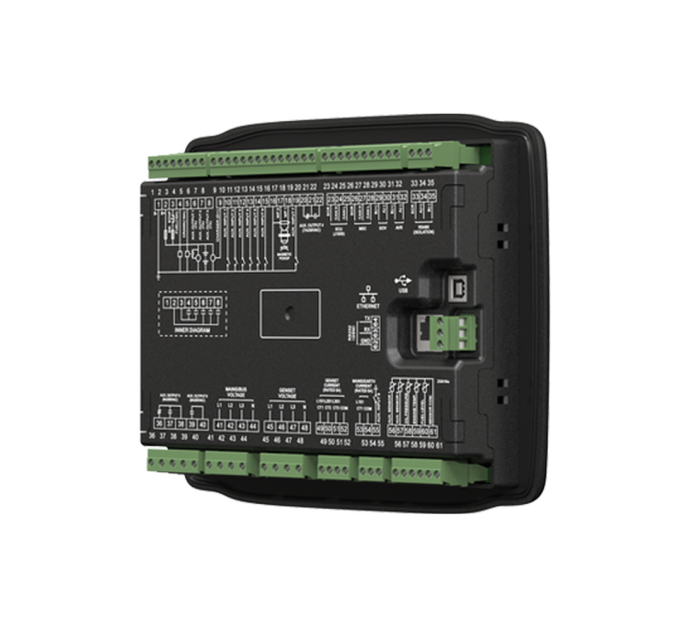

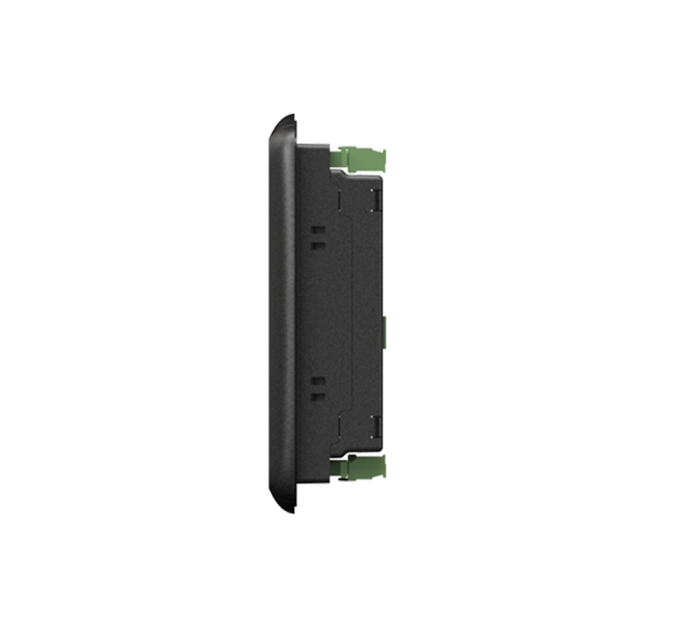

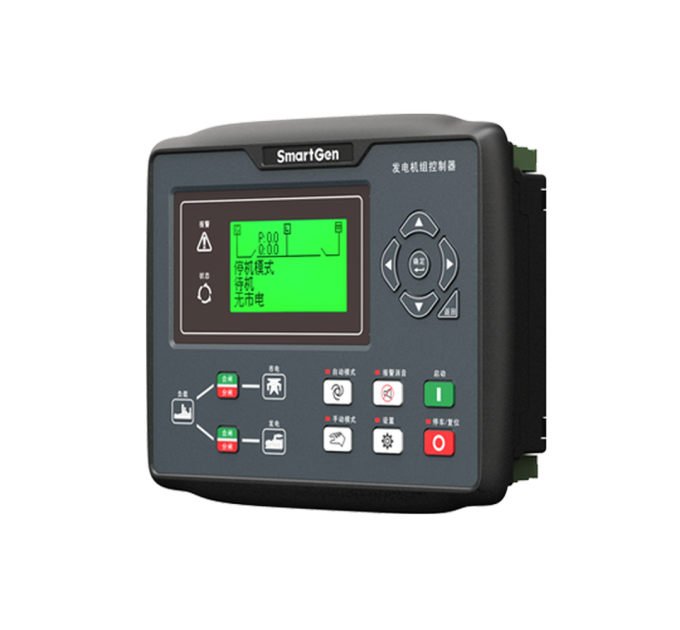

SmartGen HGM8120LT Контролер генератора

Технічні параметри:
Дисплей LCD
Панель управління Гума
Мова Китайська і англійська та інші
Цифрові входи 8
Реле виходу 8
Аналогові входи 5
AMF так
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Виявлення та відображення кВт/Амп так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
CANBUS(1939) так
RTC та журнал подій так
Запланований запуск генератора так
Обслуговування так
ULP так
SMS так
Постачання постійним струмом DC(8～35)V
Розміри корпусу (мм) 242*186*53
Вирізка панелі (мм) 214*160
Робоча температура (-40~+70)℃

Огляд продукту:
Контролери серії HGM8100N для генераторів спеціально розроблені для використання в умовах надзвичайно високих/низьких температур (-40~+70)°C. Завдяки відображенню на VFD або ЖК-дисплеї та компонентам, що стійкі до екстремальних температур, контролери можуть надійно працювати в умовах екстремальних температур. Контролер має сильну антиелектромагнітну стійкість, може використовуватись в умовах складних електромагнітних перешкод. Його легко обслуговувати та оновлювати завдяки вбудованим терміналам. Уся інформація на дисплеї відображається китайською (може бути також встановлено англійську або інші мови).

Контролери серії HGM8100N інтегрують цифрові технології, інтелектуалізацію та мережеві технології, які використовуються для автоматизації генераторів та моніторингу систем керування одиницями з метою досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від тривог та функцій "три віддалені" (віддалене керування, віддалене вимірювання та віддалений зв'язок).

Контролери серії HGM8100N використовують 32-бітну технологію мікропроцесора з вимірюванням точних параметрів, налаштуванням фіксованих значень, встановленням часу та налаштуванням значень тощо. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати за допомогою ПК через інтерфейс RS485 або ETHERNET для настройки та моніторингу. Це може бути широко використано в будь-якому типі автоматичної системи керування генератором завдяки компактній структурі, передовим схемам, простим з'єднанням та високій надійності.

Порівняння модулів

Контролери серії HGM8100N включають HGM8110V, HGM8120V, HGM8110LT, HGM8120LT, HGM8110CAN та HGM8120CAN.
Контролери HGM8110N включають HGM8110V, HGM8110LT та HGM8110CAN.
Контролери HGM8120N включають HGM8120V, HGM8120LT та HGM8120CAN.

Основні характеристики наступні:

Засновано на 32-бітному АРМ, високоінтегроване апаратне забезпечення, висока надійність.

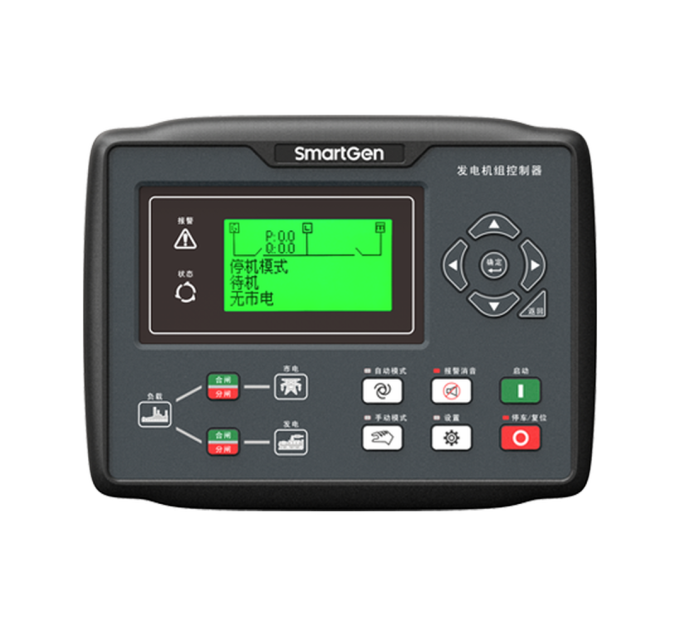

Вакуумно-флуоресцентний дисплей (VFD) або ЖК-дисплей (здатний регулювати нагрівання в залежності від температури навколишнього середовища), вибір мови китайська/англійська, що може бути змінена на місці, що забезпечує зручність у встановленні для персоналу фабрики.
ЖК-дисплей використовує матеріал з гартованого акрилу з високим ступенем стійкості до зношування та подряпин.
Силіконова панель та кнопки можуть використовуватися в екстремальних температурних умовах.
Інтерфейс RS485 забезпечує "Три віддалені функції" (віддалене керування, віддалене вимірювання та віддалений зв'язок) згідно з протоколом MODBUS.
Моніторинг через мережу Ethernet може бути реалізовано за допомогою інтерфейсу ETHERNET (необхідний контролер з інтерфейсом Ethernet).
Оснащений функцією SMS (послуга коротких повідомлень). У разі спрацювання сигналу тривоги генератора контролер може автоматично надсилати короткі повідомлення за SMS на до 5 телефонних номерів. Крім того, стан генератора може бути контрольований та перевірений за допомогою SMS.
Оснащений портом CANBUS і може спілкуватися з генератором J1939. За допомогою порту CANBUS можна не лише моніторити часто використовувані дані (такі як температура води, нафтовий тиск, швидкість, споживання палива і т.д.) машини ECU, а й керувати запуском, вимкненням, підвищенням швидкості та зменшенням швидкості через порт CANBUS (необхідний контролер з інтерфейсом CANBUS).
Підходить для 3-фазних 4-жильних, 3-фазних 3-жильних, однофазних 2-жильних та 2-фазних 3-жильних систем з напругою 120/240В та частотою 50/60Гц.
Збирає та показує 3-фазну напругу, струм, параметри потужності та частоту генератора або мережі.
Мережа Генератор
Лінійна напруга (Uab, Ubc, та Uca) Лінійна напруга (Uab, Ubc, та Uca)
Фазна напруга (Ua, Ub, та Uc) Фазна напруга (Ua, Ub, та Uc)
Послідовність фаз Послідовність фаз
Частота Гц Частота Гц
Навантаження
Сила струму Ia, Ib, Ic A (одиниця)
Кожна фаза та загальна активна потужність P кВт (одиниця)
Кожна фаза та загальна реактивна потужність Q кВар (одиниця)
Кожна фаза та загальна видима потужність S кВА (одиниця)
Кожна фаза та середній коефіцієнт потужності λ 1 (одиниця)
Загальна накопичена потужність генератора W кВт*год, кВАр*год, кВА*год (одиниця)
Земний струм I A (одиниця)
11. Для мережі конт
