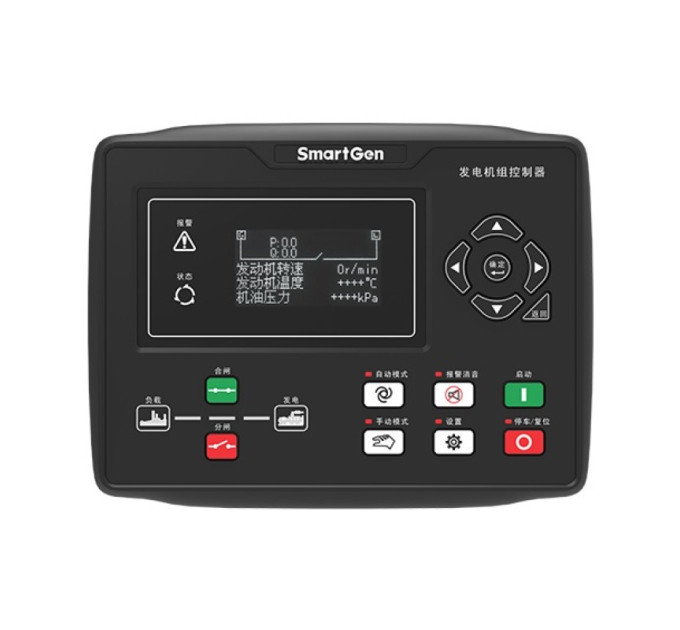

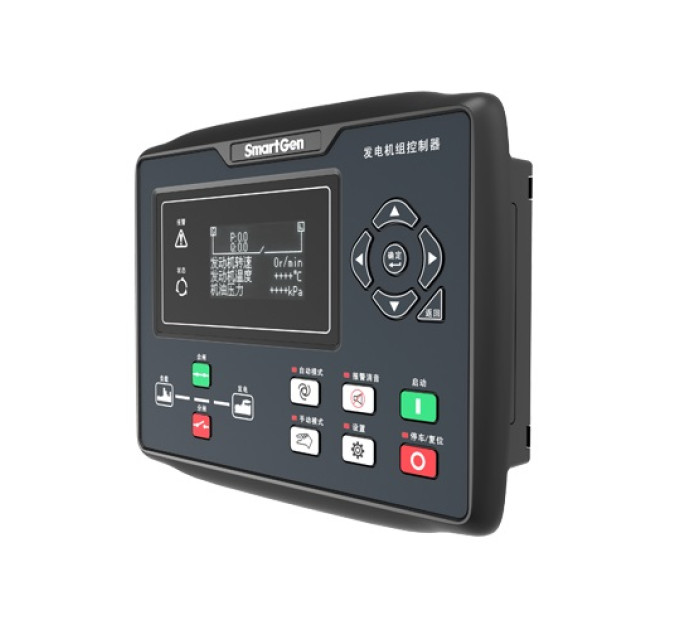

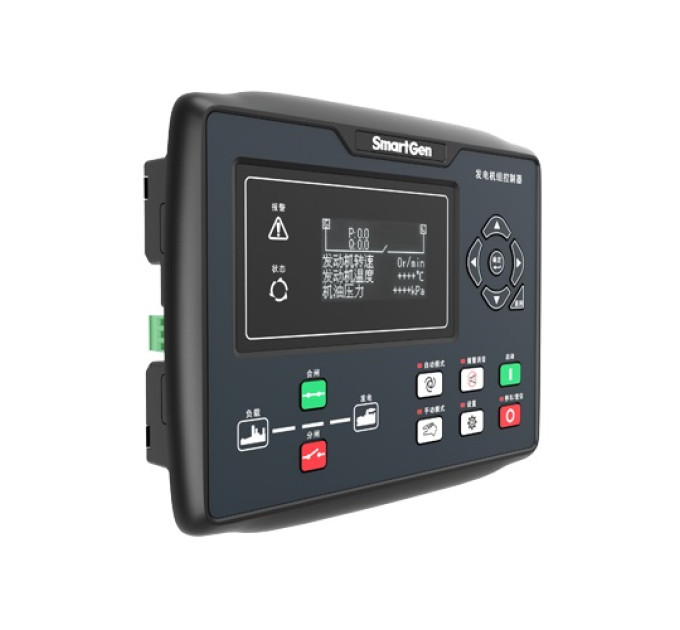

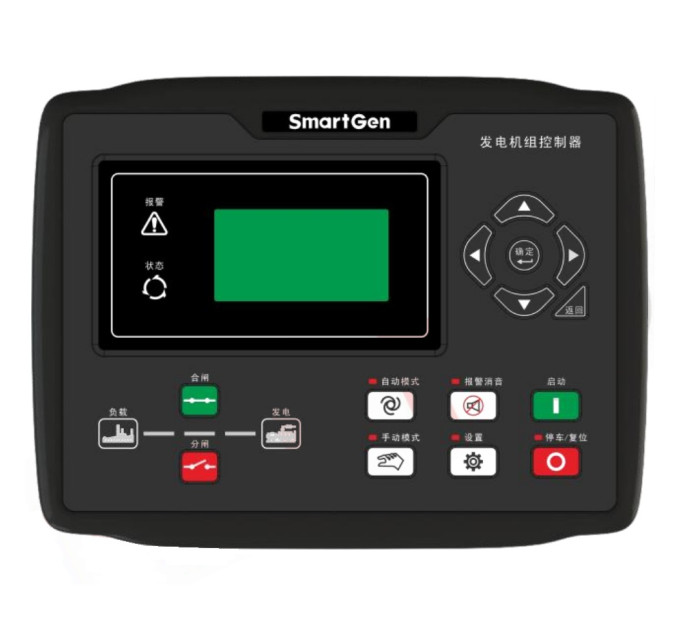

SmartGen HGM8110DC модуль автоматичного запуску + USB + RS485 + ETHERNET

Технічні характеристики:
Дисплей VFD
Панель управління Силіконовий каучук
Мова Китайська та англійська та інші
Цифрові входи 8
Реле-виходи 8
Аналогові входи 5
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
CANBUS(1939) так
RTC та журнал подій так
Живлення від постійного струму DC(8～35)V
Розміри корпусу (мм) 242*186*53
Виріз панелі (мм) 214*160
Робоча температура (-40~+70)℃

Огляд продукту:
Контролер генератора HGM8110DC спеціально розроблений для дуже високих/низьких температур (-40~+70)°C. Контролери можуть надійно працювати в умовах екстремальних температур за допомогою дисплея VFD і компонентів, які стійкі до екстремальних температур. Контролер має високу стійкість до електромагнітних перешкод, може використовуватися в умовах складних електромагнітних перешкод. Його легко обслуговувати і оновлювати завдяки штепсельному терміналу. Дозволяє вибирати різні мови, включаючи китайську, англійську та інші.

Контролер генератора HGM8110DC інтегрує цифрові технології, інтелектуалізацію та мережеві технології, які використовуються для автоматизації генератора та моніторингу системи керування одиницею для досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та функцій "три віддалені" (віддалене керування, віддалене вимірювання та віддалений зв'язок).

Контролер генератора HGM8110DC використовує технологію 32-розрядного мікропроцесора з вимірюванням параметрів з високою точністю, налаштуванням фіксованих значень, встановленням часу та налаштуванням значень. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати за допомогою ПК через інтерфейс RS485 або ETHERNET для настройки і моніторингу. Він може широко використовуватися в усіх типах автоматичних систем керування генератором завдяки компактній конструкції, передовим схемам, простим підключенням і високій надійності.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ

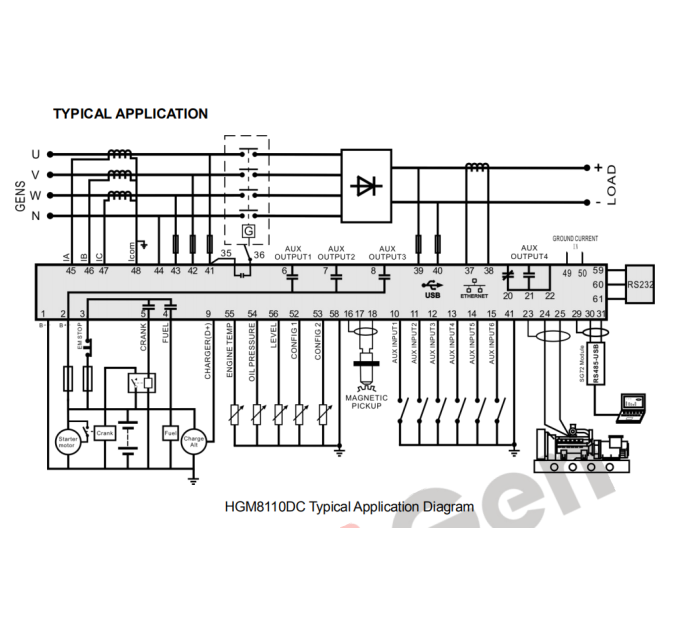

HGM8110DC використовується для одиничних автоматичних систем. Керування запуском/зупинкою генератора за допомогою віддалених сигналів; додано моніторинг та сигналізацію кількості електричного струму генератора постійного струму, що особливо підходить для автоматичної системи, складеної з 1-шляхових колах постійного струму та 1-шляхових колах змінного струму.

Основні характеристики такі:

Заснований на 32-розрядному ARM мікроконтролері, високоінтегрований апаратний засіб, новий рівень надійності;
Дисплей з вакуумно-флуоресцентною світлодіодною підсвіткою (VFD), вибірковий китайський/англійський інтерфейс, який можна вибрати на місці, забезпечуючи зручність введення для персоналу заводу;
LCD використовує твердий акриловий матеріал з високою стійкістю до зношування і подряпин;
Силіконова панель та кнопки можуть використовуватися в умовах екстремальних температур;
Інтерфейси зв'язку RS485 та RS232 дозволяють функції "три віддалені" (віддалене керування, віддалене вимірювання та віддалений зв'язок) відповідно до протоколу MODBUS;
Моніторинг через мережу може бути реалізований через інтерфейс зв'язку ETHERNET (потрібен контролер з інтерфейсом ETHERNET);
Оснащений портом CANBUS і може спілкуватися з генератором J1939. Не тільки може моніторити часто використовувані дані (такі як температура води, тиск масла, швидкість, споживання палива тощо) машини ECU, але також контролювати запускання, вимкнення, підвищення швидкості та зниження швидкості за допомогою порта CANBUS (потрібен контролер з інтерфейсом CANBUS);
Підходить для систем змінного струму 3-фази 4-проводових, 3-фази 3-проводових, однофазних 2-проводових та 2-фазних 3-проводових з напругою 120/240 В та частотою 50/60 Гц та 400 Гц;
Збирає та показує параметри змінного струму 3-фази: Збирає та показує параметри струму 3-фази постійного струму:
Збирає та показує параметри струму 3-фази:
Збирає та показує параметри напруги 3-фази:
Сумарна активна потужність кожної фази та загальна активна потужність:
Сумарна реактивна потужність кожної фази та загальна реактивна потужність:
Сумарна видима потужність кожної фази та загальна видима потужність:
Середній коефіцієнт потужності кожної фази:
Акумульована загальна потужність генератора:
Струм заземлення:
Для змінного струму, контролер має функції виявлення перевищення та пониження напруги, перевищення та пониження частоти, перевищення струму, перевищення потужності, зворотної потужності, втрати фази та виявлення неправильності обертання фаз; для постійного струму, контролер має функції виявлення перевищення та пониження напруги, перевищення струму та перевищення потужності;
3 фіксовані аналогові датчики (температура, тиск масла та рівень палива).
2 налаштовуваних датчика можуть бути встановлені як датчик температури, тиску масла або рівня палива; підтримуються датчики типу резистор/напруга/струм;
Точне вимірювання та відображення параметрів двигуна.
Температура (WT) °C/°F може бути вибрана
Тиск масла (OP) кПа/фунт на квадратний дюйм/бар може бути вибраний
Рівень палива (FL) %(одиниця)
Швидкість (SPD) об/хв (одиниця)
Напруга акумулятора (V
