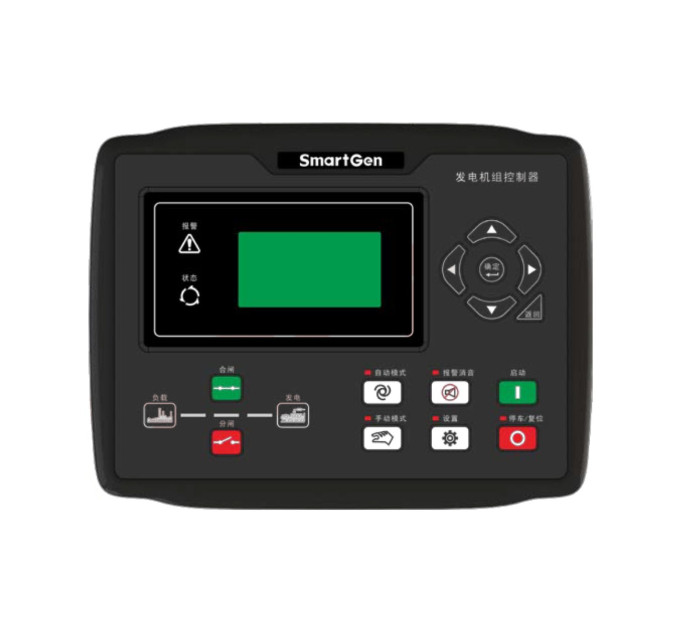

SmartGen HGM8110V Контролер генератора

Технічні параметри:
Дисплей VFD
Панель управління Гума
Мова Китайська і англійська та інші
Цифрові входи 8
Реле виходу 8
Аналогові входи 5
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Виявлення та відображення кВ/Амп так
Інтерфейс монітору RS485
Програмований інтерфейс USB/RS485
RTC та Журнал подій так
Запланований запуск генератора так
Обслуговування так
ULP так
SMS так
Живлення від постійного струму DC(8～35)V
Розміри корпусу (мм) 242*186*53
Виріз панелі (мм) 214*160
Температура роботи (-40~+70)℃

Огляд продукту:

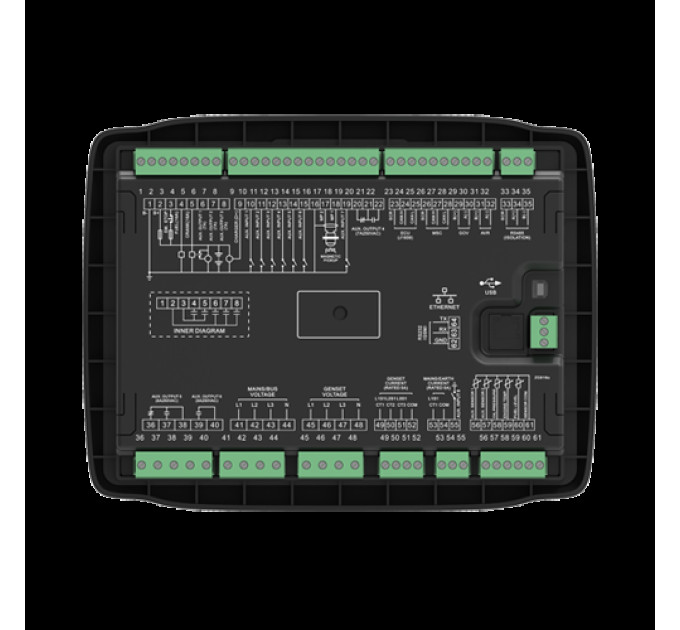

Контролери дизель-генераторів серії HGM8100N спеціально розроблені для дуже високих/низьких температурних умов (-40~+70)°C. Контролери можуть надійно працювати в екстремальних температурних умовах за допомогою вакуумного флуоресцентного дисплею або LCD та компонентів, які стійкі до екстремальних температур. Контролер має високу стійкість до електромагнітних перешкод, може використовуватися в умовах складних електромагнітних перешкод. Його легко обслуговувати та модернізувати завдяки вставним терміналам. Вся інформація на дисплеї відображається китайською (також може бути встановлена англійською або іншими мовами).

Контролери дизель-генераторів серії HGM8100N інтегрують цифрування, інтелектуалізацію та мережеві технології, які використовуються для автоматизації дизель-генератора та системи моніторингу одиниці для досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та функцій "три віддалені" (дистанційне керування, дистанційне вимірювання та дистанційний зв'язок).

Контролери дизель-генераторів серії HGM8100N використовують технологію 32-бітних мікропроцесорів з вимірюванням параметрів з високою точністю, налаштуванням фіксованих значень, налаштуванням часу та налаштуванням значень і т.д. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати за допомогою ПК через інтерфейс RS485 або ETHERNET для настройки та моніторингу. Його можна широко використовувати в усіх типах автоматичних систем керування дизель-генератором з компактною конструкцією, високою надійністю та простими з'єднаннями.

HGM8110N: використовується для одиночних систем автоматизації. Керування запуском/зупинкою генератора за допомогою сигналів дистанційного керування.

HGM8120N: AMF (Автоматичне відключення від мережі), оновлення на основі HGM8110N, крім того, має моніторинг кількості електроенергії від мережі та автоматичне керування переходом мережа/генератор, особливо для автоматичної системи, складеної з генератора та мережі.

1. З ARM-основаним 32-бітним SCM, високоінтегрованим апаратним забезпеченням, новим рівнем надійності.
2. Вакуумний флуоресцентний дисплей (VFD) або LCD-дисплей (здатний керувати нагрівом відповідно до температури навколишнього середовища), вибирається китайський/англійський інтерфейс, який може бути вибраний на місці, що забезпечує зручність під час введення в експлуатацію для персоналу заводу.
3. LCD використовує твердий акриловий матеріал з хорошою стійкістю до зношування і подряпин.
4. Панель і кнопки з силікону можуть використовуватися в умовах екстремальної температури.
5. Інтерфейс зв'язку RS485 дозволяє "три віддалені функції" (дистанційне керування, дистанційне вимірювання та дистанційний зв'язок) згідно з протоколом MODBUS.
6. Моніторинг через Ethernet можливий за допомогою інтерфейсу ETHERNET (потрібен контролер з інтерфейсом Ethernet).
7. Оснащений функцією SMS (служба коротких повідомлень). Коли генератор спрацьовує, контролер може автоматично надсилати короткі повідомлення за допомогою SMS на максимум 5 номерів телефонів. Крім того, статус генератора може бути контрольований та перевірений за допомогою SMS.
8. Оснащений портом CANBUS і може спілкуватися з генератором J1939. За допомогою порту CANBUS можна контролювати не тільки часто використовувані дані (такі як температура води, тиск масла, швидкість, споживання палива тощо) машини ECU, але і керувати запуском, вимкненням, підвищенням швидкості та спадом швидкості через порт CANBUS (потрібен контролер з інтерфейсом CANBUS).
9. Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних і 2-фазних 3-провідних систем з напругою 120/240 В та частотою 50/60 Гц.
10. Збирає та показує 3-фазну напругу, струм, параметри потужності та частоту генератора або мережі.
11. Для мережі, контролер має функції виявлення перевищення та недостатньої напруги, перевищення та недостатньої частоти, втрати фази та неправильної послідовності фаз; для генератора, контролер має функції виявлення перевищення та недостатньої напруги, перевищення та недостатньої частоти, втрати фази, неправильної послідовності фаз, перевищення та зворотної потужності, перевищення струму.
12. 3 фіксовані аналогові датчики (температура, тиск масла та рівень рідини).
13. 2 налаштовувані датчики можуть бути встановлені як датчики температури, тиску масла або рівня палива.
14. Точне вимірювання та відображення параметрів двигуна.
15. Захист: автоматичний запуск/
