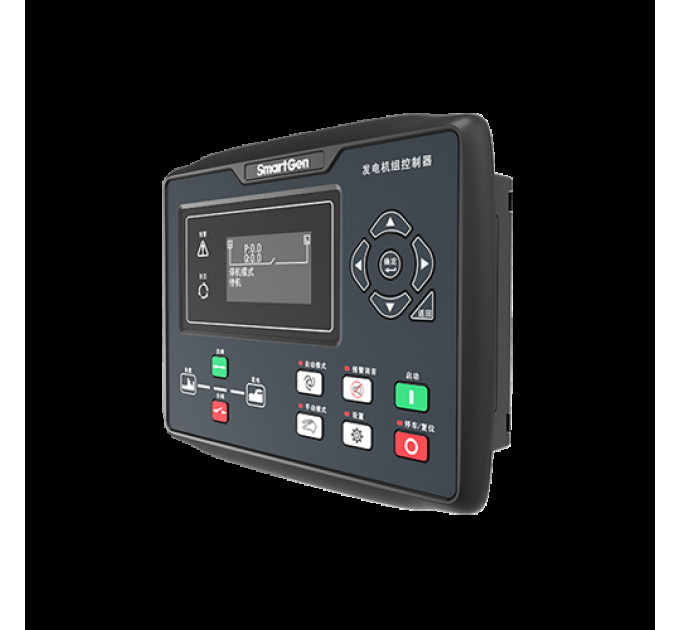

SmartGen HGM8120CAN Контролер генератора

Технічні характеристики:
Дисплей VFD
Панель управління Гумова
Мова Китайська і англійська
Цифровий вхід 8
Релеовий вихід 8
Аналоговий вхід 5
АВР так
Система змінного струму 1Ф2П/2Ф3П/3Ф3П/3Ф4П
Частота генератора 50/60 Гц
Виявлення та відображення кВт/Амп так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
CANBUS(1939) так
RTC та журнал подій так
Запланований запуск генератора так
Обслуговування так
ULP так
SMS так
Ethernet так
Живлення від постійного струму DC(8～35)V
Габаритні розміри корпусу (мм) 242*186*53
Виріз панелі (мм) 214*160
Робоча температура (-40~+70)℃

Огляд продукту:
Контролери генераторів серії HGM8100N особливо призначені для екстремальних температурних умов (-40~+70)°C. Контролери можуть працювати надійно в умовах екстремальних температур завдяки вакуумно-флюоресцентному дисплею або ЖК-дисплею та компонентам, що стійкі до екстремальних температур. Контролер має сильну здатність до антиелектромагнітного впливу та може використовуватися в умовах складного електромагнітного впливу. Його легко обслуговувати та оновлювати завдяки роз'ємному клемному з'єднанню. Усі відомості на дисплеї є китайськими (можуть бути також встановлені як англійські або інші мови).

Контролери генераторів серії HGM8100N інтегрують цифровізацію, інтелектуалізацію та мережеву технологію, які використовуються для автоматизації генераторів та моніторингу системи управління одиниць, щоб досягти автоматичного запуску/зупинки, вимірювання даних, захисту від сигналів і "трьох віддалених" функцій (віддалене керування, віддалене вимірювання та віддалений зв'язок).

Контролери генераторів серії HGM8100N використовують технологію мікропроцесора з 32-бітною точністю вимірювання параметрів, налаштуванням фіксованих значень, налаштуванням часу та значення, і т.д. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати через ПК за допомогою інтерфейсу RS485 або ETHERNET для настройки та моніторингу. Його можна широко використовувати в усіх типах автоматичної системи управління генераторами завдяки компактній конструкції, передовим схемам, простим з'єднанням та високій надійності.

HGM8110N: використовується для одиночних автоматичних систем. Керування запуском/зупинкою генератора за допомогою сигналів дистанційного управління.

HGM8120N: AMF (Автоматична відмова мережі), оновлення на основі HGM8110N, крім того, має функцію моніторингу кількості електроенергії мережі та автоматичного переключення мережі/генератора, особливо для автоматичної системи, складеної з генератора та мережі.

1. За основу взято мікропроцесор ARM на 32 біти, високоінтегроване обладнання, новий рівень надійності.
2. Вакуумно-флюоресцентний дисплей (VFD) або ЖК-дисплей (можливість контролювати нагрівання залежно від температури навколишнього середовища), вибирається китайський/англійський інтерфейс, який можна обрати на місці, забезпечуючи зручність комісіонування для персоналу заводу.
3. ЖК-дисплей використовує матеріал з акрилу твердого екрана зі зносостійкістю і стійкістю до подряпин.
4. Силіконова панель та кнопки можуть використовуватися в умовах екстремальних температур.
5. Інтерфейс RS485 забезпечує "три віддалені функції" (віддалене керування, віддалене вимірювання та віддалений зв'язок) згідно з протоколом MODBUS.
6. Моніторинг через Ethernet може бути реалізований через інтерфейс зв'язку ETHERNET (потрібен контролер з інтерфейсом Ethernet).
7. Обладнаний функцією SMS (коротке повідомлення). Коли генератор видає сигнал тривоги, контролер може автоматично надсилати короткі повідомлення за допомогою SMS на максимально 5 номерів телефонів. Крім того, стан генератора може бути керований та перевірений за допомогою SMS.
8. Обладнаний портом CANBUS і може спілкуватися з генератором J1939. Не тільки може моніторити часто використовувані дані (такі як температура води, тиск масла, швидкість, витрата палива тощо) двигуна ЕКУ, але й керувати запуском, вимиканням, підвищенням швидкості та спадом швидкості через порт CANBUS (потрібен контролер з інтерфейсом CANBUS).
9. Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних і 2-фазних 3-провідних систем з напругою 120/240 В і частотою 50/60 Гц.
10. Збирає та показує 3-фазну напругу, струм, параметри потужності та частоту генератора або мережі.
11. Для мережі контролер має функції виявлення перенапруги та недонапруги, перевищення та недовищення частоти, втрата фази та неправильна послідовність фази; для генератора контролер має функції перенапруги та недонапруги, перевищення та недовищення частоти, втрата фази, неправильна послідовність фази, перевищення та зворотна потужність, перевищення струму.
12. 3 фіксовані аналогові датчики (температура, тиск масла та рівень рідини).
13. 2 налаштовуваних датчики можуть бути встановлені як датчик температури, тиску масла або рівня палива.
14. Точне вимірювання та відображення параметрів щодо двигуна.
15. Захист: автоматичний запуск/зупинка генератора, керування перемиканням автомати
