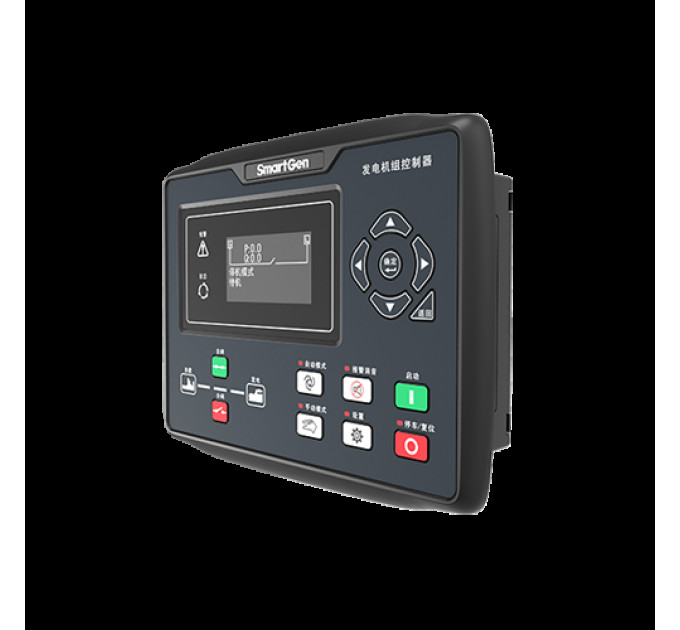

SmartGen HGM8110CAN Контролер генератора

Технічні параметри:
Дисплей VFD
Панель управління Гумова
Мова Китайська та англійська, інші
Цифрові входи 8
Реле-виходи 8
Аналогові входи 5
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Виявлення та відображення кВт/А так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
CANBUS(1939) так
RTC та Журнал подій так
Запланований запуск генератора так
Обслуговування так
ULP так
SMS так
Ethernet так
Живлення від СД DC(8～35)V
Розміри корпусу(mm) 242*186*53
Виріз панелі(mm) 214*160
Робоча температура (-40~+70)℃

Огляд продукту:
Контролери генератора серії HGM8100N спеціально призначені для екстремальних умов високих/низьких температур (-40~+70)°C. Контролери можуть працювати надійно в умовах екстремальних температур за допомогою дисплея VFD або LCD та компонентів, що стійкі до екстремальних температур. Контролер має високу стійкість до електромагнітних перешкод, може використовуватися в умовах складних електромагнітних перешкод. Легко обслуговується та оновлюється завдяки вставним терміналам. Вся інформація на дисплеї є китайською (також може бути налаштована англійською або іншими мовами).

Контролери генератора серії HGM8100N інтегрують цифровізацію, інтелектуалізацію та мережеві технології, які використовуються для автоматизації генератора та системи контролю за моніторингом одиниці для досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та функцій "трьох віддалених" (віддалене керування, віддалене вимірювання та віддалений зв'язок).

Контролери генератора серії HGM8100N використовують технологію 32-бітних мікропроцесорів з точним вимірюванням параметрів, налаштуванням фіксованого значення, налаштуванням часу та налаштуванням значення тощо. Більшість параметрів можуть бути налаштовані з передньої панелі, а всі параметри можуть бути налаштовані за допомогою ПК через інтерфейс RS485 або ETHERNET для налаштування та моніторингу. Це може бути широко використано в усіх типах автоматичних систем керування генераторами завдяки компактній конструкції, передовим схемам, простим з'єднанням та високій надійності.

HGM8110N: використовується для автоматизації одиничних систем. Керування запуском/зупинкою генератора за допомогою віддалених сигналів керування.

HGM8120N: АВР (Автоматичне відключення мережі), оновлення на основі HGM8110N, крім того, має моніторинг електричної кількості мережі та функцію автоматичного перемикання мережі/генератора, особливо для автоматичної системи, що складається з генератора та мережі.

1. Захищений апаратний ARM-базований 32-бітний SCM з високою стійкістю.
2. Вакуумно-люмінісцентний дисплей (VFD) або дисплей LCD (можна контролювати підігрів відповідно до температури навколишнього середовища), вибирається китайський/англійський інтерфейс, який може бути обраний на місці, що робить введення зручним для персоналу заводу.
3. LCD використовує акриловий матеріал з високою стійкістю до зношування та подряпин.
4. Силіконова панель і кнопки можуть використовуватися в умовах екстремальних температур.
5. Інтерфейс RS485 забезпечує "Три віддалені функції" (віддалене керування, віддалене вимірювання та віддалений зв'язок) відповідно до протоколу MODBUS.
6. Моніторинг через Ethernet може бути реалізовано за допомогою інтерфейсу зв'язку ETHERNET (потрібен контролер з Ethernet-інтерфейсом).
7. Оснащений функцією SMS (короткі повідомлення). Коли генератор спрацьовує, контролер може автоматично відправляти короткі повідомлення за допомогою SMS на максимум 5 номерів телефонів. Крім того, стан генератора може бути контрольований та перевірений за допомогою SMS.
8. Оснащений портом CANBUS і може спілкуватися з генератором J1939. Він може не лише моніторити часто використовувані дані (такі як температура води, тиск масла, швидкість, витрата палива та інші) машини ECU, але і керувати запуском, вимиканням, підвищенням швидкості та падіння швидкості за допомогою порту CANBUS (потрібен контролер з інтерфейсом CANBUS).
9. Підходить для систем змінного струму 3-фази 4-провідної, 3-фази 3-провідної, однофазної 2-провідної та 2-фазної 3-провідної з напругою 120/240 В та частотою 50/60 Гц.
10. Збирає та показує 3-фазне напругу, струм, потужність та частоту генератора або мережі.
11. Для мережі контролер має функції виявлення перенапруги та піднапруги, перевищення та недостатньої частоти, втрати фази та неправильної послідовності фаз; для генератора контролер має функції виявлення перенапруги та піднапруги, перевищення та недостатньої частоти, втрати фази, неправильної послідовності фаз, перевищення та зворотної потужності, перевищення струму.
12. 3 фіксовані аналогові датчики (температура, тиск масла та рівень рідини).
13. 2 налаштовувані датчики можуть бути встановлені як датчик температури, тиску масла або рівня палива.
14. Точне вимірювання та відображення параметрів двигуна.
15. Захист: автоматичний запуск/зупинка генератора, керування автоматичним перемиканням (Автоматичний перемикач) з ідеальною показником та функцією захисту від
