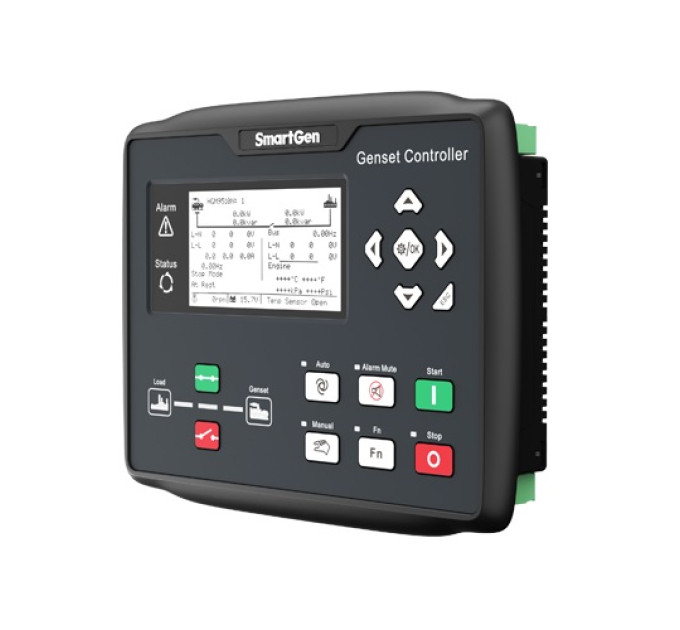

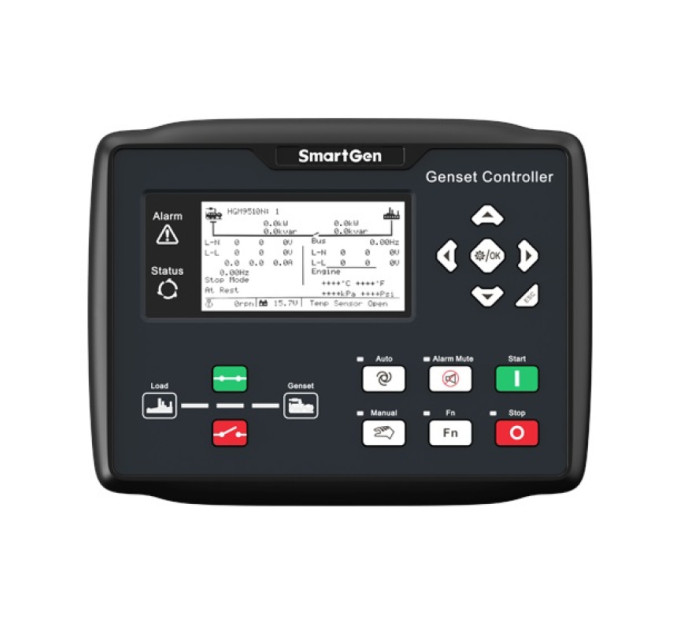

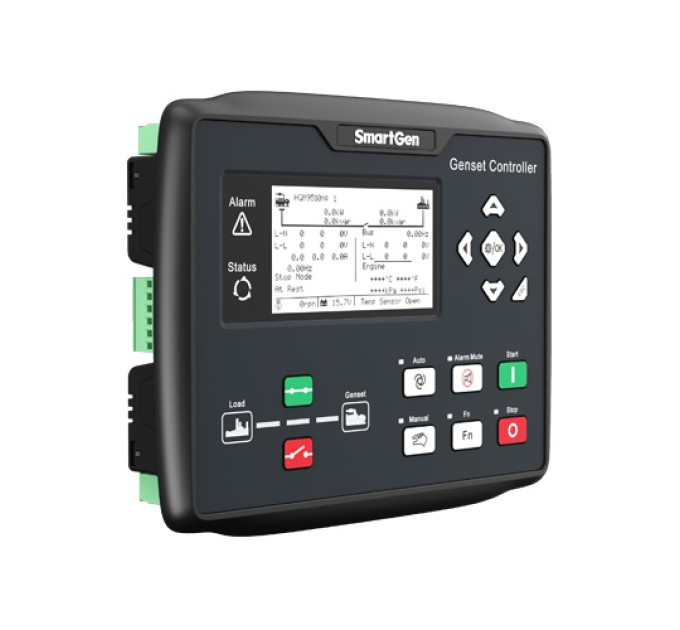

SmartGen HGM9510N Контролер паралельної роботи генераторів

Технічні параметри:
Дисплей LCD (240*128)
Панель управління силіконова гума
Мова Китайська, Англійська та інші
Цифрові входи 10
Реле виходу 8
Аналогові входи 5
AC Система 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Вимірювання та відображення кВт/Ампер так
Інтерфейс монітора Ethernet/RS485
Програмований інтерфейс USB/RS485
CANBUS (1939) так
RTC та журнал подій так
Запланований запуск генератора так
Обслуговування так
ULP так
Може розширювати цифрові вхідні/вихідні модулі так
Ethernet так
Постачання постійного струму DC(8-35)V
Розміри корпусу (мм) 242*186*49
Виріз у панелі (мм) 214*160
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер паралельного роботи генераторів HGM9510N/9530N розроблено для ручного/автоматичного паралельного системи генераторів з подібними або різними потужностями. Крім того, він підходить для постійного одиничного виводу потужності та паралельного підключення до мережі для автоматичного запуску/зупинки, паралельного роботи, вимірювання даних, захисту від аварій, а також функцій дистанційного керування, дистанційного вимірювання та дистанційного зв'язку. Він обладнаний великим LCD-дисплеєм, опціональним китайським, англійським та іншими мовами інтерфейсу, і є надійним і зручним у використанні.

Контролер паралельної роботи генераторів HGM9510N/9530N має функцію керування GOV та AVR, яка може автоматично синхронізувати та розподіляти навантаження для паралельного підключення генераторів, обладнаних контролерами HGM9510N/9520N. Контролер може точно моніторити всі статуси роботи всіх генераторів, і при виникненні аварійних ситуацій генератори можуть відключатися від мережі та зупинятися, під час якого стан несправності буде відображатися на LCD-дисплеї. Контролер має порт SAE J1939 та може спілкуватися з різними блоками керування двигуном (ECU) за допомогою J1939.

Контролер паралельного роботи генераторів HGM9510N/9530N може керувати складними завданнями завдяки функціям резервного контролера (не для HGM9510N), функції резервування MSC (не для HGM9510N), функції комплексного захисту від несправностей та гнучких функцій запланованого запуску/зупинки. Він може бути широко використаний в усіх типах автоматичних систем управління генератором з компактною конструкцією, передовими схемами, простими підключеннями та високою надійністю.

ВИКОНАННЯ І ХАРАКТЕРИСТИКИ

З ARM на базі 32-бітного SCM, висока інтеграція апаратних засобів і більш надійний;
LCD дисплей 240x128 з підсвіткою, багатомовний інтерфейс (включаючи англійську, китайську або інші мови), який можна вибрати на місці, що забезпечує зручне введення в експлуатацію для персоналу фабрики;
Покращена стійкість до зносу і подряпин завдяки акриловому екрану твердої структури;
Силіконова панель та кнопки для кращої роботи в умовах високої/низької температури;
Два порти зв'язку RS485 дозволяють дистанційне керування, дистанційне вимірювання, дистанційний зв'язок за допомогою протоколу MODBUS;
Обладнаний портом CANBUS і може спілкуватися з БЖК, обладнаними J1939. Ви можете не тільки моніторити часто використовувані дані (такі як температура води, нафтовий тиск, оберти двигуна, витрата пального і т. Д.) машини БЖК, але й керувати запуском, зупинкою, підвищенням швидкості та спадом швидкості за допомогою порту CANBUS;
Підходить для 3-фазних 4-жильних, 3-фазних 3-жильних, однофазних 2-жильних та 2-фазних 3-жильних систем з напругою 120/240 В та частотою 50/60 Гц;
Збирає та відображає 3-фазну напругу шини/генератора, частоту шини/генератора, струм генератора 3-фази, потужність генератора та гармонійні параметри напруги генератора;
Для шини контролер має функції виявлення відсутності фази та неправильної послідовності фаз; Для генератора контролер має функції перенапруги, недостатньої напруги, перехресної частоти, пониження частоти, високої незбалансованої напруги, високого загального гармонічного спектра, перевищення струму, земляної несправності, високої незбалансованої струму, низького коефіцієнта потужності, перевищення потужності, зворотної потужності, втрати нагнітання, відсутності фази, виявлення неправильної послідовності фаз;
Параметри синхронізації: різниця напруги між шиною та генератором, різниця частоти між шиною та генератором, різниця фазового кута між шиною та генератором;
Кілька режимів роботи в автоматичному стані: з навантаженням, без навантаження, з паралельним роботом за запитом;
Функція розгону та зупинки при паралельному підключенні/відключенні;
3 фіксовані аналогові входи датчиків (температура, нафтовий тиск та рівень рідини);
2 налаштовувані аналогові входи датчиків можуть бути встановлені як датчики температури, нафтового тиску або рівня;
Датчик нафтового тиску та налаштовуваний вхід датчика 1 можуть безпосередньо підключатися до резистивних/поточних/напругових датчиків, тоді як інші вхідні датчики можуть безпосередньо підключатися до резистивних датчиків, а для підключення напруги/поточних датчиків, будь ласка, вкажіть це до замовлення;
Більше видів кривих температури, нафтового тиску, датчиків рівня можуть бути
