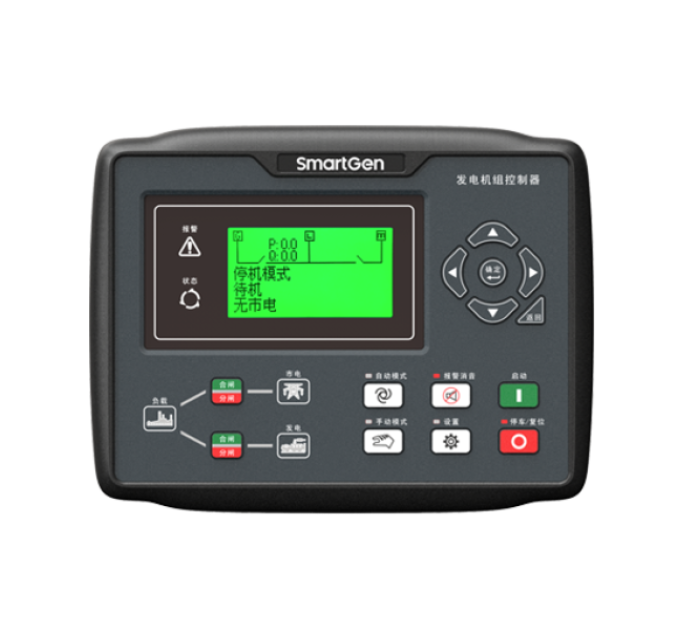

SmartGen HGM8120Z Контролер генератора

Технічні параметри:
Робочий діапазон живлення: DC(8-35)V
Габаритні розміри: 24218653
Розмір для монтажу: 214*160
Робоча температура: (-40~+70)℃
Вага: 0.85 кг

Огляд продукту:
Контролери серії HGM8100Z спеціально розроблені для роботи в умовах надзвичайно високих/низьких температур (-40~+70)°C. Контролери можуть надійно працювати в екстремальних температурних умовах завдяки підігріваному LCD-дисплею та електронним компонентам, стійким до високих і низьких температур. Контролери мають високу електромагнітну сумісність і можуть працювати в складному середовищі з інтенсивними електромагнітними перешкодами. Завдяки знімним клемам вони зручні в обслуговуванні та модернізації. Мовні опції: китайська, англійська та інші.

Контролери серії HGM8100Z поєднують цифрові, інтелектуальні та мережеві технології. Вони використовуються в системах автоматизації та моніторингу одного генератора для реалізації функцій автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та “Трьох дистанційних” функцій (дистанційне керування, дистанційне вимірювання та дистанційний зв'язок). Контролери застосовують 32-бітний мікропроцесор для точного вимірювання параметрів, регулювання значень, налаштування часу та порогів тощо. Основні параметри можна налаштувати безпосередньо з передньої панелі, а всі параметри – за допомогою ПК через USB-інтерфейс або регулювати та моніторити через RS485 та ETHERNET. Завдяки компактній конструкції, зручному підключенню та високій надійності, вони можуть широко використовуватись у різних автоматичних системах керування генератором.

ФУНКЦІЇ ТА ОСОБЛИВОСТІ
HGM8110Z: Використовується для автоматизованої системи одного генератора, може керувати автозапуском/зупинкою за допомогою сигналу дистанційного запуску.
HGM8120Z: Базуючись на HGM8110Z, додає функцію AMF (автоматичний контроль аварійного відключення мережі) та функцію автоматичного перемикання між мережею і генератором, особливо для систем з одним генератором і мережею.

Основні особливості:

32-бітний мікропроцесор, висока щільність інтеграції та надійність роботи;

Великий графічний матричний LCD-дисплей (з підігрівом залежно від температури середовища), опція китайська/англійська мова, налаштовується на місці;

Захисний шар LCD виконано з твердого акрилу, що має високу зносо- та подряпиностійкість;

Силіконова передня панель і кнопки придатні для роботи в екстремальних температурах;

Інтерфейси RS485 та RS232, можливість реалізації функцій “Три дистанційних” у протоколі MODBUS;

Ethernet-інтерфейс для моніторингу;

CANBUS-порт для підключення до J1939 генератора: моніторинг частих даних (температура води, тиск масла, оберти, витрата палива тощо) та керування запуском, зупинкою, підвищенням/зниженням швидкості;

Сумісність із системами 3-фазними 4-провідними, 3-фазними 3-провідними, 1-фазними 2-провідними та 2-фазними 3-провідними (120/240V AC, 50/60Hz);

Вимірювання та відображення 3-фазної напруги, струму, частоти й потужності мережі/генератора;

Захист для мережі: перевищення/заниження напруги й частоти, зникнення фази, зворотна послідовність фаз; для генератора: перевищення/заниження напруги, частоти, перевантаження по струму, зворотна/перевищена потужність, втрата фази, зворотна послідовність фаз;

3 фіксовані аналогові датчики (температура, тиск масла, рівень палива);

2 конфігуровані аналогові датчики (температура, тиск або рівень);

Вимірювання та відображення параметрів двигуна;

Керування та захист: автоматичний запуск/зупинка, керування ATS, відображення аварій та захист;

Усі вихідні порти – релейного типу;

Налаштування параметрів збережені у внутрішній FLASH-пам’яті, не втрачаються при відключенні живлення; налаштування доступні з передньої панелі або через ПК (USB, RS485, Ethernet);

Підтримка різних кривих датчиків (температури, тиску, рівня палива) з можливістю самостійного визначення;

Кілька умов відключення пуску (швидкість, тиск масла, частота генератора);

Широкий діапазон живлення (8~35)V DC, сумісність із різними стартерними батареями;

Журнал подій, годинник реального часу, планові запуск/зупинка (щоденно/щотижнево/щомісячно з навантаженням або без);

Функція PLC (графічне програмування для спеціальних функцій);

Використання для насосних установок або як індикатор (лише індикація та сигналізація, без реле);

Функція технічного обслуговування (попередження, зупинка чи аварійне відключення при настанні часу ТО);

Усі параметри регулюються цифровим способом, без аналогових потенціометрів, що підвищує надійність;

Захист від води рівня IP55 завдяки гумовому ущільнювачу;

Металеві кріпильні кліпси забезпечують надійну роботу при високих температурах;

Модульний дизайн, знімні клеми, компактна конструкція, вбудований монтаж, простота встановлення;

Накопичувальний час роботи A, B та накопичувальна потужність A, B з функцією скидання й повторного підрахунку.
