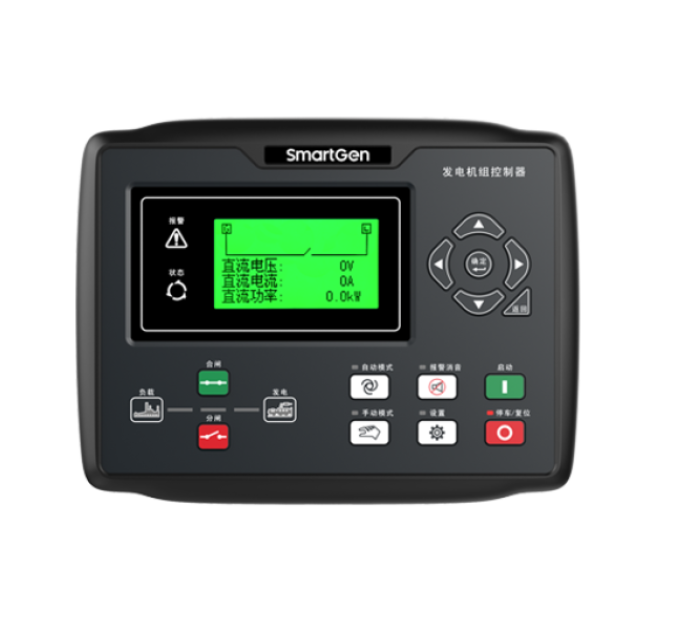

SmartGen HGM8110ZDC Контролер генератора

Огляд продукту:

Контролер генератора HGM8110ZDC спеціально призначений для системи з одиничним блоком в застосуваннях постійного і змінного струму, який може пристосовуватися до надзвичайно високих/низьких температурних умов (-40°C~+70°C). Контролер використовує LCD з функцією нагріву при низьких температурах та електронні компоненти, які переносять екстремальні високі і низькі температури, щоб працювати надійно при екстремальних температурах. Після ретельного розгляду електромагнітної сумісності у різних ситуаціях при проектуванні, це надає потужну гарантію на надійну роботу контролера в складних умовах сильного електромагнітного впливу. Контролер має структуру з роз'ємними терміналами, що дуже зручно для обслуговування, модернізації та оновлення продукту. Контролер може відображати китайську та англійську мови.

Контролер генератора HGM8110ZDC інтегрує цифровізацію, інтелектуалізацію та мережеву технологію, які використовуються для автоматизації генератора та системи моніторингу одиночного блоку для досягнення автоматичного запуску/зупинки, вимірювання даних постійного і змінного струму, захисту від аварій та функцій "трьох віддалених". Контролер використовує технологію 32-бітних мікропроцесорів, реалізуючи точне вимірювання різних параметрів, налаштування фіксованих значень, таймінгу, встановлення порогів тощо. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати за допомогою ПК через порт USB, або RS485 або RS232 або ETHERNET для налаштування та моніторингу. Його можна широко використовувати у всіх типах автоматичних систем керування генераторами з компактною конструкцією, простою проводкою та високою надійністю.

ХАРАКТЕРИСТИКИ ТА ВЛАСТИВОСТІ

HGM8110ZDC: Це контролер генератора постійного струму, який використовується для систем автоматизації постійного та (або) змінного струму для керування запуском/зупинкою генератора за допомогою сигналу дистанційного керування; він особливо підходить для систем автоматизації одиночного блоку, який складається з одного напрямного постійного струму і одного напрямного змінного струму.

Основні характеристики такі:

● 32-бітний ARM SCM, високоінтегроване апаратне забезпечення, покращується надійність;
● Великий графічний точковий матричний самонагрівний ЖК-дисплей, вибірковий китайський/англійський інтерфейс, який може бути обраний на місці, забезпечуючи зручність пусконалагодження для персоналу фабрики;
● ЖК-дисплей використовує матеріал з акрилу твердого екрану з хорошою стійкістю до зношування та подряпин;
● Силіконова панель та кнопки, велика адаптивність до екстремальних температурних умов;
● Інтерфейси зв'язку RS485 і RS232, які можуть реалізувати "три віддалених функції" (дистанційне керування, дистанційне вимірювання та дистанційний зв'язок) за допомогою протоколу MODBUS;
● Порт зв'язку ETHERNET, який може реалізувати метод моніторингу по мережі ETHERNET (потрібен контролер з портом ETHERNET);
● Оснащений портом CANBUS, який може підключатися до двигуна ECU за стандартом J1939, що дозволяє не тільки контролювати часто використовувані дані (такі як температура води, тиск масла, швидкість, витрати палива та інші) двигуна ECU, але і керувати запуском, вимкненням, підвищенням швидкості та спадом швидкості через порт CANBUS (потрібен контролер з інтерфейсом CANBUS);
● Підходить для систем 3-фазного 4-жильного, 3-фазного 3-жильного, однофазного 2-жильного та 2-фазного 3-жильного з напругою 120/240 В і частотою системи 50/60 Гц;
● Збирає та відображає 3-фазне напругу, струм, частоту та параметри потужності генератора;
● Збирає та відображає постійну напругу, струм, параметри потужності генератора:
● Для змінного струму: контролер має функції виявлення перенапруги та піднапруги, перенавантаження, перевищення потужності, зворотню потужність, втрату фази та неправильну послідовність фази; для постійного струму: контролер має функції виявлення перенапруги та піднапруги, перевищення струму та перевищення потужності;
● 3 фіксовані аналогові датчики (температура, тиск масла та рівень палива);
● 2 конфігуровані аналогові датчики можуть бути налаштовані як датчик температури, тиску масла або рівня палива; підтримуються датчики типу резистору/напруги/струму;
● Точне вимірювання різних параметрів двигуна:
● Температура (WT) °C/°F може бути обрана
● Тиск масла (OP) кПа/фунт на квадратний дюйм/бар може бути обраний
● Рівень палива (FL) % (одиниця)
● Швидкість (SPD) об/хв (одиниця)
● Напруга акумулятора (VB) В (одиниця)
● Напруга зарядного пристрою (VD) В (одиниця)
● Лічильник накопичує до максимально 65535 годин.
● Накопичена кількість запусків накопичує до максимально 65535 разів.
● Функція керування та захисту: забезпечує автоматичний запуск/зупинку дизель-генератора, керування вимиканням та увімкненням вимикача (ATS-перемикач) та ідеальну функцію захисту від відмов;
● Всі вихідні порти - релейні виходи;
● Функція налаштування параме
