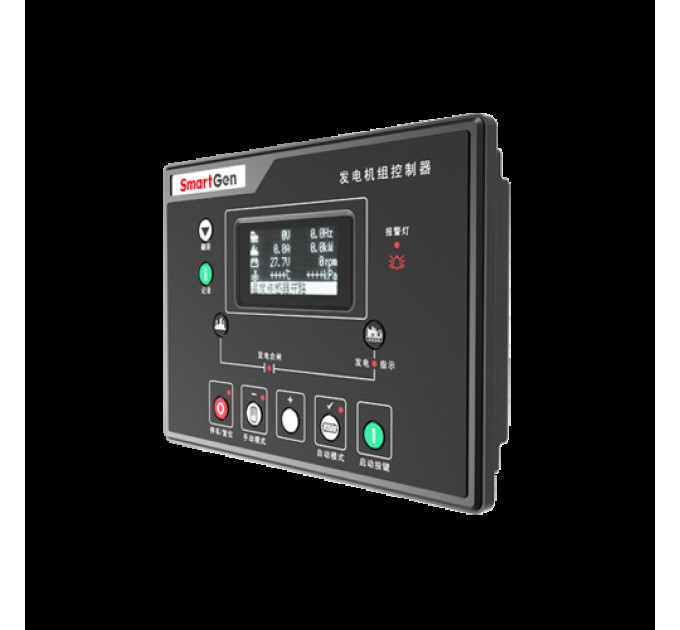

SmartGen HGM8110A Контролер генератора

Технічні характеристики:
Дисплей VFD
Панель управління ПК
Мова Китайська та англійська
Цифрові входи 6
Реле виходи 8
Аналогові входи 5
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Вимірювання та відображення кВт/Амп так
Інтерфейс монітору RS485/RS232
Програмований інтерфейс RS232
RTC та журнал подій так
Запланований запуск генератора так
Технічне обслуговування так
Живлення постійного струму DC(8-35)V
Розміри корпусу (мм) 240*172*57
Виріз на панелі (мм) 214*160
Робоча температура (-40~+70)℃

Огляд продукту:
Контролери генераторів HGM8110A/8120A спеціально розроблені для екстремальних високих/низьких температур (-40~+70)°C. Контролери можуть надійно працювати в умовах екстремальних температур завдяки дисплею VFD та компонентам, що стійкі до екстремальних температур. Вся інформація на дисплеї є китайською (може бути встановлено також англійську). Інформація про операції, статус та відомості про помилки всі відображаються, що полегшує налагодження для персоналу заводу. Контролер має високу стійкість до електромагнітних перешкод і може використовуватися в умовах складних електромагнітних перешкод. Легко обслуговується та оновлюється завдяки вставним клемам.

Контролери генераторів HGM8110A/8120A інтегрують цифрові технології, інтелектуалізацію та мережеву технологію, які використовуються для автоматизації генератора та системи моніторингу одиниці для досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та "чотирьох віддалених" (віддалене керування, віддалене вимірювання, віддалений зв'язок та віддалена регулювання).

Контролери генераторів HGM8110A/8120A використовують технологію мікропроцесорів з вимірюванням точних параметрів, налаштуванням фіксованих значень, встановленням часу та налаштуванням значень та іншими функціями. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати за допомогою інтерфейсу RS485 (або RS232) для регулювання через ПК. Вони можуть широко використовуватися в усіх типах систем автоматичного керування генераторами завдяки компактній конструкції, передовим схемам, простим підключенням та високій надійності.

Виконання та характеристики:
Серія контролерів HGM8100A має два типи:
HGM8110A: ASM (автоматичний модуль запуску), використовується для систем автоматизації одиниць.
HGM8120A: AMF (відсутність мережі), оновлення на основі HGM8110A, крім того, має моніторинг електричної кількості мережі та функцію автоматичного перемикання мережа/генератора, особливо для автоматичної системи, складеної з генератора та мережі.
1. З ARM на основі 32-бітного SCM, високоінтегрована апаратна база, новий рівень надійності.
2. Вакуумний флуоресцентний дисплей (VFD), можливість вибору китайського/англійського інтерфейсу, який можна вибрати на місці, полегшує налагодження для персоналу заводу;
3. Широкий діапазон температур: (-40~70) °C, може використовуватися в екстремальних умовах температури.
4. Підходить для 3-фазних 4-жильних, 3-фазних 3-жильних, однофазних 2-жильних та 2-фазних 3-жильних систем з напругою 120/240 В та частотою 50/60 Гц;
5. Збирає та відображає 3-фазну напругу, струм, параметри потужності та частоту генератора або мережі.
6. Для мережі контролер має функції виявлення перенапруги та недонапруги, перепаду та відсутності фази та неправильної послідовності фази; Для генератора контролер має функції виявлення перенапруги та недонапруги, перепаду та відсутності фази, неправильної послідовності фази, перенапруги та недонапруги, перепаду та зворотної потужності, виявлення перевищення струму;
7. 3 фіксовані аналогові датчики (температура, тиск мастила та рівень рідини);
8. 2 налаштовувані датчики можуть бути встановлені як датчик температури, тиску мастила або рівня палива;
9. Точне вимірювання та відображення параметрів щодо двигуна,
10. Захист: автоматичний запуск/зупинка генератора, керування АВР (Автоматичний Вимикач Резервного Живлення) з ідеальною індикацією несправностей та функцією захисту;
11. Всі вихідні порти є реле-виходами;
12. Налаштування параметрів: параметри можна змінити та зберегти в внутрішній пам'яті EEPROM і вони не можуть бути втрачені навіть у разі відключення живлення; більшість з них можна налаштувати за допомогою передньої панелі контролера, а всі можна змінити за допомогою ПК через порти RS485/RS232.
13. Можна використовувати різні види кривих температури, тиску мастила, рівня палива безпосередньо, і користувачі можуть визначити криві датчиків самостійно;
14. Належить вибір різних умов відключення пуску (датчик швидкості, тиск мастила, частота генератора);
15. Функція реального часу та накопичення часу роботи. 99 подій може бути збережено та переглянуто на місці; також може бути роздруковано або запитано через ПК.
16. Запланований запуск та зупинка генератора (може бути встановлено як запуск генератора один раз на тиждень/місяць).
17. З функцією обслуговування. Дії (попередження, відключення або вимкнення та зупинка) можуть бути встановлені після вичерпання часу
