SmartGen HGM8140 Модуль автоматичного запуску + CAN BUS + RS485 + ETHERNET

Технічні параметри:
Дисплей LCD(132*64)
Панель управління Силіконова гума
Мова Китайська, англійська та інші
Реле-виходи 7
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Інтерфейс моніторингу RS485/ETHERNET
Програмований інтерфейс RS485/USB/EHTERNET
CANBUS(1939) так
RTC та журнал подій так
Запланований запуск генератора так
Обслуговування так
Ethernet так
Живлення DC DC(8～35)V
Розміри корпусу (мм) 136*110*41
Відсічка для панелі (мм) 121*93
Робоча температура (-40~+70)℃

Огляд продукту:
Контролер генератора для військових цілей HGM8140 інтегрує цифрові, інтелектуалізаційні та мережеві технології, приймає режим «Відокремлений головний контроль та відображення». Він підходить для автоматизованої системи моніторингу та управління одиничним агрегатом, щоб забезпечити автоматичний запуск/зупинку, вимірювання даних, захист від аварій, а також функції дистанційного керування, дистанційного вимірювання та дистанційного зв'язку. Контролер HGM8140, може працювати при температурах від (-40°С до +70°С), має LCD дисплей, можливість вибору китайської, англійської та інших мов для інтерфейсу, і є надійним та простим у використанні. Він оснащений інтерфейсом SAE J1939, що може взаємодіяти з рядом блоків управління двигуном (ECU), які оснащені J1939.

Контролер HGM8140 використовує технологію мікропроцесорів з точним вимірюванням параметрів, налаштуванням фіксованих значень, налаштуванням часу та коригуванням заданих значень тощо. Більшість параметрів можна налаштувати з передньої панелі, а всі можуть бути налаштовані за допомогою інтерфейсу USB (або RS485, ETHERNET) для налаштування через ПК. Він може широко використовуватися в усіх типах автоматичних систем керування генераторами завдяки компактній конструкції, передовим схемам, простим з'єднанням та високій надійності.

ВИКОНАННЯ І ОСОБЛИВОСТІ

Військовий контролер HGM8140: Модуль автоматичного запуску (ASM), він керує запуском/зупинкою генератора, виявляючи поступ вхідних напруг постійного струму або сигнали дистанційного запуску.

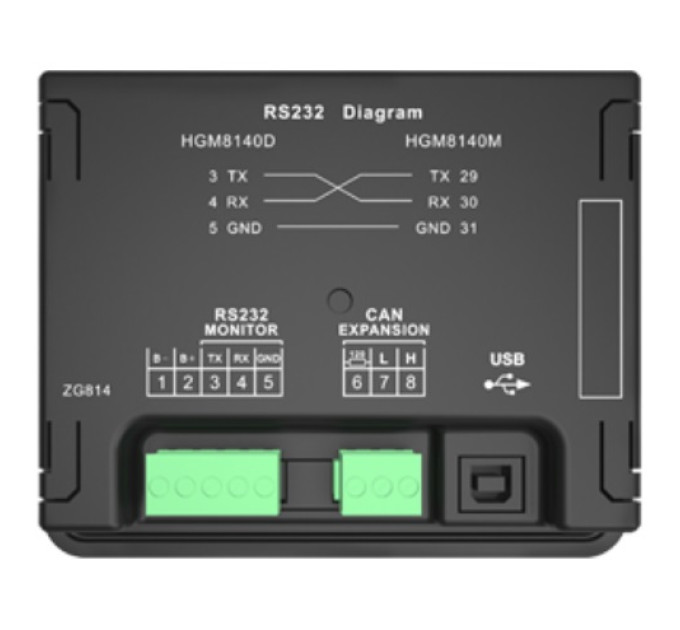

Контролер HGM8140 складається з двох модулів: HGM8140M (головний модуль) та HGM8140D (модуль відображення). Два модулі взаємодіють між собою через порт RS232 або CAN BUS.
HGM8140M (головний модуль): використовується для збору параметрів генератора, моніторингу та захисту генератора, а також для реалізації функції автоматичного запуску/зупинки генератора.

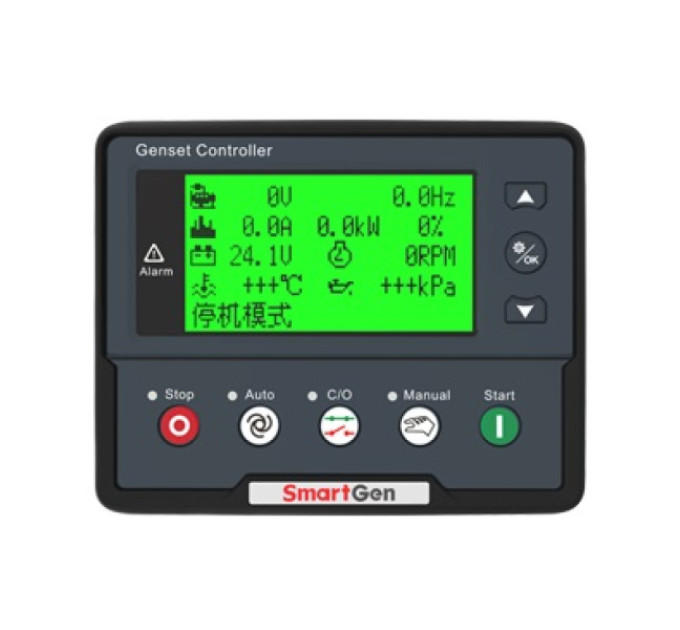

HGM8140D (модуль відображення): використовується для відображення параметрів генератора, налаштування параметрів та керування генератором за допомогою кнопок на передній панелі контролера.

Основні особливості:
LCD дисплей 132x64 з підсвіткою, вибір мовного інтерфейсу (китайська, англійська та іспанська), операція кнопками.
Використання матеріалу з твердого акрилу для захисту екрану з відмінною стійкістю до зношування та подряпин.
Силіконова панель та кнопки можуть використовуватися в умовах екстремальних температур.
Інтерфейс зв'язку RS485 дозволяє "Три функції на відстані" (дистанційне керування, дистанційне вимірювання та дистанційний зв'язок) згідно з протоколом MODBUS.
Порт зв'язку ETHERNET може забезпечити багатомоніторингові режими.
Оснащений портом CAN BUS та може спілкуватися з генератором J1939. Крім того, він може контролювати запуск, вимкнення, підвищення швидкості та падіння швидкості через порт CAN BUS (потрібен контролер з інтерфейсом CANBUS).
HGM8140M може підключатися до відображувального модуля HGM8140 D, що зручно використовувати в спеціальних випадках. Модуль HGM8140 D може бути встановлений як відображувальний модуль з RS232 або CAN-портом через кнопки на передній панелі. Модуль HGM8140 D також може бути налаштований як ввімкнений/вимкнений контроль, якщо він може керувати, HGM8140M може керуватися HGM8140D, інакше HGM8140D без функції дистанційного керування.
Підходить для 3-фазних 4-жильних, 3-фазних 3-жильних, однофазних 2-жильних та 2-фазних 3-жильних систем з напругою 120/240В та частотою 50Гц/60Гц;
Збирає та показує 3-фазну напругу, струм, потужність та частоту генератора або мережі.
Для генератора контролер має функції виявлення перенапруги та недонапруги, перевищення частоти та потужності та перевищення струму.
Точне вимірювання та відображення параметрів двигуна.
Температура (WT) °C/°F обидва відображаються
Тиск масла (OP) кПа/фунт на квадратний дюйм/бар всі відображаються
Рівень палива (FL) %(одиниця) Залишок палива L(одиниця)
Швидкість обертання (RPM) об/хв (об/хв)
Напруга батареї V (одиниця)
Напруга зарядного пристрою V (одиниця)
Накопичення годин роботи
Накопичення кількості запусків
Захист: автоматичний запуск/зупинка генератора, керування ATS (автоматичний перемикач) з ідеальними функціями показу помилок та захисту.
З ЕTS (енергізацією для зупинки), контролем холостого ходу, контролем попереднього нагріву та регулюванням підвищення/зниження швидкості, які всі є реле-виходами.
Налаштування параметрів: параметри можуть бути змінені та збережені у внутрішній флеш-пам'яті і не можуть бути втрачені навіть у випадку відк
