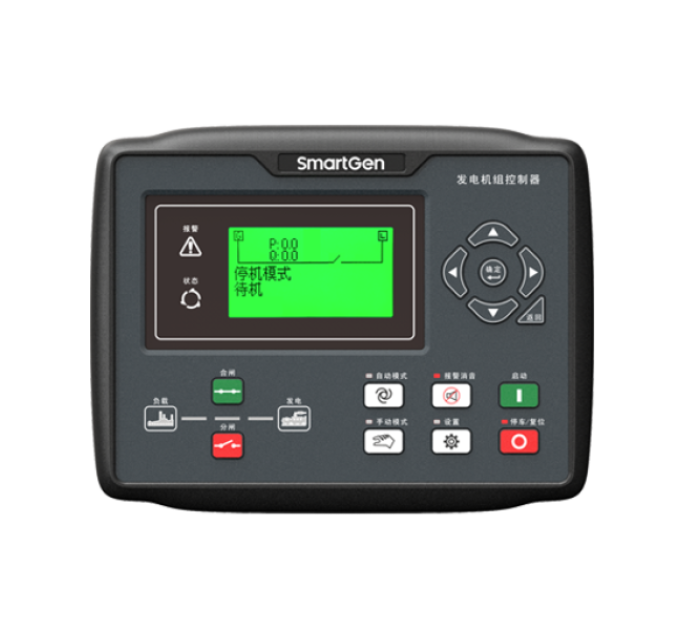

SmartGen HGM8110Z Контролер генератора

Технічні параметри:
Робочий діапазон живлення: DC (8–35)V
Загальні розміри: 242×186×53 мм
Розміри для встановлення: 214×160 мм
Робоча температура: (-40~+70)°C
Вага: 0,85 кг

Огляд продукту:
Контролери генераторів серії HGM8100Z спеціально розроблені для роботи в умовах екстремально високих/низьких температур (-40~+70°C). Контролери можуть надійно працювати в екстремальних температурних умовах завдяки підігріваному LCD-дисплею та електронним компонентам, що витримують екстремальні температури. Контролери мають високу електромагнітну сумісність та можуть нормально працювати в складному середовищі з сильними електромагнітними перешкодами. Легко обслуговуються та модернізуються завдяки вбудованим роз’ємним клемам. Мовні варіанти включають китайську, англійську та інші мови.

Контролери серії HGM8100Z інтегрують цифрові, інтелектуальні та мережеві технології. Вони використовуються для автоматизації та контролю системи моніторингу одного генератора, забезпечуючи автоматичний запуск/зупинку, вимірювання даних, захист від аварій та функції «Три дистанційні» (дистанційне керування, дистанційне вимірювання та дистанційна комунікація). Контролери використовують 32-бітний мікропроцесор для точного вимірювання параметрів, фіксованого регулювання значень, налаштування часу та порогів тощо. Основні параметри можна налаштовувати безпосередньо з передньої панелі, а всі параметри можна конфігурувати через ПК за допомогою USB, або регулювати та контролювати через інтерфейси RS485 та ETHERNET. Контролери широко застосовуються в усіх типах автоматичних систем управління генераторами завдяки компактній конструкції, простому підключенню та високій надійності.

Продуктивність та характеристики:

HGM8110Z: Використовується для автоматизації системи одного генератора, може керувати автоматичним запуском/зупинкою генератора через сигнал дистанційного запуску.

HGM8120Z: На основі HGM8110Z додає функцію AMF (Автоматичне відновлення мережі) та автоматичного перемикання між мережею та генератором, особливо для автоматичної системи з мережею та одним генератором.

Основні характеристики:

32-бітний мікропроцесор забезпечує високу інтеграцію та надійність роботи;

Великий графічний LCD-дисплей (може підігріватися залежно від температури), опціональний інтерфейс китайською/англійською, який можна налаштувати на місці;

Захисний шар дисплея виготовлений з твердого акрилу, стійкий до стирання та подряпин;

Силіконова передня панель і кнопки придатні для роботи в екстремальних температурах;

Інтерфейси RS485 та RS232 забезпечують функції «Три дистанційні» через протокол MODBUS;

Інтерфейс Ethernet дозволяє здійснювати моніторинг;

CANBUS-порт для підключення до генератора J1939, можливість моніторингу даних ECU та керування запуском/зупинкою, регулюванням швидкості;

Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем змінного струму (120/240 В, 50/60 Гц);

Вимірювання та відображення 3-фазної напруги, струму, частоти та потужності мережі чи генератора;

Для мережі: захист від перевищення/недостатньої напруги та частоти, втрата фази та зворотна черговість; для генератора: захист від перевищення/недостатньої напруги, частоти, струму, потужності, втрата фази, зворотна черговість;

3 фіксовані аналогові сенсори (температура, тиск масла, рівень палива);

2 конфігуровані аналогові сенсори (температура, тиск або рівень);

Вимірювання та відображення параметрів двигуна;

Контроль і захист: автоматичний запуск/зупинка генератора, керування ATS, чітке відображення аварій та захист;

Всі вихідні порти релейного типу;

Налаштування параметрів: користувач може змінювати параметри, які зберігаються у внутрішній FLASH-пам’яті та не втрачаються при вимкненні живлення; більшість можна регулювати з передньої панелі та всіх через ПК (USB, RS485, ETHERNET);

Різні криві сенсорів температури, тиску та рівня палива можна використовувати безпосередньо, користувач може самостійно визначати криві;

Різні варіанти умов відключення стартера (швидкість, тиск масла, частота генератора);

Широкий діапазон живлення: 8–35 В DC, підходить для різних батарей;

Журнал подій, реальний час, плановий запуск/зупинка (щодня/щотижня/щомісяця);

Функція PLC (графічне програмування для специфічних функцій);

Може використовуватися для насосних агрегатів або як індикаторний прилад (тільки індикація та сигналізація, реле вимкнено);

Функція обслуговування: дії (попередження, відключення) при закінченні часу обслуговування;

Всі параметри цифрові, що підвищує надійність у порівнянні з аналоговими потенціометрами;

Рівень захисту IP55 завдяки гумовому ущільненню між корпусом та панеллю;

Металеві фіксатори забезпечують надійну роботу при високих температурах;

Модульна конструкція, підключення через роз’ємні клеми, компактна структура та вбудоване встановлення;

Функції накопиченого часу роботи A, B та накопиченої потужності A, B, дані можна скинути та перерахувати для зручності обліку.
