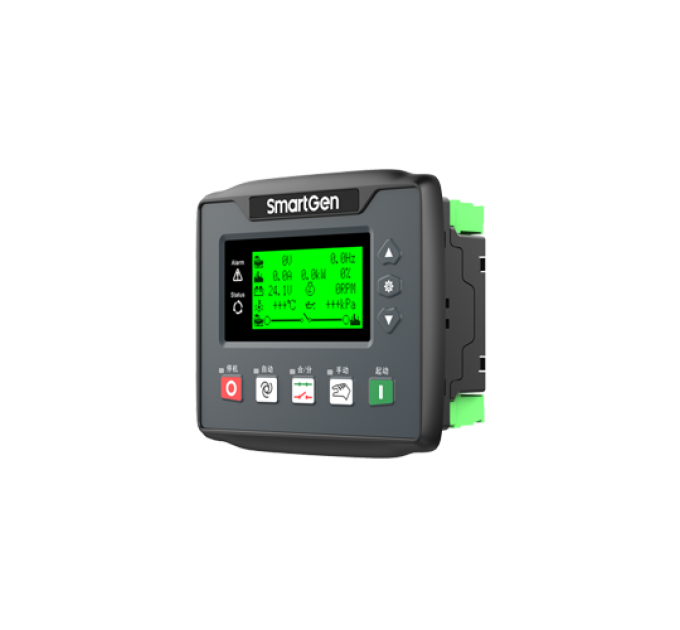

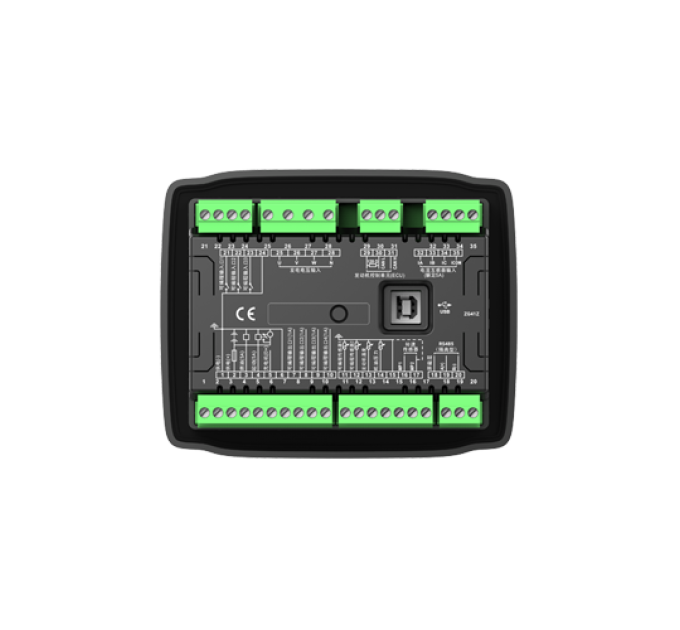

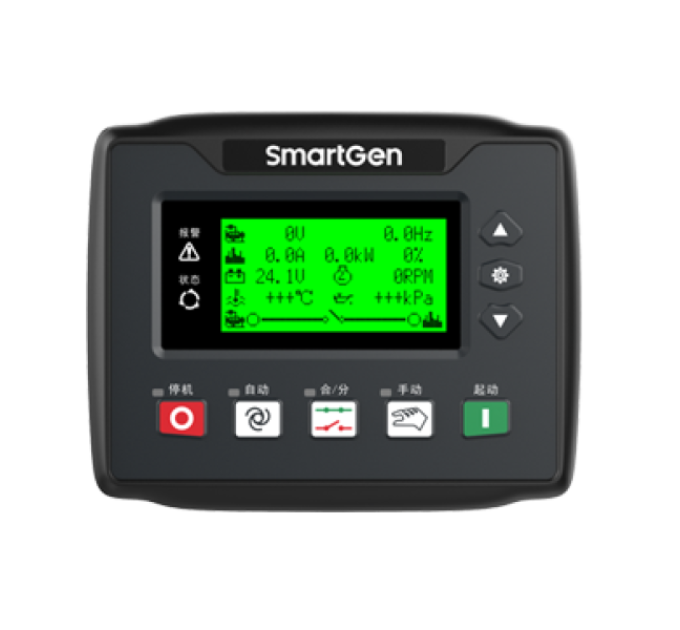

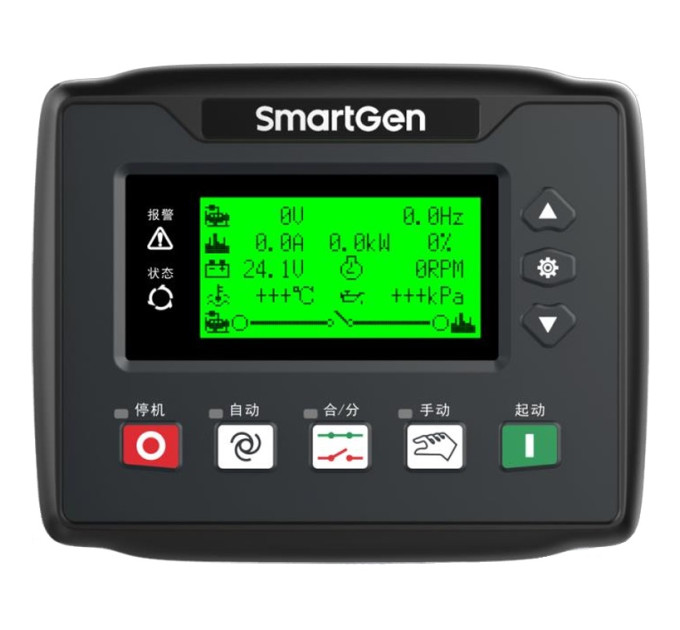

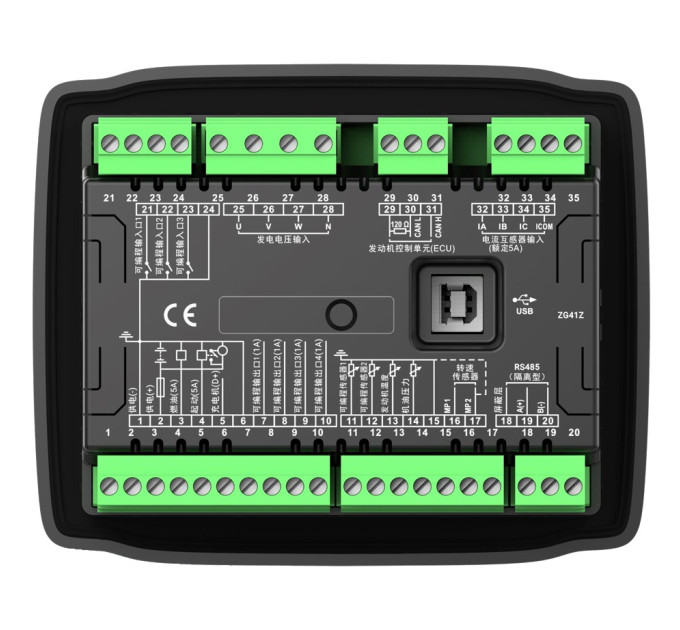

SmartGen HGM4100Z Контролер генераторної установки

Технічні характеристики:
Дисплей LCD(132*64)
Панель управління Кремнієвий каучук
Мова Китайська & Англійська & Інші
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Інтерфейс монітора RS485, USB
Програмований інтерфейс RS485, USB
CANBUS(1939) так
RTC & Журнал подій так
Запланований запуск генератора так
Живлення від постійного струму DC(8-35)V
Розміри корпусу (мм) 135*110*46
Виріз панелі (мм) 116*90
Робоча температура (-40~+70)°C

Огляд продукту:
Контролер генератора HGM4100Z призначений особливо для адаптації до екстремально низьких/високих температур (-40~+70)°C, він інтегрує цифрові, інтелектуальні та мережеві технології і використовується для автоматизованої системи управління та моніторингу одного генератора з метою досягнення функцій автоматичного запуску/зупинки, вимірювання даних, захисту від аварій тощо. Він використовує дисплей LCD, можливий вибір інтерфейсу з восьми мов (китайська, англійська, іспанська, російська, турецька, французька, португальська та польська). Це просто у використанні та надійно в роботі.

Контролер генератора HGM4100Z використовує технологію мікропроцесорів, завдяки чому ці функції стають можливими, включаючи точне вимірювання параметрів, налаштування фіксованих значень, встановлення часу та обмеження значень тощо. Всі параметри можуть бути налаштовані з передньої панелі. Їх також можна налаштовувати та контролювати через програмовані інтерфейси (інтерфейс USB або RS485) через ПК. Завдяки компактній конструкції, простій з'єднані проводів та високій надійності, його можна широко використовувати в усіх типах систем автоматичного управління генераторами.

HGM4100Z: Використовується для автоматизації одиничного блока та автоматичного запуску/зупинки генератора за допомогою сигналів дистанційного запуску.

Основні характеристики:

Дисплей LCD розміром 132x64 з підсвіткою та вісім мовами (китайська, англійська, іспанська, російська, турецька, французька, португальська та польська), кнопкове керування;
Тверда акрилова матеріальна сітка з великим опором до зношення та подряпин, яка використовується для захисту екрану;
Панель з кремнієвого каучуку та кнопки, які краще пристосовані до екстремальних температур;
Інтерфейс зв'язку RS485, який дозволяє "три віддалених" функції (віддалене керування, віддалене вимірювання та віддалений зв'язок) за протоколом MODBUS;
Порт CANBUS, який може підключатися до двигуна з електронним вприскуванням J1939. Він не тільки може моніторити часто використовувані дані (такі як температура води, масляний тиск, швидкість, споживання палива та інше) двигуна ECU, але й керувати запуском, вимиканням, підвищенням швидкості та пониженням швидкості тощо (необхідний контролер з інтерфейсом CANBUS);
Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з напругою 120/240В та частотою 50/60Гц;
Збір та відображення 3-фазної напруги, 3-фазного струму, частоти та потужності;
Генератор
Лінійна напруга (Uab, Ubc, Uca)
Фазна напруга (Ua, Ub, Uc)
Частота (Гц)
Послідовність фаз
Навантаження
Струм Ia, Ib, Ic A (одиниця)
Активна потужність кожної фази та загальна P kW (одиниця)
Реактивна потужність Q kvar (одиниця)
Апаратна потужність S kVA (одиниця)
Коефіцієнт потужності PF
Накопичена загальна потужність генератора W kWh, kvarh, kVAh (одиниця)
Відсоток навантаження %
Функції перенапруги, недонапруги, пере- та недочастоти, перевитоку, підвитоку тощо для генерування;
Точне збирання всіх видів параметрів для генератора:
Температура °C / °F
Масляний тиск кПа/псі/бар, що відображаються
Рівень палива % (одиниця) Паливо залишилося L (одиниця)
Швидкість обертання хв/хв (об/хв)
Напруга акумулятора В (одиниця)
Напруга зарядного пристрою В (одиниця)
Акумуляція годин лічильника
Кількість запусків
Функція керування та захисту: автоматичний запуск/зупинка дизельного генератора, керування АВМ (Автоматичний Вимикач Перемикання) та ідеальні функції виявлення помилок та захисту;
Функції ETS (живлення для зупинки), регулювання холостого ходу, передпускове регулювання та функції підвищення/пониження швидкості, які всі є релеовими виходами;
Функція налаштування параметрів: вона дозволяє користувачам змінювати та налаштовувати параметри, які, тим не менш, будуть збережені в внутрішній пам'яті FLASH. Вони не будуть втрачені навіть у разі відключення живлення; Всі вони можуть бути налаштовані з передньої панелі контролера і також можуть бути змінені на ПК через порт USB або RS485;
Два мультиплексні вхідні порти 4 та 5; Вхідний порт 4 може бути налаштований як цифровий вхідний порт або датчик рівня палива; вхідний порт 5 може бути встановлений як цифровий вхідний порт або додатковий датчик. Він може бути гнучко використаний в різних випадках;
Можливо використання кількох датчиків температури, тиску, рівня оливи напряму, а їх параметри можуть бути самостійно визначені;
Один додатковий датчик; він може бути налаштований як датчик температури, тиску або рівня, що забезпечує виявлення подвійної температури, подв
