SmartGen HGMS61 Контролер генераторної установки

Технічні характеристики:
Дисплей LCD (132*64)
Панель керування Кремнієвий каучук
Мова Китайська, Англійська та Інші
Цифровий вхід 4
Реле-вихід 6
Аналоговий вхід 3
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота альтернатора 50/60Гц
Виявлення та відображення кВт/Амп так
Інтерфейс моніторингу USB/RS485
Програмований інтерфейс USB/RS485
CANBUS(1939) HGMS61MCAN так
RTC та журнал подій так
Запланований старт генератора так
Технічне обслуговування так
Живлення від постійного струму DC(8-35)В
Розміри корпусу (мм) HGMS61D: 209*167*45 HGMS61M: 248*158*64
Виріз в панелі (мм) HGMS61D: 186*141
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер HGMS61 для генераторів застосовує розподілену структуру "Керування майстра та відображення", інтегруючи цифрові, інтелектуальні та мережеві техніки, використовується для автоматичного керування та систем моніторингу генератора. Він може виконувати функції автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та "четирьох віддалених" (віддаленого керування, віддаленого вимірювання, віддаленого зв'язку та віддаленої настройки). Контролер використовує монохромний LCD-дисплей, вибірковий інтерфейс з кількома мовами, який легкий та надійний у використанні.

Контролер HGMS61 для генераторів використовує технологію 32-бітного мікропроцесора, яка дозволяє досягти точного вимірювання, налаштування значень, налаштування часу та порогове налаштування тощо. Всі параметри можуть бути налаштовані з передньої панелі або використовуючи інтерфейс USB (або RS485) для настройки через ПК. Його обладнані запобіжником, пальним і стартовим реле можуть бути підключені. Компактна структура та просте підключення контролера вирішують проблему складного підключення та низької ефективності, підвищують ефективність виробництва контрольної шафи. Він може бути широко використаний в різних типах автоматичних систем керування.

ПРОДУКТИВНІСТЬ І ХАРАКТЕРИСТИКИ

HGMS61: HGMS61D+HGMS61M; HGMS61CAN: HGMS61D+HGMS61MCAN. Модуль відображення: HGMS61D, Модуль керування майстром: HGMS61M, HGMS61MCAN.

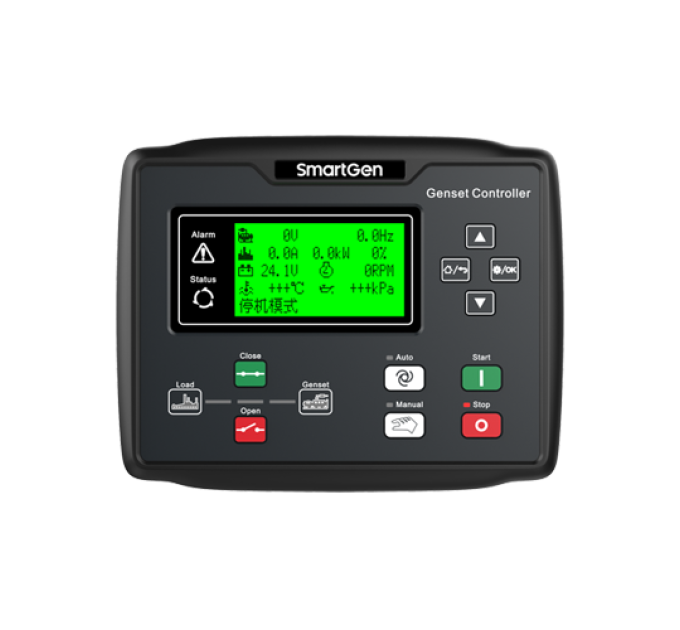

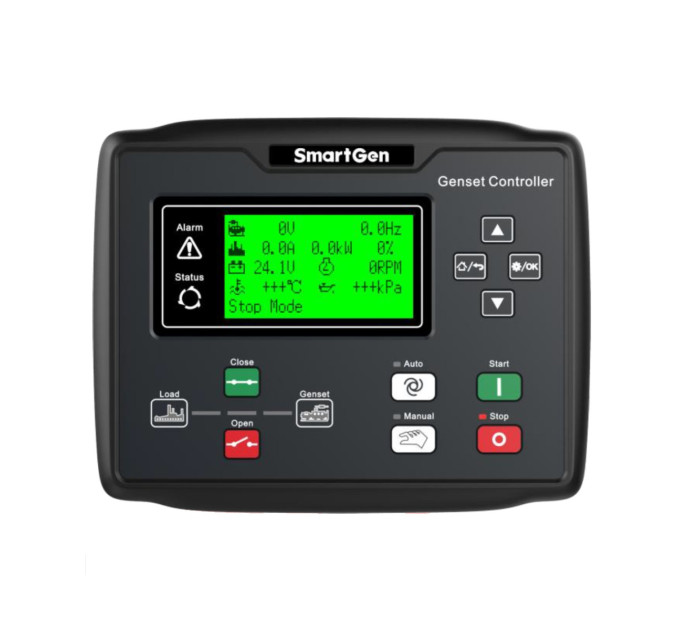

HGMS61D: Модуль керування відображенням.

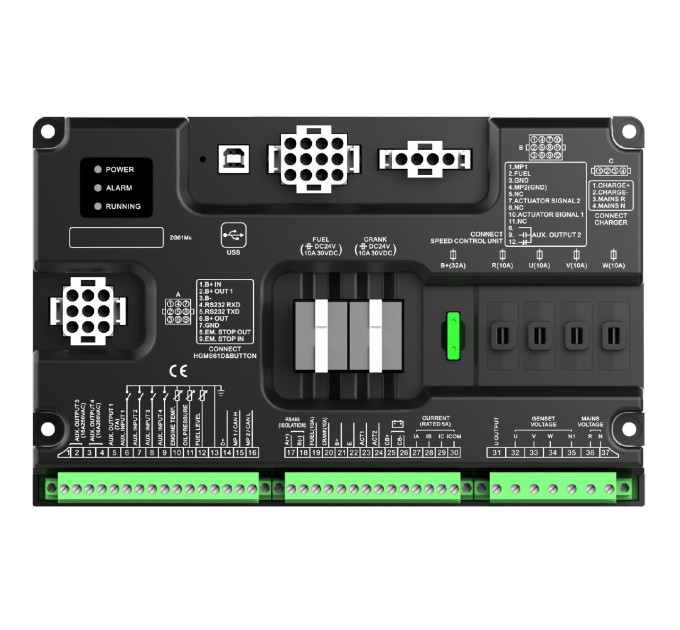

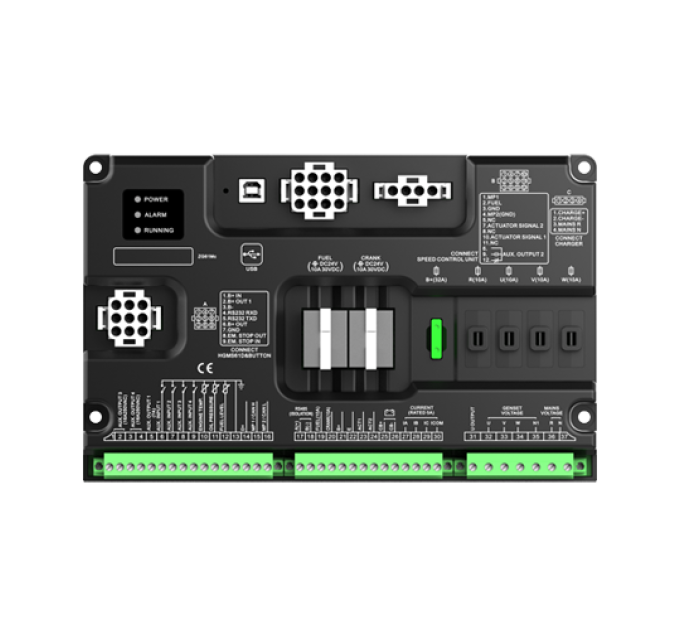

HGMS61M: Інтерфейс MPU, підходить для двигунів, керованих ESC.
HGMS61MCAN: Інтерфейс CAN BUS, підходить для двигунів, керованих ECU J1939.
Примітка: HGMS61 використовується як приклад для наступних описів.

Його основні особливості такі:

1. Роздільність 132x64 пікселів LCD з підсвічуванням, вибірковий мовний інтерфейс (китайська, англійська, іспанська, російська, португальська, турецька, польська та французька), можна вибрати через панель, що зручно для персоналу з налагодження;
2. З RS485 комунікаційним портом, може забезпечити "четирьох віддалених" функцій (віддалене керування, віддалене вимірювання, віддалений зв'язок та віддалена настройка) за допомогою протоколу MODBUS;
3. Адаптується до систем змінного струму 3P4W, 3P3W, 1P2W та 2P3W (120В/240В), 50Гц/60Гц;
4. Може вимірювати та відображати 3-фазні напругу, 3-фазний струм, частоту, потужність генератора;
5. Має функції перевищення/пониження напруги, перевищення/пониження частоти, перевищення струму та перевищення потужності генератора.
6. Точне вимірювання та відображення різних параметрів двигуна:
Темп. (WT) °C/ °F
Тиск мастила (OP) kPa/psi/bar
Рівень палива (FL) %
Швидкість (SPD) r/min (RPM)
Напруга батареї (VB) V
Напруга зарядного пристрою (VD) V
Накопичений час роботи До 999999 годин
Накопичена кількість запусків До 999999 разів
7. Захист від управління: автоматичний запуск/зупинка генератора, відкриття/закриття та відображення ідеальних вказівок та захисних функцій;
8. З ETS, регулювання холостої швидкості, управління попереднім нагрівом, зменшення/збільшення швидкості, всі вони є виходами реле;
9. Налаштування параметрів: дозволяє користувачам змінювати налаштування, параметри не втрачаються навіть при вимкненні живлення. Більшість параметрів можна налаштувати з передньої панелі, всі параметри можна налаштувати через інтерфейс USB (або RS485) ПК;
10. Різноманітні температурні, тискові та рівневі криві датчиків можуть бути використані безпосередньо, а також можуть бути визначені користувачем;
11. Можна вибрати різні умови розриву пуску (частота, швидкість, тиск мастила);
12. Широкий діапазон живлення: DC(8~35)В, пристосований до різних напруг стартового акумулятора;
13. Журнал подій, RTC, запланований старт/зупинка (може бути встановлений один раз на місяць/тиждень/день, незалежно від навантаження);
14. З функцією технічного обслуговування. Час або дії технічного обслуговування (попередження або аварійне вимкнення) можуть бути встановлені;
15. Додайте гумову прокладку між корпусом та екраном контролера, щоб забезпечити водонепроникність на рівні IP65;
16. HGMS61D закріплюється за допомогою металевих кріплень, а HGMS61M закріплюється за допомогою гвинтів;
17. Модульний дизайн і роз'ємні термінали, компактна структура та простий монтаж.
