SmartGen HGM8140Z Контролер генератора

Технічні параметри:
Дисплей LCD(132*64)
Панель керування Силіконовий каучук
Мова Китайська, англійська та іспанська
Вивід реле 7
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Інтерфейс монітору RS485/ETHERNET
Програмований інтерфейс RS485/USB/EHTERNET
CANBUS(1939) так
RTC та журнал подій так
Запланований запуск генератора так
Обслуговування так
Ethernet так
Живлення від СП DC(8～35)V
Габаритні розміри (мм) 136*110*41
Виріз у панелі (мм) 121*93
Робоча температура (-40~+70)°C

Огляд продукту:
Контролер генератора HGM8140Z, який інтегрує цифрові, інтелектуальні та мережеві технології, використовує розділений режим "Основне керування та відображення". Він підходить для автоматизованої системи контролю та моніторингу одиниці, щоб забезпечити автоматичний запуск/зупинку, вимірювання даних, захист від аварій, а також функції дистанційного керування, вимірювання та зв'язку. Він працює в діапазоні температур від -40°C до +70°C, має дисплей LCD і можливість вибору інтерфейсу китайської, англійської та іспанської мов, що є надійним та простим у використанні.

Порт SAE J1939 на контролері дозволяє спілкуватися з кількома БУВ (блоками управління двигуном), обладнаними J1939.

Контролер використовує технологію мікропроцесора з точним вимірюванням параметрів, налаштуванням фіксованих значень, встановленням часу та порогового значення тощо. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати за допомогою інтерфейсу USB (або RS485, ETHERNET) за допомогою ПК. Він може бути широко використаний у всіх типах автоматичних систем керування генератором завдяки компактній конструкції, передовим ланцюгам, простим з'єднанням і високій надійності.

ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ

Контролер HGM8140Z використовується для автоматизації одиниці, яка може керувати запуском/зупинкою генератора за допомогою виявлення постійних напруг постійного струму або дистанційних сигналів запуску.
Контролер HGM8140Z містить два модулі: HGM8140ZM (основний модуль управління) і HGM8140ZD (відображувальний модуль). Два модулі можуть спілкуватися між собою за допомогою RS232 або шини CAN BUS.

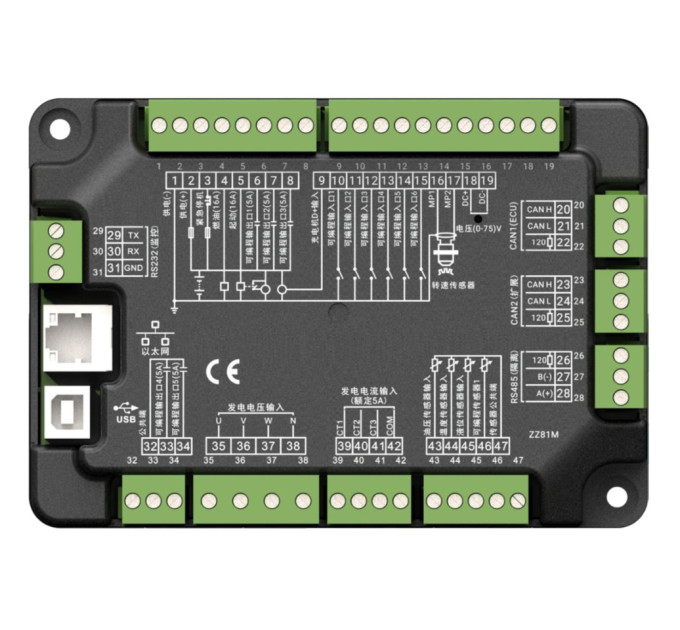

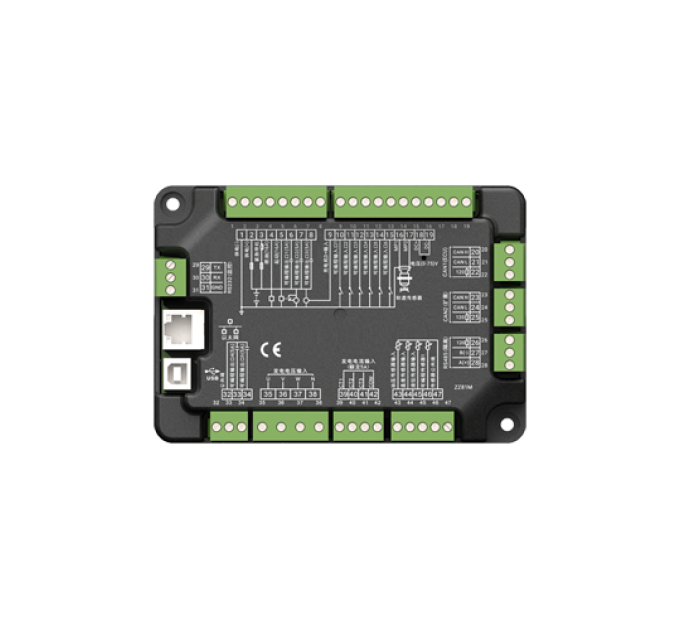

HGM8140ZM (основний модуль управління): Використовується для збору параметрів генератора, моніторингу та захисту генератора, а також для реалізації функції автоматичного запуску/зупинки генератора.

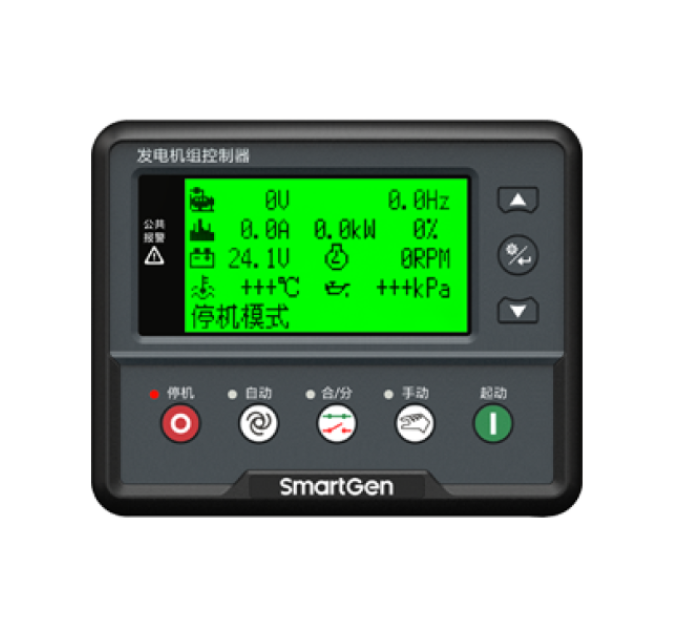

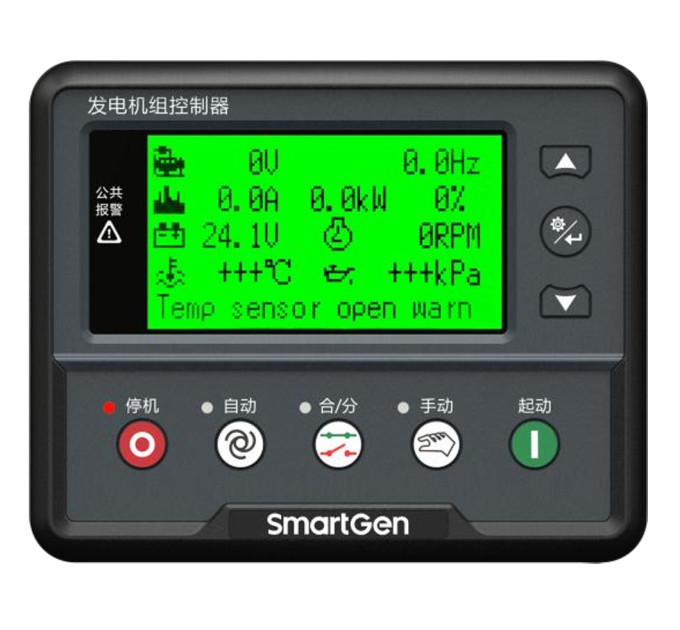

HGM8140ZD (відображувальний модуль): Використовується для відображення параметрів генератора, налаштування параметрів та керування генератором за допомогою клавіш на передній панелі контролера.

Основні особливості наступні:
● Дисплей LCD з роздільною здатністю 132x64 пікселів і підсвічуванням, вибір мовного інтерфейсу (китайська, англійська та іспанська), кнопкове керування;
● Використано акустичний екран з акрилу для захисту екрану з відмінними властивостями стійкості до зношування та подряпин;
● Панель і кнопки з силікону можуть використовуватися в умовах екстремальних температур;
● Інтерфейс RS485 дозволяє використовувати "Три віддалені функції" (дистанційне керування, дистанційне вимірювання та дистанційний зв'язок) згідно з протоколом MODBUS;
● Порт ETHERNET може досягти різних режимів моніторингу;
● Обладнаний портом CAN BUS і може спілкуватися з генератором J1939. Крім того, він може контролювати запуск, зупинку, підвищення швидкості та зниження швидкості через порт CAN BUS (потрібен контролер з портом CANBUS);
● HGM8140ZM може підключатися до відображувального модуля HGM8140ZD через RS232 або порт CANBUS, що зручно використовувати в спеціальних випадках. Модуль HGM8140ZD може бути налаштований як відображувальний модуль порту RS232 або порту CAN через клавіші передньої панелі. Модуль HGM8140ZD також може бути налаштований як модуль з увімкненням/вимкненням управління. Якщо він може керувати, HGM8140ZM може керуватися HGM8140ZD, в іншому випадку функція дистанційного керування неактивна;
● Підходить для систем 3-фазної 4-провідної, 3-фазної 3-провідної, однофазної 2-провідної та 2-фазної 3-провідної з напругою 120/240 В та частотою 50/60 Гц;
● Збирає та відображає параметри напруги, струму, потужності та частоти генератора;
● Генератор
● Лінійна напруга (Uab, Ubc, та Uca)
● Фазна напруга (Ua, Ub, та Uc)
● Частота Гц
● Послідовність фаз
● Навантаження
● Струм IA, IB, IC
● Активна потужність кожної фази та загальна потужність kW Відсоток виходу навантаження %
● Реактивна потужність квар Апаратна потужність кВА
● Коефіцієнт потужності PF Накопичена загальна потужність генератора кВт*год
● Для генератора контролер має функції виявлення перенапруги та недонапруги, перевищення частоти, перевищення струму та перевищення потужності;
● Точне вимірювання та відображення параметрів двигуна;
● Температура (WT) °C/°F
● Тиск масла (OP) кПа/фунт на квадратний дюйм/бар
● Рівень палива (F
