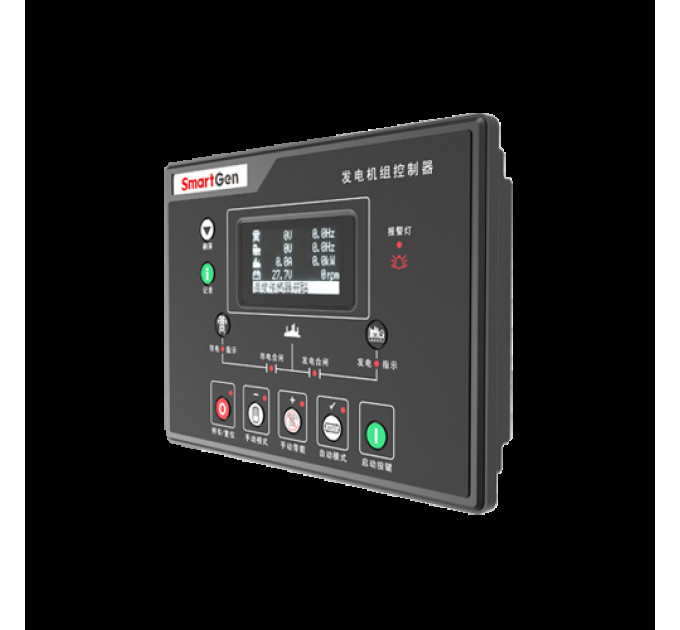

SmartGen HGM8120A Контролер генератора

Технічні параметри:
Дисплей VFD
Панель управління PC
Мова китайська та англійська
Цифрові входи 6
Релеові виходи 8
Аналогові входи 5
AMF так
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Виявлення та відображення кВт/Амп так
Інтерфейс монітора RS485/RS232
Програмований інтерфейс RS232
RTC та журнал подій так
Запланований запуск генератора так
Обслуговування так
Живлення постійного струму DC(8-35)V
Габаритні розміри (мм) 240*172*57
Виріз панелі (мм) 214*160
Робоча температура (-40~+70)℃

Огляд продукту:
Контролери генератора HGM8110A/8120A спеціально розроблені для дуже високих/низьких температурних умов (-40~+70)°C. Контролери можуть надійно працювати в екстремальних температурних умовах завдяки дисплею VFD та компонентам, які витримують екстремальні температури. Вся інформація на дисплеї - китайська (може бути також встановлена англійська). Інформація про операцію, статус і помилки відображаються, що полегшує пусконалагодження для персоналу фабрики. Контролер має сильну здатність до антиелектромагнітних перешкод, може використовуватися в умовах складної електромагнітної перешкоди. Легкий у обслуговуванні та модернізації завдяки вбудованим терміналам.

Контролери генератора HGM8110A/8120A інтегрують цифровізацію, інтелектуалізацію та мережеву технологію, які використовуються для автоматизації та моніторингу системи керування одиниці генератора для досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та "четирьох віддалених" функцій (віддалене керування, віддалене вимірювання, віддалений зв'язок та віддалене регулювання).

Контролери генератора HGM8110A/8120A використовують технологію мікропроцесора з вимірюванням точних параметрів, налаштуванням фіксованих значень, встановленням часу та налаштуванням встановленого значення тощо. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати через інтерфейс RS485 (або RS232) для настройки через ПК. Він може бути широко використаний в усіх типах автоматичних систем керування генератором з компактною структурою, передовими лінійними схемами, простими з'єднаннями та високою надійністю.

Виконання та характеристики:
Контролер серії HGM8100A має два типи
HGM8110A: ASM (автоматичний модуль запуску), використовується для одиничних автоматичних систем.
HGM8120A: AMF (автоматичний відказ від мережі), оновлення на основі HGM8110A, крім того, має функцію моніторингу кількості електроенергії мережі та автоматичного переключення мережі/генератора, особливо для автоматичної системи, складеної з генератора та мережі.

1. За основу взято мікропроцесор ARM на 32 біти, високоінтегроване обладнання, новий рівень надійності.
2. Вакуумно-флюоресцентний дисплей (VFD), можливість вибору китайської/англійської мови, яку можна вибрати на місці, полегшуючи пусконалагодження для персоналу фабрики;
3. Широкий діапазон температур: (-40~70) °C, може використовуватися в екстремальних температурних умовах.
4. Підходить для систем 3-фазних 4-жильних, 3-фазних 3-жильних, однофазних 2-жильних та 2-фазних 3-жильних з напругою 120/240 В та частотою 50/60 Гц;
5. Збирає та відображає напругу, струм, потужність та частоту генератора або мережі в трьох фазах.
6. Для мережі контролер має функції виявлення недостатньої та зайвої напруги, недостатньої та зайвої частоти, втрати фази та неправильної послідовності фаз; Для генератора контролер має функції виявлення недостатньої та зайвої напруги, недостатньої та зайвої частоти, втрати фази, неправильної послідовності фаз, надмірної та зворотної потужності, надмірного струму;
7. 3 фіксовані аналогові датчики (температура, тиск масла та рівень рідини);
8. 2 налаштовувані аналогові датчики можуть бути встановлені як датчик температури, тиску масла чи рівня палива;
9. Точне вимірювання та відображення параметрів двигуна;
10. Захист: автоматичний запуск/зупинка генератора, керування переключенням Авто переносу (ATS) з ідеальною індикацією несправностей та захистом;
11. Усі вихідні порти - релеові виходи;
12. Налаштування параметрів: параметри можуть бути змінені та збережені во внутрішній пам'яті EEPROM і не можуть бути втрачені навіть у разі відключення живлення; більшість з них можна налаштувати, використовуючи передню панель контролера, а всі можуть бути змінені, використовуючи ПК через інтерфейси RS485/RS232.
13. Більшість різновидів кривих температури, тиску масла та рівня палива можуть бути використані безпосередньо, а користувачі можуть визначити криві датчиків самостійно;
14. Декілька умов відключення кривошипа (датчик швидкості, тиск масла, частота генератора) є опційними;
15. Функція накопичення робочого часу та реального часу. 99 подій можуть бути циклічно збережені та запитані на місці; також можуть бути надруковані або запитані через ПК.
16. Запланований запуск та зупинка генератора (може бути налаштований як запуск генератора один раз на тиждень/місяць).
17. З функцією обслуговування. Дії (попередження, вимкнення або аварійний зупин) можуть бути
