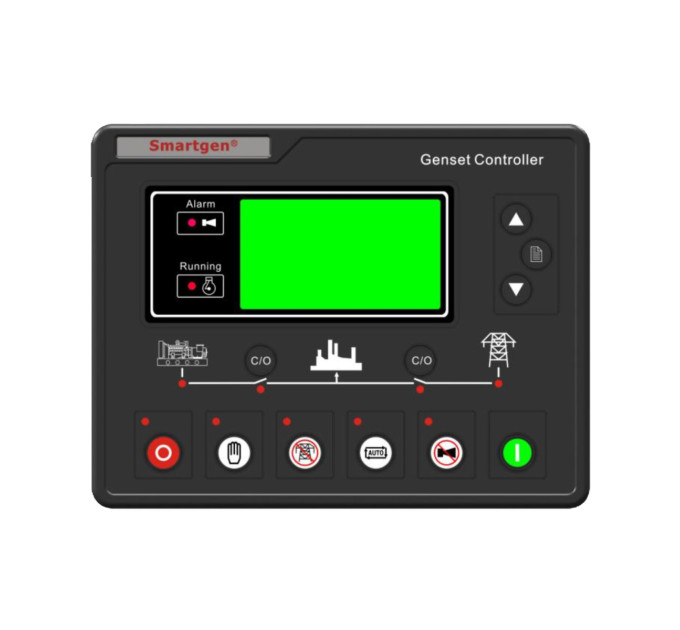

SmartGen HGM7210 Контролер генератора

Технічні параметри:
Дисплей LCD (132*64)
Панель управління Кремнієва гума
Мова Китайська, Англійська, Інші
Цифрові входи 7
Релеові виходи 8
Аналогові входи 5
Система змінного струму 1Ф2П/2Ф3П/3Ф3П/3Ф4П
Частота генератора 50/60 Гц
Виявлення та відображення кВт/Амп так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
RTC та Журнал подій так
Запланований старт генератора так
Обслуговування так
ULP так
SMS так
Постачання постійного струму DC(8-35)V
Габаритні розміри корпусу (мм) 197*152*47
Виріз панелі (мм) 186*141
Робоча температура (-25~+70)°C

Огляд продукту:
Контролери генераторів серії HGM7200/7100A використовуються для автоматизації генераторів та систем моніторингу одиничного блоку для досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від тривог та "трьох віддалених" функцій (віддалене керування, віддалене вимірювання та віддалена комунікація). Контролер використовує великий рідкокристалічний дисплей (LCD) і вибірковий інтерфейс китайською, англійською або іншою мовою з простою та надійною роботою.

Контролери HGM7200/7100A використовують технологію 32-бітного мікропроцесора з вимірюванням параметрів з точністю, налаштуванням фіксованих значень, встановленням часу та налаштуванням порогів тощо. Більшість параметрів можна налаштувати з панелі управління, а всі параметри можна налаштувати за допомогою ПК (через USB-порт) та контролювати за допомогою портів RS485. Він може бути широко використаний в різних системах автоматичного керування генераторами завдяки компактній конструкції, простим з'єднанням та високій надійності.

ХАРАКТЕРИСТИКИ ТА ФУНКЦІЇ:

HGM7X10: Модуль автоматичного запуску, керує автоматичним запуском або зупинкою генератора за допомогою сигналу віддаленого запуску.

HGM7X20: Автоматична відмова від мережі, оновлення на основі HGM7X10, особливо підходить для автоматичної системи, складеної з генератора та мережі.

Основні характеристики:
1. З 32-бітним процесором ARM, високоінтегрована апаратна частина, новий рівень надійності;
2. LCD дисплей 132x64 з підсвічуванням, мультиязичний інтерфейс (включаючи англійську, китайську або інші мови), які можна вибирати на місці, що полегшує комісіювання персоналу фабрики;
3. Покращена стійкість до зношування і подряпин завдяки твердому акриловому екрану;
4. Панель з кремнієвої гуми та кнопки для зручної роботи в умовах високої температури;
5. RS485 комунікаційний порт для забезпечення віддаленого керування, віддаленого вимірювання, віддаленої комунікації за протоколом ModBus (тільки контролер з портом RS485);
6. Оснащений функцією SMS (служба коротких повідомлень). Коли генератор видає сигнал тривоги, контролер може автоматично надсилати короткі повідомлення за допомогою SMS до максимум 5 телефонних номерів. Крім того, статус генератора можна контролювати та перевіряти за допомогою SMS (тільки контролер з портом GSM);
7. Оснащений портом CANBUS і може спілкуватися з генератором J1939. Це дозволяє не тільки моніторити часто використовувані дані (такі як температура води, тиск масла, швидкість, споживання палива та інше) ЕБУ, але й контролювати запуск, зупинку, підвищення швидкості та зниження швидкості через порт CANBUS (контролер з портом CAN Bus тільки);
8. Підходить для 3-фазних 4-жильних, 3-фазних 3-жильних, однофазних 2-жильних та 2-фазних 3-жильних систем з напругою 120/240 В та частотою 50/60 Гц;
9. Збирає та відображає 3-фазні напругу, струм, потужність та частоту генератора або мережі.
10. Для мережі контролер має функції виявлення перевищеної або недостатньої напруги, перевищеної або недостатньої частоти, втрати фази та помилки в послідовності фаз; Для генератора контролер має функції виявлення перевищеної або недостатньої напруги, перевищеної або недостатньої частоти, втрати фази, помилки в послідовності фаз, перевищеної та зворотної потужності, перевищеного струму.
11. 3 фіксовані аналогові датчики (температура, тиск масла та рівень рідини);
12. 2 налаштовувані датчики можуть бути встановлені як датчики температури або рівня палива;
13. Точне вимірювання та відображення параметрів щодо двигуна,
14. Захист: автоматичний запуск/зупинка дизельного генератора, керування ATS (Автоматичний Перемикач Перемикання) з ідеальною індикацією несправностей та функцією захисту;
15. Всі вихідні порти релеові;
16. Налаштування параметрів: параметри можна змінювати та зберігати у внутрішній пам'яті EEPROM і не втрачати навіть при відключенні живлення; більшість з них можна налаштувати з панелі управління контролера, а всі можуть бути змінені за допомогою ПК через USB або RS485 порти.
17. Більше різновидів кривих температури, тиску масла, рівня палива можна використовувати безпосередньо, а користувачі можуть визначити криві датчиків самостійно;
18. Доступні різні умови відключення маховика (датчик швидкості, тиск масла, частота генератора);
19. Широкий діапазон живлення DC(8~35)V, підходить для різних середовищ роботи зі стартовими батареями;
20. Журнал подій та реальний годинник.
21. Запланований старт та зу
