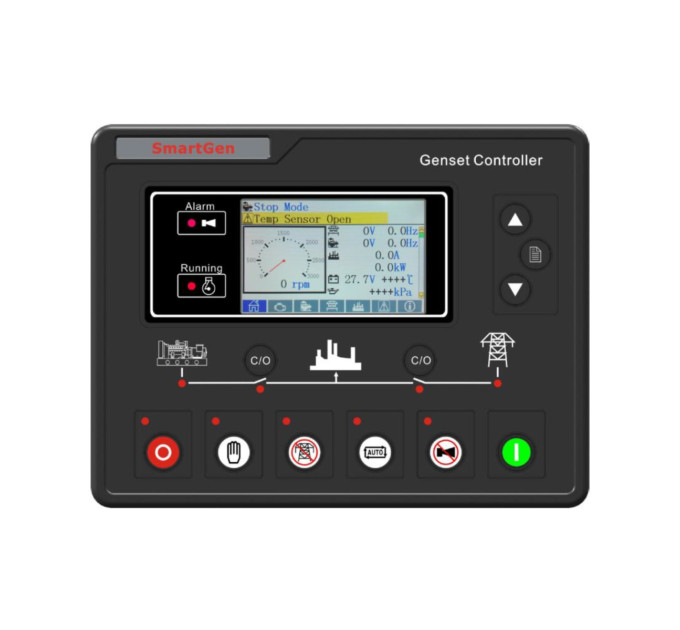

SmartGen HGM7221 Контролер генератора

Контролери генератора серії HGM7211/7221 використовуються для автоматизації генератора та системи моніторингу одиниць для досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від тривог, а також функції віддаленого керування, віддаленого вимірювання та віддаленого зв'язку. Вони оснащені TFT-дисплеєм, вибором інтерфейсу на китайській, англійській та інших мовах, і є надійними та простими у використанні.

Мікропроцесор на основі 32 біт, що міститься в модулі, дозволяє проводити точне вимірювання параметрів, налаштування фіксованих значень, налаштування часу та налаштування значень та інше. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати за допомогою USB-інтерфейсу (або RS485) для настройки через ПК. Їх можна широко використовувати в усіх типах систем автоматичного управління генератором завдяки компактній конструкції, високорівневим схемам, простим з'єднанням та високій надійності.

ПРОДУКТИВНІСТЬ І ХАРАКТЕРИСТИКИ:

HGM7211, модуль автоматичного запуску, контролює автоматичний запуск або зупинку генератора за допомогою сигналу дистанційного запуску.
HGM7221, автоматичне головне відмовлення, оновлення на основі HGM7211, особливо для автоматичної системи, складеної з генератора та основної.

Основні характеристики:
1. З ARM-підтриманого 32-бітного SCM, висока інтеграція апаратних засобів та більш надійно;
2. 480x272 TFT LCD з підсвічуванням, мультиязиковий інтерфейс (включно з англійською, китайською та іншими мовами), який можна вибрати на місці, що спрощує введення в експлуатацію для персоналу заводу;
3. Покращена зносостійкість та стійкість до подряпин TFT-дисплею завдяки армованому акриловому екрану;
4. Силіконова панель та кнопки для кращого функціонування в умовах високої/низької температури;
5. Порт RS485 для віддаленого керування, віддаленого вимірювання, віддаленого зв'язку через протокол ModBus.
6. Оснащений функцією SMS (Short Message Service). Коли генератор видає тривогу, контролер може автоматично надсилати короткі повідомлення за допомогою SMS до максимуму 5 телефонних номерів. крім того, статус генератора може бути контрольованим та перевіреним за допомогою SMS;
7. Оснащений портом CANBUS і може спілкуватися з генератором J1939. За допомогою порта CANBUS можна не лише моніторити часто використовувані дані (такі як температура води, нафтовий тиск, швидкість двигуна, витрата пального та інше) ЕСУ, але й керувати запуском, зупинкою, підвищенням швидкості та спадом швидкості;
8. Підходить для 3-фазної 4-провідної, 3-фазної 3-провідної, однофазної 2-провідної та 2-фазної 3-провідної систем з напругою 120/240 В та частотою 50/60 Гц;
9. Збирає та відображає 3-фазну напругу, струм, параметри потужності та частоту генератора/основного джерела живлення.
10. Для основного джерела живлення контролер має функції виявлення перенапруги та піднапруги, перегрузки та недогрузки, втрати фази та неправильності послідовності фаз; Для генератора контролер має функції перенапруги та піднапруги, перегрузки та недогрузки, втрати фази, неправильності послідовності фаз, перенапруження та зворотної потужності, перевищення поточного.
11. 3 фіксовані аналогові датчики (температура, нафтовий тиск та рівень рідини);
12. 2 налаштовувані датчики можуть бути встановлені як датчики температури або рівня палива;
13. Точно вимірюйте та відображайте параметри щодо двигуна,
14. Захист: автоматичний запуск/зупинка генератора, керування ATS (автоматичний перемикач) з ідеальною індикацією помилок та захисною функцією;
15. Всі вихідні порти є реле;
16. Налаштування параметрів: параметри можна змінити та зберегти в внутрішній пам'яті EEPROM та не можуть бути втрачені навіть у разі відключення живлення; більшість з них можна налаштувати за допомогою передньої панелі контролера, а всі можна змінити за допомогою ПК через USB або RS485.
17. Можна використовувати більше видів кривих температури, нафтового тиску, рівня палива безпосередньо, а користувачі можуть визначити криві датчика самостійно;
18. Декілька умов від'єднання колінчатого вала (датчик швидкості, нафтовий тиск, частота генератора) є необов'язковими;
19. Широкий діапазон живлення DC (8~35) В, підходить для різних середовищ розпочатку з пусковим напругою акумулятора;
20. Журнал подій та реальний час.
21. Запланований запуск та зупинка генератора (може бути налаштований як запуск генератора один раз на день/тиждень/місяць з навантаженням або без нього; також може бути налаштований як щотижневий для користувача, де користувачі можуть встановлювати окремий час запуску з понеділка по неділю);
22. Конфігурація вибору. Користувачі можуть вибирати різні конфігурації за вхідним портом.
23. Може використовуватися на насосних установках та як вказівний прилад (показ та тривога дозволені лише, реле пригнічується);
24. З функцією обслуговування. Дії (попередження, вимкнення або зупинка) можуть бути встановлені при виході терміну обслуговування;
25. Усі параметри використовують цифрове налаштування, а не традиційну аналогову модуляцію
