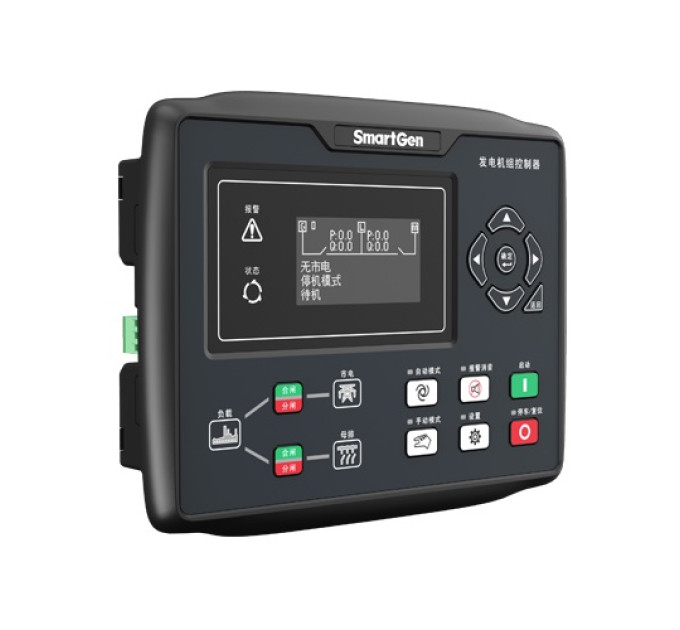

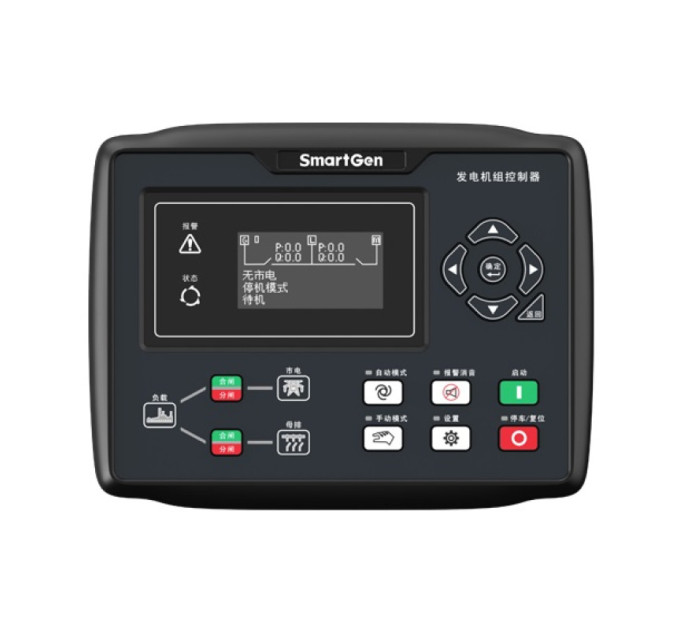

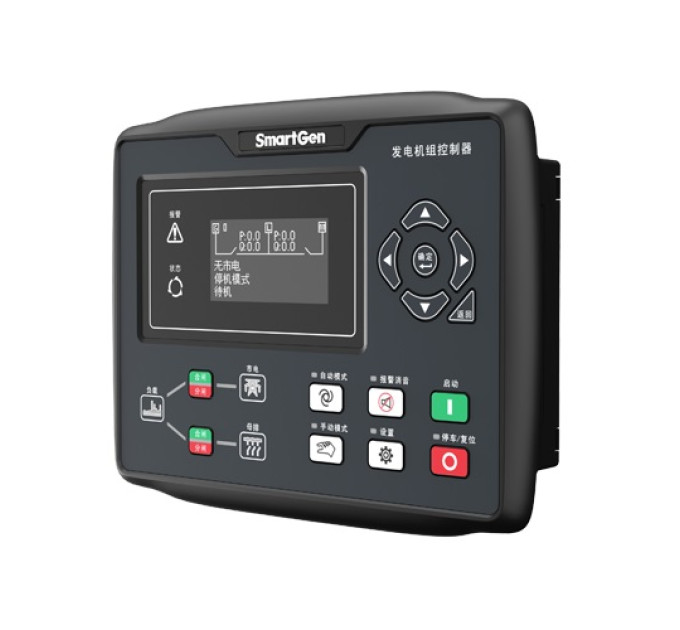

SmartGen HGM8156 Контролер для паралельного роботи генераторів (з мережею)

Технічні параметри:
Дисплей VFD
Панель управління Гума
Мова Китайська & Англійська & Інші
Вихід реле 8
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
RTC & Журнал подій так
Запланований запуск генератора так
Технічне обслуговування так
Живлення від постійного струму DC(8-35)V
Розміри корпусу (мм) 242*186*53
Виріз на панелі (мм) 214*160
Робоча температура (-40~+70)°C

Огляд продукту:
Контролер HGM8156 для паралельної роботи генераторів (з мережею) особливо розроблений для екстремальних високих/низьких температурних умов (-40~+70)°C. Він використовує самосвітній вакуумно-люмінесцентний дисплей (VFD) та електронні компоненти з високою/низькою температурною стійкістю, тому може працювати надійно в умовах екстремальних температур. Після уважного розгляду електромагнітної сумісності на різних заходах в процесі проектування, це надає міцну гарантію для роботи в умовах складних електромагнітних перешкод. Це зручна структура з підключенням проводів, яка сприяє технічному обслуговуванню та оновленню продукту. Контролер може відображати китайську, англійську та інші мови.

Контролер HGM8156 для паралельної роботи генераторів (з мережею) підходить для ручної/автоматичної паралельної системи кількох генераторів з одним або кількома каналами мережі, що реалізує автоматичний запуск/зупинку паралельної роботи кількох генераторів. Застосовано графічний дисплей. Операція проста, а робота надійна. Також доступно декілька варіантів режиму паралельної роботи з мережею, наприклад: постійна активна потужність і реактивна потужність/фактор потужності виходу генератора; режим обрізання пікової активності мережі; режим постійної потужності, виведеної на мережу; режим прийому навантаження; функція безперервного відновлення живлення мережі. Використовується технологія 32-бітних мікропроцесорів, що реалізує функції точного вимірювання більшості параметрів, налаштування заданих значень, налаштування часу та фіксованих значень тощо.

Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна регулювати за допомогою USB на ПК. Параметри також можна налаштовувати та контролювати через RS485 або Ethernet на ПК. Він може бути широко використаний в різних автоматичних паралельних системах генераторів.

ХАРАКТЕРИСТИКИ ТА ФУНКЦІЇ

З ARM-основаним 32-бітним SCM висока інтеграція апаратного забезпечення, що сприяє великій надійності.
Графічний точковий VFD-дисплей, китайська/англійська мови є варіативними і можуть бути обрані на місці, що забезпечує зручність для осіб, які виконують налагодження.
Акриловий матеріал для захисту твердого екрану, з кращою стійкістю до зношування та подряпин;
Силіконова панель і кнопка, що забезпечує більшу адаптивність до високої/низької температури;
RS485 комунікаційний порт, який може реалізувати функцію "три віддалені" з протоколом ModBus;
Порт комунікації Ethernet, реалізуючи моніторинг по Ethernet (необхідно використовувати контролер з Ethernet-портом);
Підходить для систем змінного струму (120/240 В), 50/60 Гц: 3-фазна 4-жильна, 3-фазна 3-жильна, однофазна 2-жильна, 2-фазна 3-жильна;
Збирає та відображає 3-фазні напругу, струм фази А, частоту та коефіцієнт потужності розподільного кола;
Збирає та відображає 3-фазну напругу, 3-фазний струм, частоту та коефіцієнт потужності основної мережі;
Повна функція захисту від паралельної відключення мережі, перевищення/недостатня частота, перевищення/недостатнє напруга, зміна частоти, зміна вектору;
Параметри синхронізації: різниця напруги між розподільним колом та мережею, різниця частоти між розподільним колом та мережею, різниця фаз між розподільним колом та мережею;
Декілька робочих режимів в автоматичному статусі: автоматичний запуск при неактивності мережі, автономний режим, постійна потужність вводу/виводу, режим обрізання пікової активності, режим прийому навантаження;
Функція м'якого перемикання навантаження при паралельному включенні та виключенні;
Функція захисту від управління: реалізує автоматичний запуск/зупинку дизельного генератора, відкриття/закриття вимикача та повністю функції захисту від виявлення несправностей;
Всі виходи є виходами реле;
Функція налаштування параметрів: дозволяє користувачам змінювати та встановлювати параметри, які будуть відновлені во внутрішню флеш-пам'ять та не будуть втрачені при відключенні живлення. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна регулювати за допомогою USB-порту на ПК або за допомогою RS485/Ethernet-порту на ПК;
Діапазон живлення DC(8~35)V, який може відповідати різним середовищам початкового напруги стартерного акумулятора;
Журнал подій, годинник реального часу, функції запланованого запуску/зупинки (один раз на місяць/тиждень/день, і можна також встановити, чи має бути навантаження);
Може використовуватися як індикатор (тільки вказівка, сповіщення та реле не виконується);
Функція технічного обслуговування, можна встановити дії при виконанні терміну технічного обслуговування;
Всі параметри регулюють
