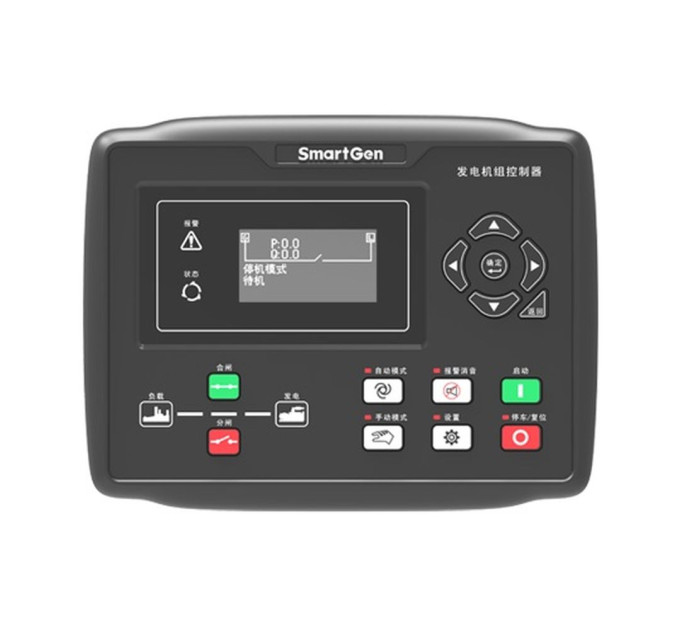

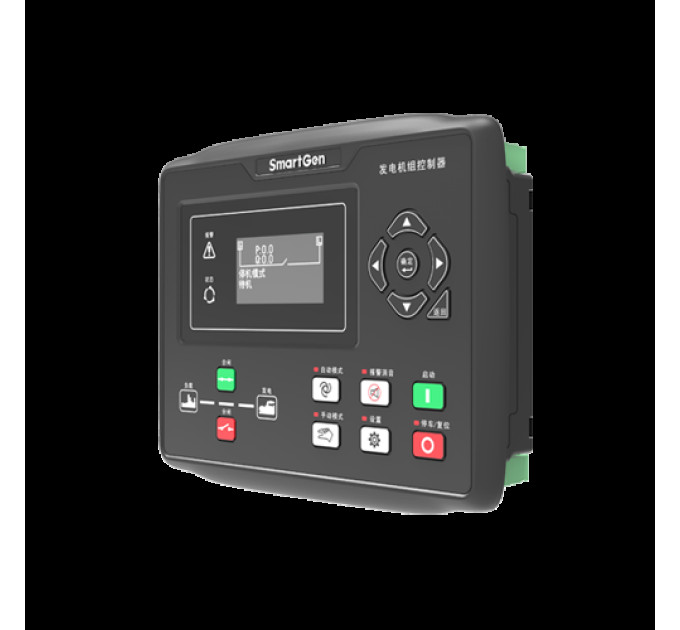

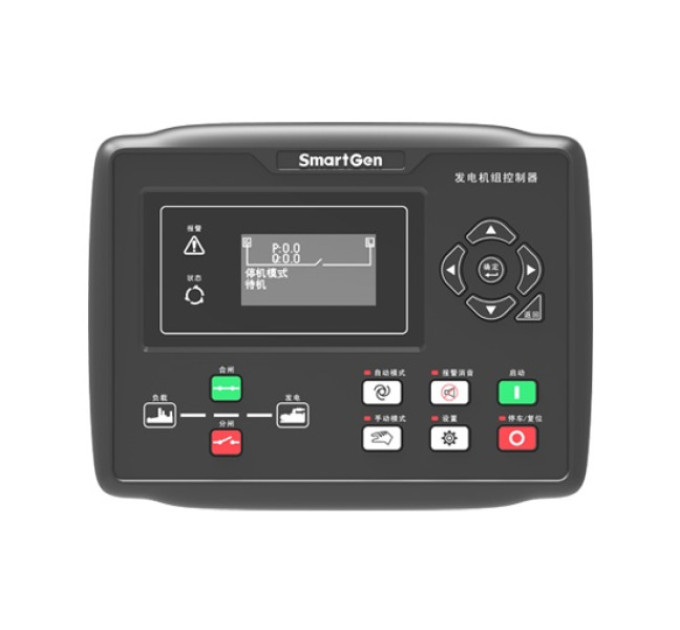

SmartGen HGM8110DC-2 Контролер генератора

Технічні характеристики:
Дисплей VFD
Панель управління Кремнієва гума
Мова Китайська та англійська та інші
Цифрові входи 8
Релеовий вихід 8
Аналогові входи 5
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
CANBUS(1939) так
RTC та журнал подій так
Запланований запуск генератора так
Обслуговування так
Ethernet так
Розміри корпусу (мм) 242*186*53(мм)
Виріз панелі (мм) 214*160(мм)
Робоча температура (-40~+70)℃

Огляд продукту:
Контролер генератора HGM8110DC-2 спеціально розроблений для системи з одиничним пристроєм у застосуваннях постійного і змінного струму, який може пристосовуватися до екстремально високих/низьких температурних середовищ (-40~+70)°C. Контролер використовує самопідсвічуючийся вакуумно-флуоресцентний графічний дисплей (VFD) та електронні компоненти, які витримують екстремальні високі і низькі температури, щоб працювати надійно в екстремальних температурних умовах. Після ретельного вивчення електромагнітної сумісності в різних ситуаціях при проектуванні контролера, це забезпечує потужну гарантію надійної роботи контролера в складному середовищі сильного електромагнітного впливу. Контролер має структуру з роз'ємними терміналами, що дуже зручно для обслуговування та оновлення продукту. Контролер може відображати китайську, англійську та інші різноманітні мови.

Контролер генератора HGM8110DC-2 інтегрує цифровізацію, інтелектуалізацію та мережеві технології, які використовуються для автоматизації та моніторингу системи одного пристрою, щоб забезпечити автоматичний запуск/зупинку, вимірювання даних постійного та змінного струму, захист від аварій та функції "три віддалених". Контролер використовує технологію 32-бітних мікропроцесорів, що забезпечує точне вимірювання різних параметрів, налаштування фіксованих значень тощо. Більшість параметрів можна налаштувати з панелі переднього панелі, а всі параметри можна налаштувати за допомогою ПК через порт USB або RS485 або RS232 або ETHERNET для налаштування та моніторингу. Він може широко використовуватися у всіх типах автоматичних систем керування генератором з компактною конструкцією, простими з'єднаннями та високою надійністю.

Контролери серії HGM8100DC включають HGM8110DC та HGM8110DC-2. HGM8110DC-2 - це оновлена версія HGM8110DC. Порівняльна характеристика моделей HGM8110DC та HGM8110DC-2 наведена у таблиці.

ВЛАСТИВОСТІ ТА ХАРАКТЕРИСТИКИ

HGM8110DC-2: Це контролер постійного струму генератора та використовується для автоматизованих систем одиночного управління для керування запуском/зупинкою генератора через дистанційний сигнал; він особливо підходить для автоматизованої системи одиниць, що складаються з 1-шляхового постійного струму та 1-шляхового змінного струму.
Основні характеристики такі:
32-бітний ARM SCM, високоінтегроване апаратне забезпечення, підвищується надійність;
Вакуумно-флуоресцентний дисплей (VFD), вибірковий китайський/англійський інтерфейс, який можна вибрати на місці, що забезпечує зручність для налагодження персоналу фабрики;
ЖК-дисплей виготовлений з арканіту твердого екрану з високою стійкістю до зношування та подряпин;
Силіконова панель та кнопки, більша адаптованість до екстремальних температурних умов;
Інтерфейси зв'язку RS485 та RS232, які можуть реалізувати функції "три віддалені" (дистанційне керування, дистанційне вимірювання та дистанційний зв'язок) за допомогою протоколу MODBUS;
Порт зв'язку ETHERNET, який може реалізувати метод моніторингу ETHERNET (потрібний контролер з портом ETHERNET);
Обладнаний портом CANBUS, який може підключатися до двигуна ECU з J1939, що не тільки може моніторити часто використовувані дані (такі як температура води, нафтовий тиск, швидкість, витрата палива тощо) машини ECU, але і керувати запуском, вимкненням, підвищенням швидкості та пониженням швидкості через порт CANBUS (потрібний контролер з інтерфейсом CANBUS);
Підходить для 3-фазних 4-жильних, 3-фазних 3-жильних, однофазних 2-жильних та 2-фазних 3-жильних систем з напругою 120/240 В та частотою системи 50/60 Гц;
Збирає та відображає параметри струму, напруги, частоти та потужності 3-фазного змінного струму:
Збирає та відображає параметри струму, напруги та потужності постійного струму:
Змінний струм Постійний струм
Лінійна напруга (Uab, Ubc, та Uca) Напруга U
Фазова напруга (Ua, Ub, та Uc) Потужність
Послідовність фаз Струм I
Частота Гц Акумульована електрична енергія
Навантаження
Струм Ia, Ib, Ic А (одиниця)
Кожна фаза та загальна активна потужність P кВт (одиниця)
Кожна фаза та загальна реактивна потужність Q квар (одиниця)
Кожна фаза та загальна активна потужність S кВА (одиниця)
Кожна фаза та середній коефіцієнт потужності λ 1 (одиниця)
Накопиченна загальна потужність генератора W кВт-год, квар-год, кВА-год (одиниця)
Земляний струм I А (одиниця)
Для генератора змінного
