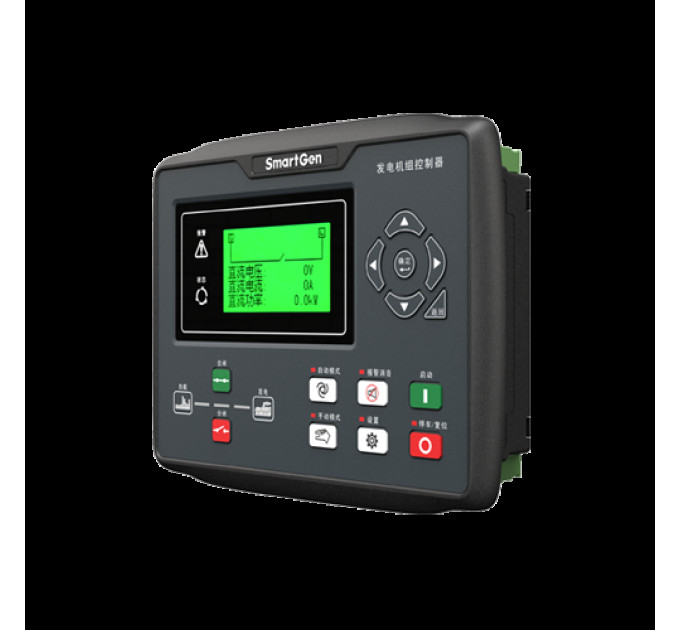

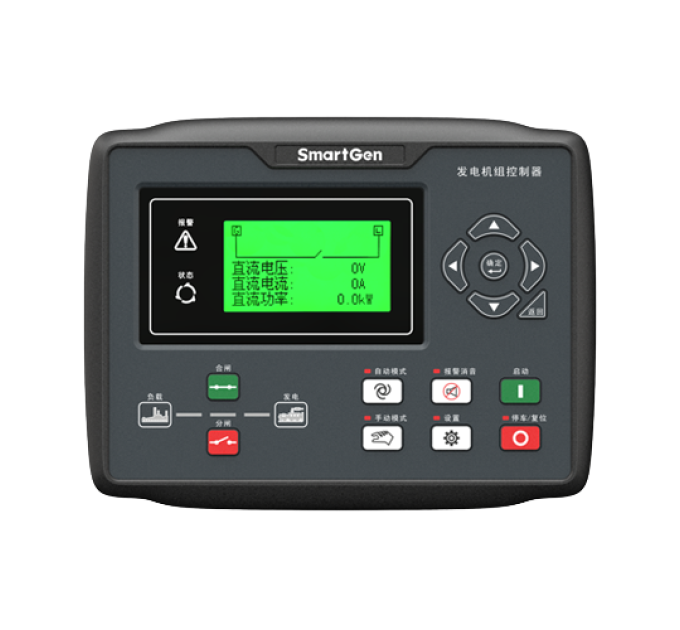

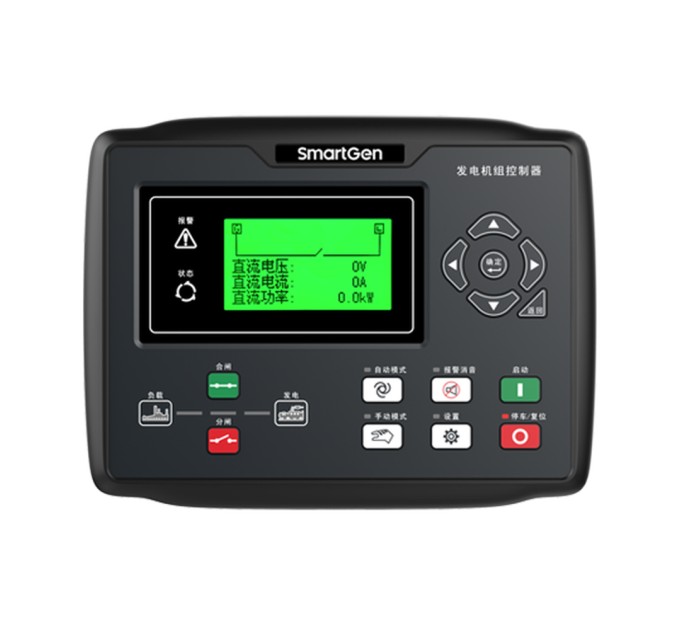

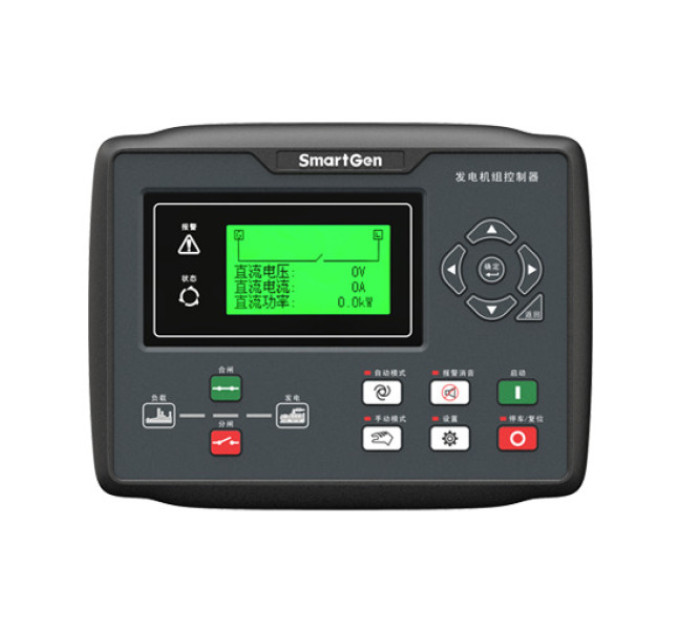

SmartGen HGM8110DC-1 Контролер генератора

Технічні параметри:
Дисплей: LCD
Панель управління: кремнієвий каучук
Мова: китайська і англійська
Цифрові входи: 8
Реле виходу: 8
Аналогові входи: 5
Система змінного струму: 1P2W/2P3W/3P3W/3P4W
Частота генератора: 50/60 Гц
CANBUS(1939): так
RTC та журнал подій: так
Запланований запуск генератора: так
Обслуговування: так
Ethernet: так
Живлення від постійного струму: DC(8-35)V
Розміри корпусу (мм): 242*186*53
Виріз панелі (мм): 214*160
Робоча температура: (-40~+70)℃

Огляд продукту:
Контролер генератора HGM8110DC-1 призначений особливо для системи одиничного блоку в змінному і постійному струмах, який може працювати в екстремальних умовах високих/низьких температур (-40°C~+70°C). Контролер використовує LCD з функцією нагріву при низькій температурі та електронні компоненти, що витримують екстремальні високі та низькі температури, щоб працювати надійно в екстремальних температурних умовах. Після ретельного вивчення електромагнітної сумісності в різних ситуаціях при проектуванні, це забезпечує потужну гарантію для надійної роботи контролера в складному середовищі з сильним електромагнітним впливом. Контролер має структуру з роз'ємними клемами, що дуже зручно для обслуговування, оновлення та оновлення продукту. Контролер може відображати мови китайською та англійською.

Контролер генератора HGM8110DC-1 інтегрує цифровізацію, інтелектуалізацію та мережеву технологію, яка використовується для автоматизації генератора та системи моніторингу одиничного блоку для досягнення автоматичного запуску/зупинки, вимірювання даних постійного струму і змінного струму, захисту від аварій та функцій "три дистанційних". Контролер використовує технологію мікропроцесора 32-біт, яка реалізує точне вимірювання різних параметрів, налаштування фіксованих значень, встановлення часу, налаштування порогового значення та інше. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати за допомогою ПК через порт USB, або RS485 або RS232 або ETHERNET для налаштування та моніторингу. Його можна широко використовувати в усіх типах автоматичних систем керування генератором з компактною конструкцією, простими з'єднаннями та високою надійністю.

HGM8110DC-1: Це контролер генератора постійного струму і використовується для автоматизації систем змінного і (або) постійного струму для керування запуском/зупинкою генератора через дистанційний сигнал; Він особливо підходить для автоматизованої системи одиниць, яка складається з 1-канального постійного струму та 1-канального змінного струму.

Основні характеристики наступні:
1. 32-бітний процесор ARM SCM, високоінтегроване апаратне забезпечення, покращується надійність;
2. Великий графічний дисплей з подогрівом самообігріву LCD, вибірковий китайсько-англійський інтерфейс, який можна вибрати на місці, щоб зробити налагодження зручним для персоналу заводу;
3. LCD використовує твердий екранний акриловий матеріал з відмінною зносостійкістю та стійкістю до подряпин;
4. Панель з кремнієвого каучуку та кнопки, висока пристосованість до екстремальних температурних умов;
5. RS485 та RS232 інтерфейси зв'язку, які можуть реалізувати функції "три дистанційних" (дистанційне керування, вимірювання та зв'язок на відстані) за допомогою протоколу MODBUS;
6. Порт зв'язку ETHERNET, який може реалізувати метод моніторингу ETHERNET (потрібен контролер із портом ETHERNET);
7. Оснащений портом CANBUS, який може підключати двигун ECU до J1939, що дозволяє не тільки моніторити часто використовувані дані (такі як температура води, тиск масла, швидкість, споживання пального та інше) машини ECU, але і керувати запуском, вимиканням, підвищенням швидкості та зниженням швидкості через порт CANBUS (потрібен контролер із інтерфейсом CANBUS);
8. Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з напругою 120/240 В та частотою системи 50/60 Гц;
9. Збирає та відображає напругу, струм, частоту та потужність генератора;
10. Збирає та відображає напругу, струм та потужність постійного струму:
AC DC
Лінійна напруга (Uab, Ubc та Uca) Напруга U
Фазна напруга (Ua, Ub та Uc) Потужність
Послідовність фаз Поточний I
Частота Частота Гц Акумульована електрична енергія
Навантаження
Поточний Ia, Ib, Ic А (одиниця)
Кожна фаза та загальна активна потужність P кВт (одиниця)
Кожна фаза та загальна реактивна потужність Q квар (одиниця)
Кожна фаза та загальна видима потужність S кВА (одиниця)
Кожна фаза та середній коефіцієнт потужності λ 1 (одиниця)
Загальна сума потужності генератора W кВт, квар, кВА (одиниця)
Земельний струм I A (одиниця)
11. Для генератора змінного струму контролер має функції виявлення перенапруги та піднапруги, перевищення та підвищення частоти, перевищення струму, перевищення потужності, обернену потужність, втрату фази та функції виявлення оберненої послідовності фаз; для генератора постійного струму контролер має функції виявлення перенапруги та піднапруги, перевищення струму та перевищення потужності;
12. 3 фіксовані аналогові датчики
