SmartGen HGM4020DC - мобільна базова станція зв'язку + RS485

Технічні параметри:

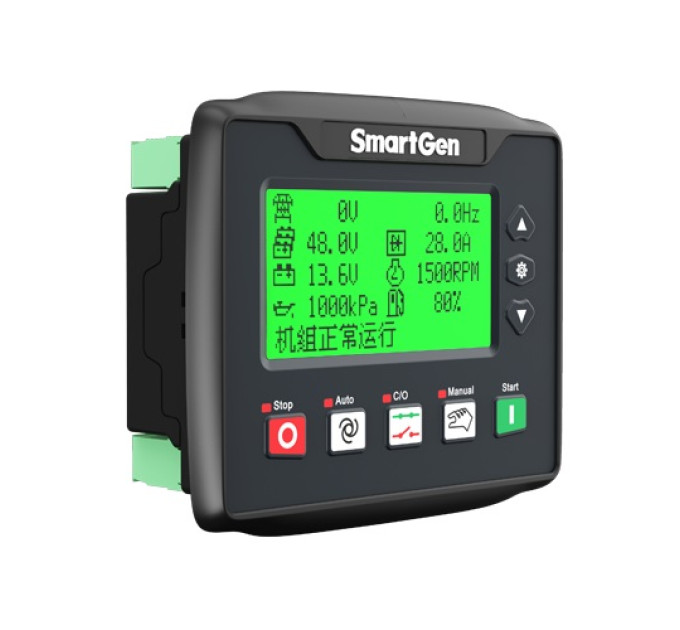

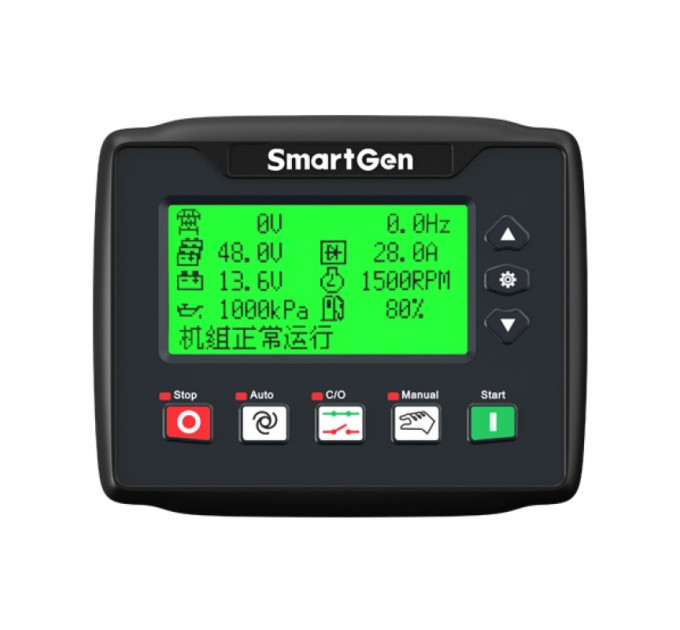

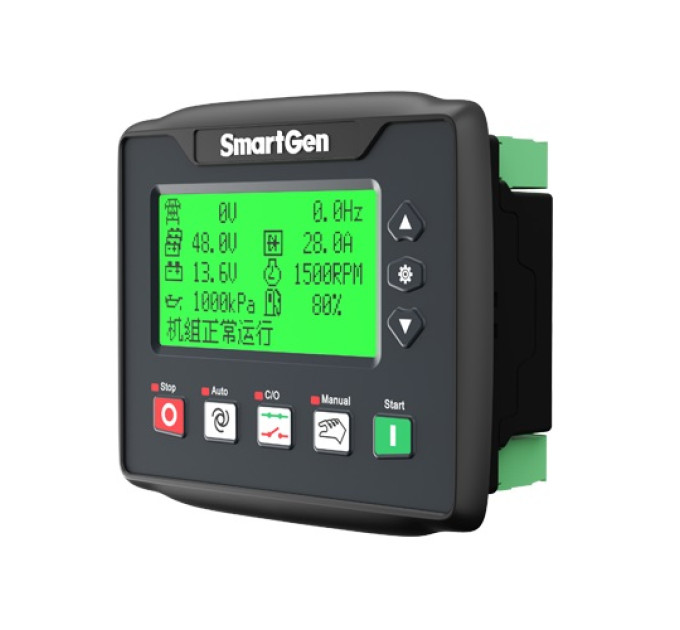

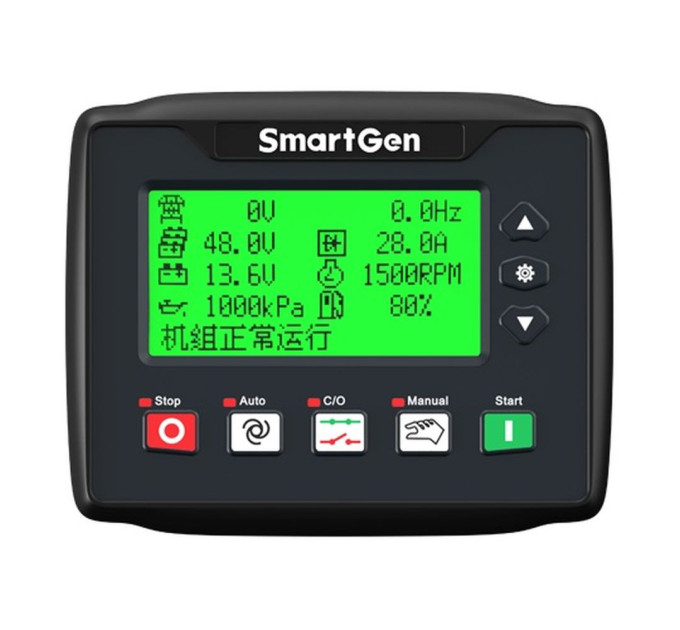

Дисплей LCD (132*64)
Панель управління: силіконова гума
Мова: китайська та англійська
Цифрові входи: 6
Реле виходів: 5
Система змінного струму: 1P2W/2P3W/3P3W/3P4W
Частота альтернатора: 50/60 Гц
Інтерфейс моніторингу: USB/RS485
Програмований інтерфейс: USB/RS485
RTC та журнал подій так
Живлення від Джерела живлення DC(20-65)V
Розміри корпусу (мм): 135*110*44
Виріз на панелі (мм): 116*90
Робоча температура: (-25~+70)°C

Огляд продукту:
Контролер дизель-генератора HGM4020DC спеціально призначений для мобільної базової станції зв'язку, його функції повністю відповідають реальній ситуації на мобільній станції. Він не тільки підходить для автоматичного запуску/зупинки дизель-генератора в різних умовах запуску, функції вимірювання даних, функції захисту від аварій тощо, але також може керувати перемикачами шести випрямлячів і їх параметрами, одночасно він може контролювати температуру приміщення і напругу акумуляторних батарей, щоб автоматично запускати/зупиняти дизель-генератор і забезпечувати нормальну роботу базової станції.

Контролер дизель-генератора HGM4020DC використовує технологію мікропроцесорів з точним вимірюванням параметрів, регулюванням фіксованих значень, встановленням часу та налаштуванням заданих значень тощо. Всі параметри можна налаштувати з панелі переднього панелю або через програмований інтерфейс (USB або RS485 інтерфейс) через ПК. Він може широко використовуватися в усіх типах автоматичних систем керування дизель-генераторами завдяки компактній конструкції, передовим схемам, простим з'єднанням і високій надійності.

ХАРАКТЕРИСТИКИ ТА ВЛАСТИВОСТІ

Дисплей 132x64 з підсвіткою, вибирається мовний інтерфейс (китайська та англійська), кнопкове керування;
Використано аркоподібний аркоподібний акриловий матеріал для захисту екрану з відмінною зносостійкістю та стійкістю до подряпин.
Силіконова панель та кнопки, які можуть використовуватися в умовах високої температури.
Два способи зв'язку через RS485, один з яких керує випрямлячами і надає їм живлення 5 В, а інший використовується для дистанційного керування.
Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з напругою 120/240 В та частотою 50/60 Гц;
Збирає і показує параметри напруги/частоти трьохфазного джерела живлення.
Для джерела живлення контролер має функції виявлення перевищеної та недостатньої напруги та втрати фази, а також можуть бути вибрані правила для джерела живлення.
Точно збирає параметри двигуна.
Тиск мастила (ТМ) кПа/psi/bar
Рівень палива (РП) % (одиниця) Залишилася кількість палива L (одиниця)
Швидкість (об/хв) об/хв (об/хв)
Напруга акумулятора V (одиниця)
Напруга зарядного пристрою V (одиниця)
Накопичення робочого часу
Накопичення запусків
Температура приміщення може бути зібрана, якщо температура занадто висока, буде запущено кондиціонер у приміщенні;
Напруга акумуляторного блоку (48 В) може бути зібрана, якщо напруга акумуляторного блоку знижується, генератор буде запущено для заряджання акумулятора;
6 умов запуску можуть бути вільно згруповані: сигнал аномального струму, дистанційний сигнал запуску, аномальна мережа та висока температура приміщення, аномальна мережа та низька напруга акумуляторного блоку, запланований запуск та циклічний запуск/зупинка;
4 вибору вимог щодо зупинки і груп завершення заряджання акумуляторів для завершення зупинки після аномальної мережі та низької напруги акумуляторів;
5 виходів реле, які включають 1 вихід для запуску, 1 вихід для рівня палива, 3 програмовані виходи;
6 вхідних цифрових портів, у яких вхідний порт 5 та вхідний порт 6 можуть бути мультиплексовані як гнучкий датчик 1 та гнучкий датчик 2;
2 гнучкі датчики, які можна вибрати як датчик температури, датчик тиску або датчик рівня палива; гнучкий датчик 1 також може бути налаштований як датчик температури приміщення;
Можна використовувати безпосередньо декілька датчиків температури, тиску та рівня палива, а параметри можна налаштувати користувачем;
Підходить для перемикачів для керування випрямлячами та функцій встановлення напруги та струму виходу;
Можна вибрати кілька умов від'єднання пускача (датчик швидкості, генерування та тиск мастила);
Функція моніторингу доступу, яка може забезпечити безпеку для приміщення;
З функцією екстреного запуску;
З запланованою функцією вимкнення (щомісячно, щотижня, щоденно, можливо встановити час тривалості);
З обмеженням роботи, яке має обмежити дизель-генератор в автоматичному режимі;
З функцією циклічного запуску/зупинки, яка керує початком/зупинкою дизель-генератора протягом певного часу циклічно;
З протоколом роботи та годинником в реальному часі. Максимум 50 записів про роботу можна запам'ятати (петлеве збереження);
З журналом обслуговування. Максимум 20 записів можна запам'ятати (петлеве збереження);
З журналом подій. Максимум 99 записів можна запам'ятати (петлеве збереження);
Функція налаштування параметрів: користувачі можуть налаштувати параметри, і параметри, визначені користувачем, будуть збережені во внутр
