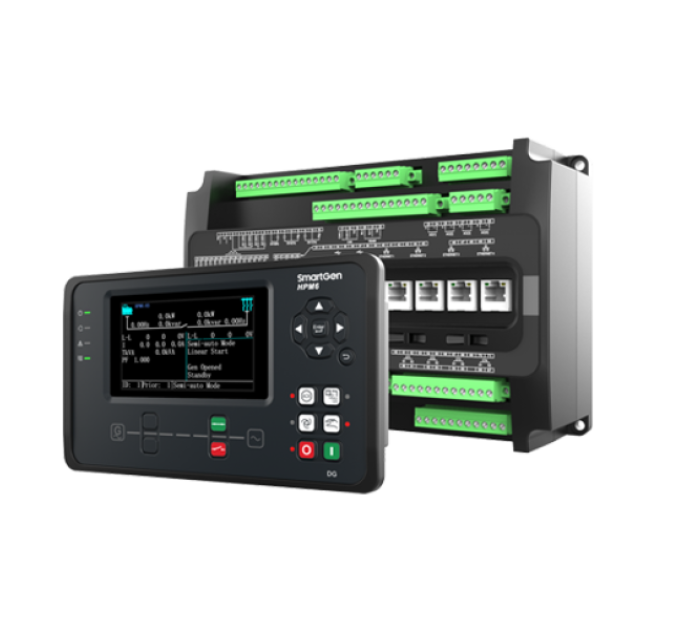

SmartGen HPM6-PPU — контролер управління електроживленням

0 UAH

Уточнюйте у менеджера
Код товару: HPM6-PPU

0 UAH з ПДВ

Знайшли дешевше?

Технічні параметри:

Діапазон робочої напруги: DC(8~35)V

Загальні розміри: 250 × 165 × 83 мм

Розміри для монтажу: 237,5 × 152,5 мм

Робоча температура: (-25~+70)°C

Вага: 1,31 кг

Огляд продукту:
Контролер управління електроживленням HPM6-PPU/HPM6D/HPM6D-PPU-RM — спеціальна система управління електроживленням для морських застосувань. Система здійснює керування генераторними установками, функції захисту та контролю електроживлення. Це справжня система з багатьма головними вузлами, де функція управління електроживленням реалізується шляхом обчислення усіма блоками керування генераторів. Один із блоків визначений як «командний блок», який відповідає за розрахунок управління електроживленням генераторів.

HPM6-PPU може реалізовувати запуск/зупинку, синхронізацію та розподіл навантаження для до 20 генераторів. Кожен блок керування підключається через мережеву шину з функцією кільцевого резервування на рівні пристрою.

Конфігурація моделі:
Залежно від функцій контролера, він визначається як:

Основний дизельний контролер управління генератором (DG)

Контролер управління валовим генератором (SG)

Контролер управління береговим живленням (SC)

Контролер управління трансформатором (TR)

Контролер перемикача шин (BTB)

Всі контролери використовують один набір апаратного забезпечення (головний модуль керування + модуль дисплея).

Продуктивність та характеристики:
Контролер HPM6-PPU має роздільну конструкцію, що складається з дисплейного модуля HPM6D/HPM6D-PPU-RM та головного модуля керування HPM6-PPU.

4,3-дюймовий LCD-дисплей, роздільна здатність 480×272, з підсвіткою, інтерфейс відображення китайською, англійською та іншими мовами;

Підходить для систем: 3-фазна 4-провідна, 3-фазна 3-провідна, 2-фазна 3-провідна та однофазна з частотою 50/60 Гц;

Функція PLC дозволяє користувачу визначати логіку керування;

Функція користувацької SLD-схеми системи;

Захист паролем у 3 рівні, два рівні пароля дозволяють налаштовувати елементи конфігурації, які користувач може змінювати;

3 накопичувані дані, два користувацькі накопичувані дані (користувач A та користувач B), користувач може очищати їх у будь-який час;

Налаштування параметрів: більшість параметрів можна змінювати на передній панелі контролера або через ПК за допомогою USB, RS485 або RJ45;

Журнал тривог, що не втрачається при відключенні живлення, максимум 500 записів;

Журнал подій, що не втрачається при відключенні живлення, максимум 500 записів;

Функція користувацького протоколу;

Функція користувацьких даних шини, можливість зчитувати дані інших контролерів генераторів;

Аналіз гармонік та відображення форм сигналу напруги та струму генератора;

Відстеження кривих даних у реальному часі;

Функція «чорної скриньки»: запис даних до та після тривоги, аналіз даних через ПК;

Головний модуль керування може записувати на USB та аналізувати дані через ПК;

Дисплейний модуль може відкривати USB і зберігати файли конфігурацій.
