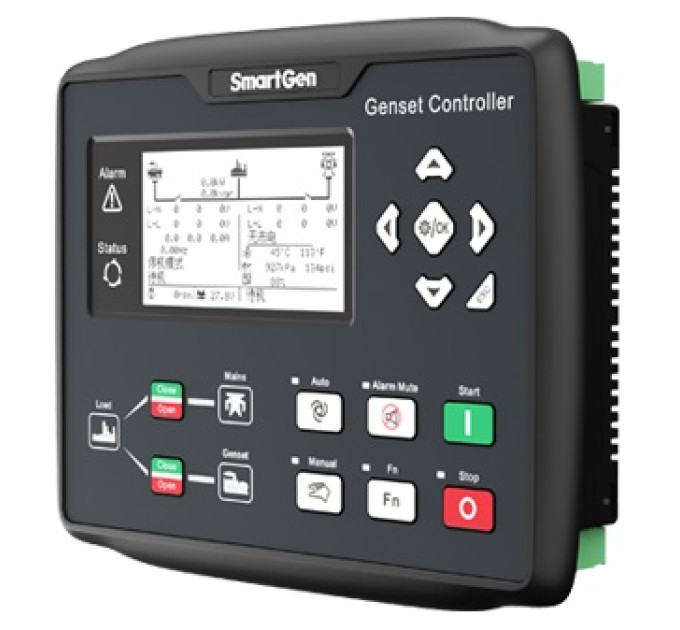

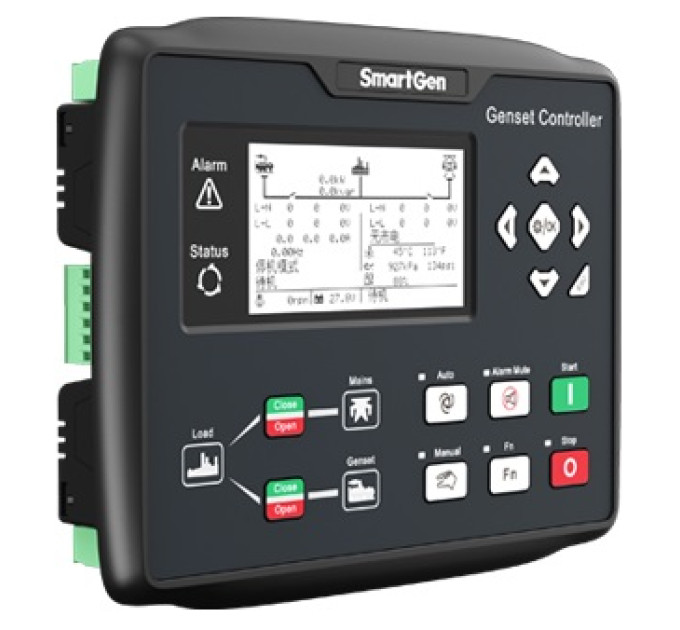

SmartGen HGM9420N Контролер дизельного генератора

Технічні параметри:
Дисплей LCD (240*128)
Мова Китайська & Англійська & Інші
Цифрові входи 10
Релеові виходи 8
AMF так
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Виявлення і відображення кВ/А так
Інтерфейс моніторингу RS485
Програмований інтерфейс RS485/USB/EHTERNET
CANBUS(1939) так
RTC та журнал подій так
Запланований запуск дизельного генератора так
Обслуговування так
SMS так
Ethernet так
Живлення від постійного струму DC(8～35)V
Габаритні розміри корпусу (мм) 242*186*49
Виріз панелі (мм) 214*160
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер дизельного генератора HGM9420N_HGM9420LT призначений для автоматичного керування одним генератором для забезпечення автоматичного запуску/АВР/синхронного переходу/моніторингу у хмару. Ця серія контролерів поєднує в собі цифрові технології, інтелект та мережеві технології. Він обладнаний графічним дисплеєм LCD, опціональними китайською, англійською та іншими мовами інтерфейсу, надійний та простий у використанні.

Контролер дизельного генератора HGM9420N_HGM9420LT застосовує технологію 32-бітного мікропроцесора, що забезпечує точне вимірювання багатьох параметрів, налаштування значень, часу, налаштування порогу тощо. Більшість параметрів можна налаштувати з передньої панелі. Всі параметри можна налаштувати через USB або порт RS485 на ПК. Контролер обладнаний портом SAE J1939, який може спілкуватися з кількома блоками керування двигуном (ECU) за стандартом J1939. З компактною конструкцією, простим проведенням проводки та високою надійністю він може бути використаний у різних системах автоматизації генераторів.

Контролер дизельного генератора HGM9420N_HGM9420LT може підключатися до модуля розширення мережевого зв'язку SGE02-4G, який дозволяє підключати генератор до Інтернету. Після входу контролера на сервер у хмарі, він може завантажувати інформацію про дані (включаючи: місцезнаходження GPS, висоту тощо) в реальному часі на відповідний сервер у хмарі. Користувачі можуть в реальному часі моніторити та перевіряти стан роботи генератора та журнал подій за допомогою мобільного додатка (IOS або Android) або схожого термінального пристрою на ПК. Модуль мережевого зв'язку має функцію SMS-повідомлень.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ
HGM9420N_HGM9420LT: підходить для моніторингу електроживлення для автоматичного управління перемиканням Мережа/Генератор (АВР). Він використовується для одиниці автоматизованої системи, створеної за допомогою одного Головного джерела живлення та одного Генератора. Головне джерело живлення може бути відключене, відключаючи параметри головного джерела живлення для автоматизації одиниці. Запуск та зупинка генератора може бути автоматично керована сигналом віддаленого запуску. Головне джерело живлення може бути активоване лише за допомогою налаштування параметрів головного джерела живлення для відображення лише параметрів головного джерела живлення; за допомогою сигналу віддаленого запуску генератора може бути автоматично керована зупинкою та запуском. Функція синхронного переходу може бути активована для реалізації синхронного переходу між Генератором та Головним джерелом живлення.

Основні характеристики такі:

- Дисплей LCD роздільною здатністю 240x128 з підсвічуванням, багатомовний інтерфейс (включаючи англійську, китайську та інші мови), які можна обрати на місці, що забезпечує зручність для персоналу заводу під час налагодження; Для інших мов потрібно створити мовний пакет за допомогою програмного забезпечення для ПК;
- Мовні пакети включають: спрощену китайську, традиційну китайську, англійську, іспанську, португальську, російську, арабську, турецьку, тайську, французьку, польську, німецьку, італійську, нідерландську;
- 2 RS485 та 1 RJ45 порт для зв'язку, "4 віддалених керувань" (віддалене керування, віддалене вимірювання, віддалений зв'язок та віддалена настройка) можуть бути реалізовані за допомогою протоколу MODBUS;
- 1 клавіша функції Fn, може бути налаштована на іншу функцію на панелі або функцію клавіші Fn;
- Підходить для систем з трьохфазними 4-провідними, 3-фазними 3-провідними, однофазними 2-провідними та двофазними 3-провідними системами з напругою 120/240 В і частотою 50/60 Гц;
- Збирає та відображає 3-фазні напруги мережі/генератора, 3-фазні струми, частоту, потужність навантаження та гармонійні параметри напруги генератора;
- У мережі є функції перевищення напруги, недостатньої напруги, перевищення частоти, недостатньої частоти, втрати фази, функція послідовності обертання; Генератор має функції перевищення напруги, недостатньої напруги, перевищення частоти, недостатньої частоти, перевищення струму, перевищення потужності, зворотню потужність, втрату фази, зворотну послідовність фаз, непостійність високої напруги, непостійність спотворення форми, замикання на землю, непостійність високого струму, низький коефіцієнт потужності, функція виявлення втрати збудження;
- Параметри для включення синхронного переходу: різниця напруги між генератором та мережею, різниця частоти між генератором та мереж
