SmartGen HGM9620 Контролер генератора

Технічні параметри:
Дисплей 4,3 дюйма TFT-LCD (480*272)
Панель управління кремнієвий каучук
Мова Китайська, Англійська та інші
Цифрові входи 8
Реле виходи 8
Аналогові входи 5
AMF так
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Вимірювання кВт/Ампер та відображення так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
CANBUS(1939) так
RTC та журнал подій так
Запланований старт генератора так
Обслуговування так
ULP так
SMS так
Ethernet так
SD-карта так
Живлення DC(8～35)V
Розміри корпусу (мм) 266*182*45
Виріз панелі (мм) 214*160
Робоча температура (-25~+70)℃

Огляд продукту:
Контролери генераторів серії HGM96XX використовуються для автоматизації та контролю систем генераторів одиниць, щоб забезпечити автоматичний запуск/зупинку, вимірювання даних, захист від аварій та «три дистанційні» (дистанційне керування, дистанційне вимірювання та дистанційне спілкування). Контролер використовує великий рідкокристалічний дисплей (LCD) та мовний інтерфейс китайською, англійською або іншими мовами, що дозволяє легко та надійно користуватися.

Контролер HGM96XX використовує технологію 32-бітного мікропроцесора з точним вимірюванням параметрів, налаштуванням фіксованих значень, встановленням часу та налаштуванням порогів тощо. Більшість параметрів можна налаштувати з панелі переднього панелі, а всі параметри можна налаштувати за допомогою ПК (через порт USB) та налаштувати та контролювати за допомогою портів RS485 та ETHERNET. Контролери обладнані слотом Micro SD для запису даних про реальний час роботи для зручного перегляду та вчасного виявлення несправностей. Їх можна широко використовувати в численних системах автоматичного керування генераторами завдяки компактній конструкції, простим з'єднанням та високій надійності.

Характеристики та властивості:
HGM9610, призначений для одиниць автоматизації, автоматичний запуск/зупинка одиниці виконується за допомогою сигналу здаленого керування.
HGM9620, має всі функції HGM9610, а також моніторинг електричної енергії мережі та функцію автоматичного перемикання мережа/генератор (AMF), особливо підходить для одиниць автоматизації, що включають мережу та генератор.

Ключові характеристики:
1. За допомогою мікропроцесора ARM на основі 32-бітного SCM, високоінтегрованого обладнання, нового рівня надійності.

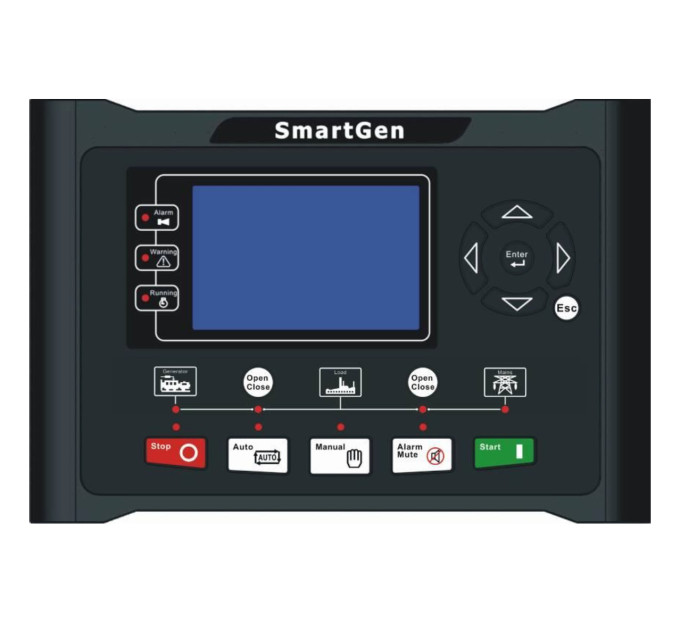

2. 480x272 LCD з підсвіткою, мовний інтерфейс (включаючи англійську, китайську або інші мови), який можна вибрати на місці, що робить пусконалагодження зручним для персоналу фабрики;
3. Покращена стійкість LCD до зносу та подряпин завдяки скляному екрану;
4. Панель з кремнієвого каучуку та кнопки для кращого управління в умовах високої температури;
5. Порт RS485 для забезпечення дистанційного керування, дистанційного вимірювання, дистанційного зв'язку за допомогою протоколу ModBus;
6. Інтерфейс мережевого зв'язку ETHERNET з кількома режимами моніторингу;
7. Порт Micro SD для запису даних про реальний час роботи;
8. Обладнаний функцією SMS (короткі повідомлення). Коли генератор спрацьовує тривогу, контролер може автоматично надсилати короткі повідомлення за допомогою SMS на максимум 5 телефонних номерів. крім того, статус генератора може бути керований та перевірений за допомогою SMS;
9. Обладнаний портом CANBUS і може спілкуватися з генератором J1939. Ви можете не лише моніторити часто використовувані дані (такі як температура води, налив тиску, швидкість, споживання пального та інші) машини ECU, але і контролювати запускання, вимикання, підвищення швидкості та падіння швидкості за допомогою порту CANBUS.
10. Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з напругою 120/240 В та частотою 50/60 Гц;
11. Збирає та відображає 3-фазні напругу, струм, параметри потужності та частоту генератора або мережі.
12. Для Мережі контролер має функції виявлення перенапруги та піднапруги, перевищення та підвищення частоти, втрати фази та неправильної послідовності фаз; Для генератора, контролер має функції перенапруги та піднапруги, перевищення та підвищення частоти, втрати фази, неправильної послідовності фаз, перевищення та зворотної потужності, перевищення струму;
13. 3 фіксовані аналогові датчики (температура, налив тиску та рівень рідини);
14. 2 налаштовувані датчики можуть бути встановлені як датчик температури, наливу тиску або рівня пального;
15. Точне вимірювання та відображення параметрів про Двигун,
16. Захист: автоматичний запуск/зупинка генератора, керування автоматичним перемикачем (ATS) з ідеальною індикацією несправностей та захистом;
17. Усі вихідні порти мають реле;
18. Налаштування параметрів: параметри можуть бути змінені та збережені у внутрішній пам'яті EEPROM і не втрачаються навіть у разі відключення електроживлення; більшість з них можуть бути налаштовані з використанням передньої панелі контролера, а всі можуть бути змінені за допомогою ПК через USB, RS485 або ETHERNET-порти.
19. Можна використовувати більше видів кривих температури, наливу тиску, рівня пального прямо і ко
