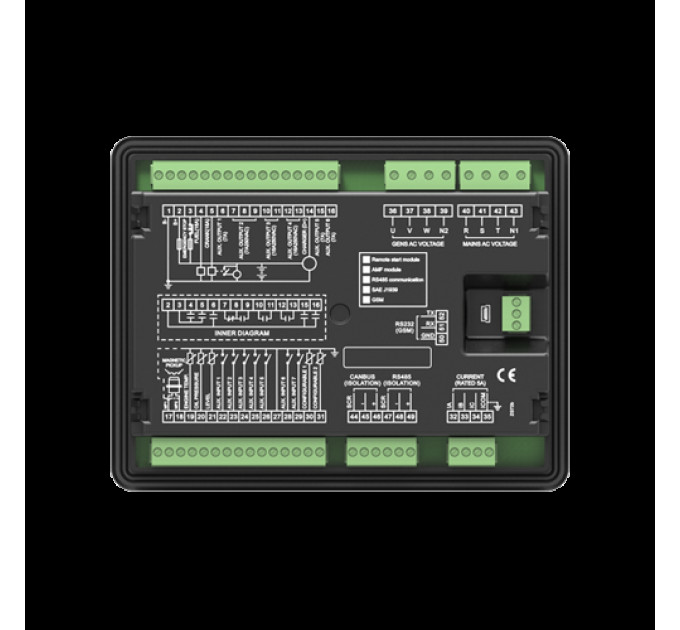

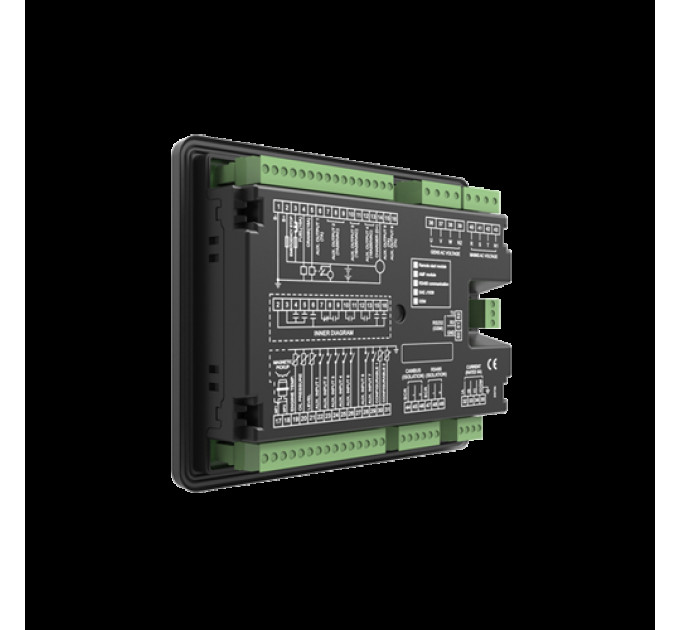

SmartGen HGM7220CAN Контролер генератора

Технічні параметри:
Дисплей LCD (132*64)
Панель управління силіконова гумова
Мова Китайська, Англійська та інші
Цифрові входи 7
Реле виходи 8
Аналогові входи 5
AMF так
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Вимірювання кВт/Ампер та відображення так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
CANBUS (1939) так
RTC та журнал подій так
Запланований запуск дизельного генератора так
Обслуговування так
ULP так
SMS так
Постачання змінного струму DC (8～35) В
Габаритні розміри корпусу (мм) 197*152*47
Виріз панелі (мм) 186*141
Робоча температура (-25～+70)℃

Огляд продукту:
Контролери генераторів серії HGM7200/7100A використовуються для автоматизації генератора та системи контролю за одиницею з метою автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та «трьох віддалених» функцій (віддалене керування, віддалене вимірювання та віддалене спілкування). Контролер використовує великий рідкокристалічний дисплей (LCD) та має вибірковий інтерфейс китайською, англійською або іншими мовами з легкою та надійною роботою.

Контролер серії HGM7200/7100A використовує технологію 32-бітного мікропроцесора з точним вимірюванням параметрів, налаштуванням фіксованих значень, налаштуванням часу та пороговим налаштуванням тощо. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна встановити за допомогою ПК (через порт USB) та можна налаштовувати та контролювати за допомогою портів RS485. Його можна широко використовувати в різних системах автоматичного керування генераторами завдяки компактній структурі, простим з'єднанням та високій надійності.

ПРАЦЕЗДАТНІСТЬ ТА ХАРАКТЕРИСТИКИ:
HGM7X10, модуль автоматичного запуску, керує генератором для автоматичного запуску або зупинки за допомогою сигналу дистанційного запуску.

HGM7X20, модуль автоматичної перевірки основної системи, оновлюється на основі HGM7X10, особливо для автоматичної системи, складеної з генератора та основної мережі.

Основні характеристики:
1. Захищений 32-бітний процесор на базі ARM з високою інтегрованістю апаратного забезпечення, новим рівнем надійності;
2. Дисплей LCD 132x64 з підсвіткою, багатомовний інтерфейс (включаючи англійську, китайську або інші мови), які можна вибрати на місці, що робить налагодження зручним для персоналу заводу;
3. Покращена стійкість до зносу та подряпин завдяки твердому акриловому екрану;
4. Силіконова панель та кнопки для кращої роботи в умовах високої температури;
5. Порт RS485 для віддаленого керування, віддаленого вимірювання, віддаленого спілкування за протоколом ModBus (тільки контролер з портом RS485);
6. Оснащений функцією SMS (короткі повідомлення). У разі спрацювання сигналу аварії генератора контролер може автоматично надсилати короткі повідомлення за допомогою SMS на максимум 5 телефонних номерів. крім того, статус генератора можна керувати та перевіряти за допомогою SMS (контролер із портом GSM);
7. Оснащений портом CANBUS і може взаємодіяти з генератором J1939. Ви не тільки можете відслідковувати часто використовувані дані (такі як температура води, нафтовий тиск, швидкість, споживання палива та інші) двигуна ECU, але й керувати запуском, вимкненням, підвищенням швидкості та зниженням швидкості через порт CANBUS (контролер із портом CAN Bus);
8. Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з напругою 120/240 В та частотою 50/60 Гц;
9. Збирає та відображає 3-фазну напругу, струм, параметри потужності та частоту генератора або основної мережі.
10. Для основної мережі контролер має функції виявлення перевищеної та недостатньої напруги, перевищеної та недостатньої частоти, втрати фази та неправильності послідовності фаз; Для генератора контролер має функції виявлення перевищеної та недостатньої напруги, перевищеної та недостатньої частоти, втрати фази, неправильності послідовності фаз, перевищеної та зворотної потужності, перевищеної та недостатньої потужності.
11. 3 фіксовані аналогові датчики (температура, нафтовий тиск та рівень рідини);
12. 2 налаштовуваних датчика можуть бути встановлені як датчики температури або рівня палива;
13. Точне вимірювання та відображення параметрів про двигун,
14. Захист: автоматичний запуск/зупинка генератора, керування автоматичним перемиканням (ATS) з ідеальним показом несправностей та захисною функцією;
15. Всі вихідні порти - виходи реле;
16. Налаштування параметрів: параметри можна змінювати та зберігати во внутрішній пам'яті EEPROM і не втрачати навіть в разі відключення електроживлення; більшість з них можна налаштувати з передньої панелі контролера, а всі можуть бути змінені за допомогою ПК через порти USB або RS485.
17. Більше видів кривих температури, нафтового тиску, рівня палива можуть бути використані безпосередньо, і користувачі можуть самостійно визначати криві датчика;
18. Багато варіантів умов відключення колінчастого вала (датчик швидкості, нафтовий тиск, частота генератора) є опціональними;
19. Широкий діапазон живлення
