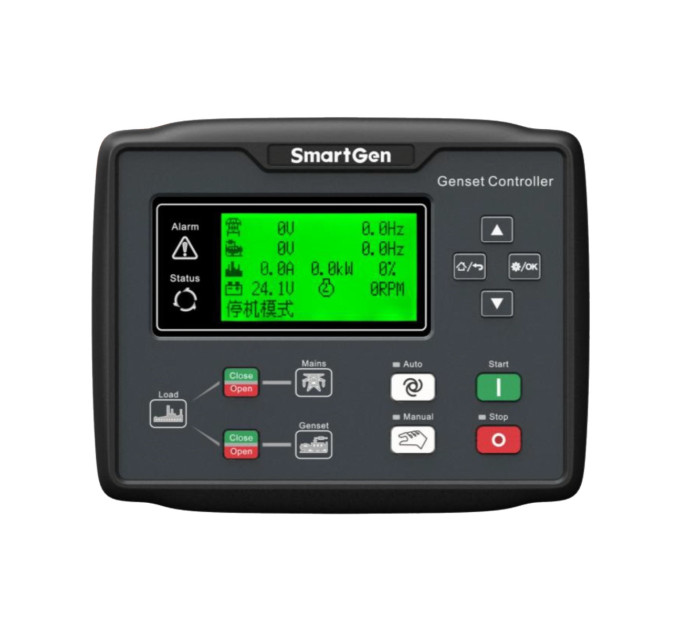

SmartGen HGM6120NC Контролер генератора

Технічні параметри:
Дисплей LCD (132*64)
Панель керування з кремнієвого каучуку
Мова Китайська та Англійська та Інші
Цифрові входи 5
Реле виходу 6
Аналогові входи 3
AMF так
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Виявлення та відображення кВт/Ампер так
Інтерфейс монітора RS485
Програмований інтерфейс USB/RS485
RTC та журнал подій так
Запланований запуск генератора так
Обслуговування так
Постачання постійного струму DC(8～35)V
Розміри корпусу (мм) 209*166*44
Вирізка панелі (мм) 186*141
Робоча температура (-25～+70)℃

Огляд продукту:
Автоматичний контролер серії HGM6100NC, інтегруючи цифрові, інтелектуальні та мережеві техніки, використовується для автоматичного керування та моніторингу системи генератора. Він може виконувати функції автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та три "віддалені" функції (дистанційне керування, дистанційне вимірювання та дистанційне зв'язку). Контролер використовує дисплей LCD, опціональний дисплей, включаючи китайську, англійську, іспанську, російську, португальську, турецьку, польську та французьку з легкою та надійною роботою.

Автоматичний контролер серії HGM6100N використовує мікропроцесорну техніку, яка забезпечує точне вимірювання, налаштування значень, встановлення часу та порогових значень тощо. Усі параметри можуть бути налаштовані з передньої панелі або за допомогою інтерфейсу USB або RS485, щоб налаштувати через ПК. Він може широко використовуватися у всіх типах автоматичних систем керування за своєю компактною конструкцією, простими з'єднаннями та високою надійністю.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ:

Контролер HGM6100N має шість варіантів:

HGM6110N/6110NC/6110CAN: Модуль автоматичного запуску, він керує генератором для запуску/зупинки за допомогою сигналу дистанційного запуску;

HGM6120N/6120NC/6120CAN: На основі HGM6110N/6110NC/6110CAN, він додає моніторинг мережі змінного струму та автоматичне перемикання мережі/генератора (AMF), особливо підходить для автоматизованої системи, складеної з мережі та генератора.

Примітка 1: HGM6110NC/6120NC має порт RS485, HGM6110N/6120N - ні. HGM6110CAN/6120CAN має порт CAN, HGM6110N/6120N та HGM6110NC/6120NC - без нього.

Примітка 2: HGM6110/6120 береться як приклад для опису в цьому посібнику.

1. Дисплей LCD 132*64 з підсвічуванням, опціональний мовний інтерфейс (китайська, англійська, іспанська, російська, португальська, турецька, польська та французька), робота за допомогою кнопок;
2. Акриловий екран, покращена зносостійкість та стійкість до подряпин;
3. Панель та клавіші з кремнієвого каучуку можуть добре пристосовуватися до вищої та нижчої температури;
4. З портом зв'язку RS485 можна здійснити "три віддалені" функції за допомогою протоколу MODBUS;
5. З портом CANBUS, який може бути підключений до електронної ін'єкції з J1939, він не тільки може відстежувати часто використовувані дані (такі як температура води, тиск масла, швидкість обертання і витрата палива тощо), але й керувати запуском, зупинкою, високою швидкістю та низькою швидкістю (потрібен контролер з портом CANBUS) через порт CANBUS.
6. Підходить для системи змінного струму 3P4W, 3P3W, 1P2W та 2P3W (120В/240В), 50 Гц/60 Гц;
7. Може вимірювати та відображати напругу трьох фаз, струм трьох фаз, частоту, потужність параметрів мережі/генератора;
8. Мережа має функції перенапруги/піднапруги та відсутності фази; Генератори мають функції перенапруги/піднапруги, перехресного струму та перевищення потужності;
9. Точне вимірювання та відображення параметрів про двигун,
10. Захист від аварій: Автоматичний запуск/зупинка генератора, перемикання навантаження (керування ATS) та ідеальний відображення та захист від аварій;
11. З ETS, керування обертовим моментом холостого ходу, передпускове управління, регулювання падіння/підвищення швидкості, всі вони виходять в реле;
12. Налаштування параметрів: Дозволяє користувачу змінювати налаштування та зберігати їх в внутрішній пам'яті FLASH. Параметри не можуть бути втрачені навіть при вимкненні живлення. Усі параметри можна встановити не лише з передньої панелі, але й за допомогою інтерфейсу USB (або PS485), щоб налаштувати їх через ПК.;
13. Можна використовувати безпосередньо багато датчиків температури, тиску та рівня палива, параметри можуть бути визначені користувачем;
14. Можна вибрати багато умов відключення коливання (датчик швидкості, тиск масла, генератор);
15. З функцією аварійного запуску;
16. З функцією автоматичного ідентифікування кількості зубів маховика;
17. Діапазон живлення: (8~35)В постійного струму, пристосований до різних напруг стартового акумулятора;
18. Усі параметри використовують цифрову модуляцію, замість аналогової модуляції з використанням звичайного потенціометра, що покращує надійність та стабільність;
19. З функцією обслуговування. Можна вибрати типи (дата або час роботи) та встановити дії (попередження або аварійне вимкнення), коли час обслуговування закінчиться;
20. Журнал подій, реальний час, запланований запуск та зупинка насосного агрегат
