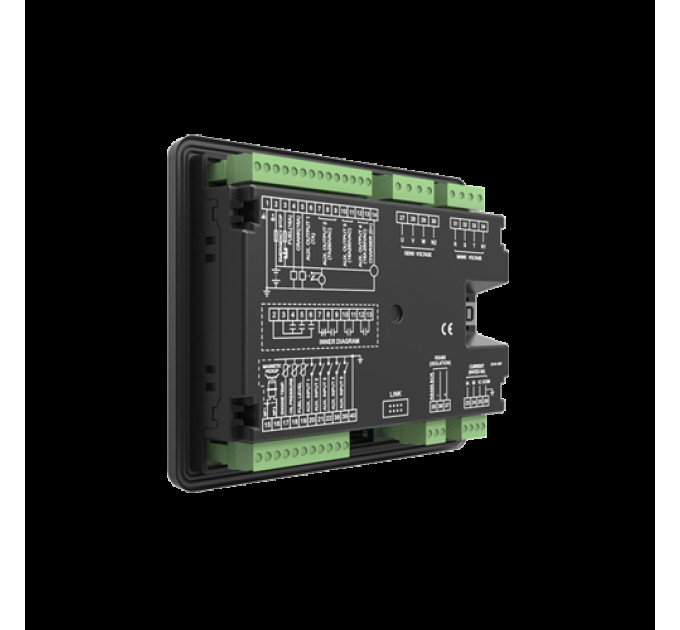

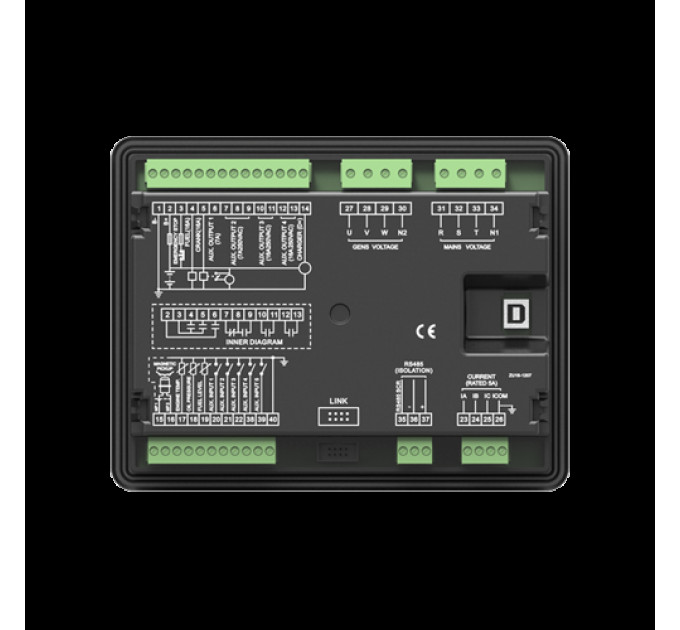

SmartGen HGM6120U2C Контролер генератора

Технічні характеристики:
Дисплей LCD (132*64)
Панель управління: силіконова гума
Мова: китайська, англійська та інші
Цифрові входи: 5
Реле виходу: 6
Аналогові входи: 3
AMF так
Система змінного струму: 1P2W/2P3W/3P3W/3P4W
Частота генератора: 50/60Гц
Виявлення та відображення кВт/А: так
Інтерфейс монітора: LINK/Два RS485
Програмований інтерфейс: LINK/Два RS485
Обслуговування так
Живлення від постійного струму: DC(8～35)V
Розміри корпусу (мм): 197*152*47
Виріз в панелі (мм): 186*141
Робоча температура: (-25～+70)℃

Огляд продукту:
Серія автоматичних контролерів HGM6100U2C, яка інтегрує цифрові, інтелектуальні та мережеві технології, використовується для автоматичного контролю та моніторингу генераторного набору. Вона може виконувати функції автоматичного запуску/зупинки, вимірювання даних, захист від аварій та три "віддалені" функції (віддалене керування, віддалене вимірювання та віддалена комунікація). Контролер використовує LCD дисплей, додатковий інтерфейс включає китайську, англійську, іспанську, російську, португальську, турецьку, польську та французьку мови з простою та надійною роботою.

Серія автоматичних контролерів HGM6100U2C використовує мікропроцесорну техніку, яка дозволяє досягти точного вимірювання, корегування значень, налаштування часу та порогових значень тощо. Всі параметри можуть бути налаштовані з передньої панелі або за допомогою інтерфейсу RS485, щоб відрегулювати через ПК. Це може бути широко використано в будь-якому типі автоматичної системи керування через його компактну структуру, прості з'єднання та високу надійність.

Характеристики та функції:

Контролер HGM6100U2C має два типи:

HGM6110U2C: Використовується для автоматизації одиниць. Він керує генератором, щоб запускати/зупиняти його за допомогою сигналу дистанційного запуску;

HGM6120U2C: На основі HGM6110U2C додається моніторинг мережі змінного струму та автоматичне перемикання мережі/генератора (AMF), особливо підходить для систем автоматизації, складених з мережі та генератора.

1. Дисплей LCD (132*64) з підсвічуванням, необов'язковий мовний інтерфейс (спрощений китайський, англійська, іспанська, російська, португальська, турецька, польська та французька), кнопкове управління;
2. Акриловий екран, покращена стійкість до зношування та подряпин;
3. Панель та кнопки з силіконового гелю добре адаптуються до високих та низьких температур;
4. З подвійними портами RS485 для зв'язку можна досягти "трьох віддалених" функцій за допомогою протоколу MODBUS;
5. Адаптується до систем змінного струму 3P4W, 3P3W, 1P2W та 2P3W (120В/240В), 50/60Гц;
6. Може вимірювати та відображати 3-фазне напругу, 3-фазний струм, частоту, потужнісні параметри мережі/генератора;
7. У мережі є функції перенапруги/піднапруги та відсутності фази; У генератора є функції перенапруги/піднапруги та перенапруги;
8. Точне вимірювання та відображення параметрів щодо двигуна,
9. Захист від перевантаження: Автоматичний запуск/зупинка генератора, перемикання навантаження (керування ATS) та ідеальний відображення несправностей та захист;
10. Іммобілізатор, керування обертовою швидкістю, керування попереднім підігрівом, керування збільшенням/зменшенням швидкості, всі вони є виходом реле;
11. Налаштування параметрів: дозволяє користувачу змінювати налаштування та зберігати їх у внутрішній пам'яті EEPROM. Параметри не можуть бути втрачені навіть при вимкненні живлення. Всі параметри можуть бути встановлені не лише з передньої панелі, але й за допомогою інтерфейсу RS485, щоб їх налаштувати через ПК;
12. Багато датчиків температури, тиску та рівня палива можуть бути використані безпосередньо, параметри можуть бути визначені користувачем;
13. Можна вибрати багато умов відключення колінчастого валу (датчик швидкості, нафтовий тиск, генератор);
14. Діапазон живлення: (8~35)В постійного струму, пристосований до різних напруг запуску батареї;
15. Усі параметри використовують цифрову модуляцію, замість аналогової модуляції за допомогою звичайного потенціометра, що підвищує надійність та стабільність;
16. Додати гумову прокладку між корпусом та екраном контролера, щоб водонепроникність досягала IP55;
17. Контролер закріплений металевими затискачами;
18. Модульний дизайн, корпус з вогнестійкого ABS, вбудоване кріплення, компактна конструкція та проста установка.
