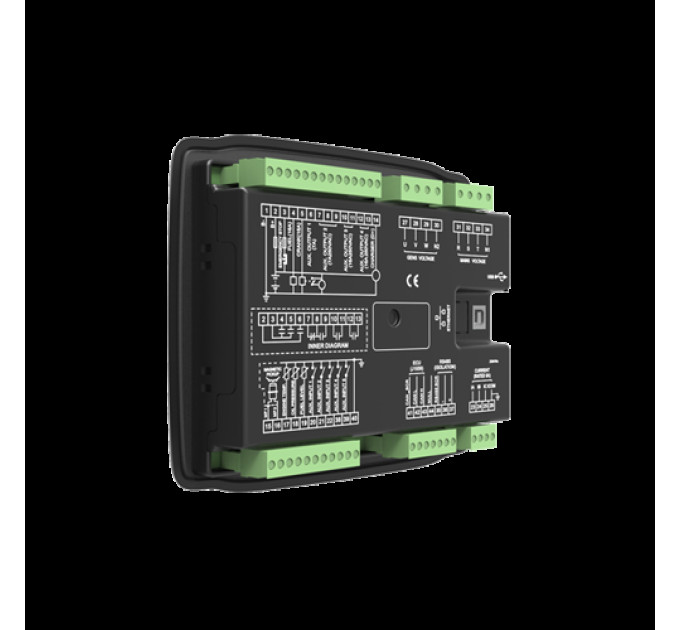

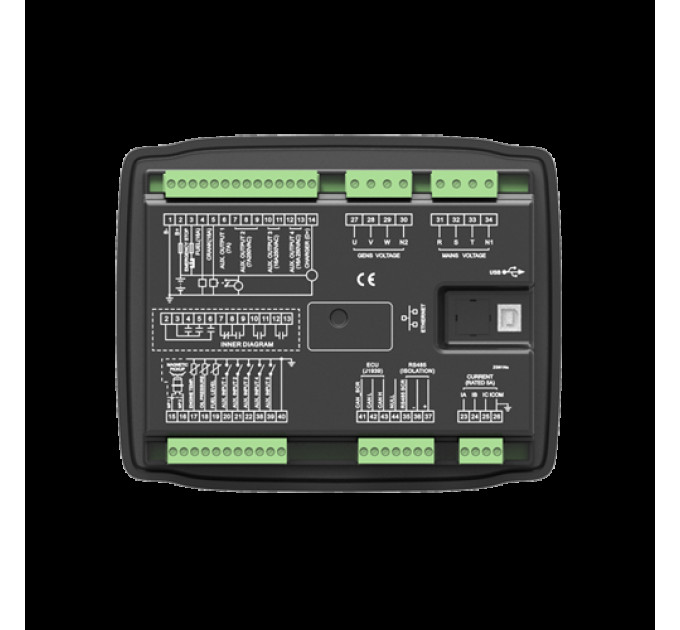

SmartGen HGM6120CAN Контролер генератора AMF

Технічні характеристики:
Дисплей LCD (132*64)
Панель управління - силіконова гума
Мова: китайська, англійська, інші
Цифрові входи: 5
Релеові виходи: 6
Аналогові входи: 3
AMF так
Система змінного струму: 1P2W/2P3W/3P3W/3P4W
Частота генератора: 50/60 Гц
Виявлення та відображення кВт/Ампер: так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
CANBUS(1939) так
RTC та журнал подій так
Запланований запуск генератора так
Технічне обслуговування так
Живлення від постійного струму DC(8～35)V
Розміри корпусу (мм): 209*166*44
Виріз у панелі (мм): 186*141
Температурний діапазон: (-25～+70)℃

Огляд продукту:
Серія автоматичних контролерів HGM6100N інтегрує цифрові, інтелектуальні та мережеві технології та використовується для автоматичного керування та контролю системи генератора. Вона може виконувати функції автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та "три віддалені" (віддалене керування, віддалений вимірювання та віддалений зв'язок; для цього потрібно встановити модуль SG485). Контролер використовує дисплей LCD, дозволяє вибір мовного інтерфейсу, включаючи китайську, англійську, іспанську, російську, португальську, турецьку, польську та французьку, з легким і надійним керуванням.

Серія автоматичних контролерів HGM6100N використовує технологію мікропроцесорів, яка забезпечує точне вимірювання, налаштування значень, налаштування часу та порогове значення тощо. Усі параметри можна налаштувати з передньої панелі або за допомогою USB-інтерфейсу (або RS485-інтерфейсу) через ПК. Вона може бути широко використана в усіх типах автоматичних систем керування генератором через її компактну структуру, прості з'єднання та високу надійність.

ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ:

Контролер HGM6100N має шість варіантів:
HGM6110N/6110NC/6110CAN: модуль автоматичного запуску, він керує запуском/зупинкою генератора за допомогою сигналу дистанційного запуску;
HGM6120N/6120NC/6120CAN: на основі HGM6110N/6110NC/6110CAN, він додає моніторинг мережевого змінного струму та автоматичний перемикач мережа/генератор (AMF), особливо підходить для автоматичної системи, складеної з мережі та генератора.
Примітка1: HGM6110NC/6120NC має порт RS485, HGM6110N/6120N без. HGM6110CAN/6120CAN має порт CAN, HGM6110N/6120N і HGM6110NC/6120NC - без нього.

Примітка2: Для пояснення в цьому посібнику береться приклад HGM6110/6120.

1. Дисплей LCD 132*64 з підсвічуванням, можливість вибору мовного інтерфейсу (китайська, англійська, іспанська, російська, португальська, турецька, польська і французька), операція кнопками;
2. Акриловий екран, покращена зносостійкість та стійкість до подряпин;
3. Панель і кнопки з силіконової гуми добре пристосовані до високих і низьких температур;
4. З портом зв'язку RS485 можна виконати функції "три віддалені" за протоколом MODBUS;
5. З портом CANBUS, який може бути підключений до електронної системи вприску з J1939, можна не тільки моніторити часто використовувані дані (такі як температура води, тиск масла, швидкість обертання і споживання палива і т. д.), але також керувати запуском, зупинкою, високою швидкістю і низькою швидкістю (для цього потрібен контролер з портом CANBUS) через порт CANBUS.
6. Підходить для 3P4W, 3P3W, 1P2W і 2P3W (120В/240В), 50Гц/60Гц систем електроживлення;
7. Може вимірювати і відображати напругу, струм, частоту, параметри потужності трьох фаз мережі/генератора;
8. В мережі є функції перенапруги/недонапруги та відсутності фази; У генератора є функції перенапруги/недонапруги, перенапруги/недочастоти, перевищення струму та потужності;
9. Точне збирання та відображення параметрів двигуна;
10. Керування та захист: автоматичний запуск/зупинка генератора, перемикання навантаження (ATS-керування) та ідеальне відображення несправностей і захист;
11. З ETS, керування холостим ходом, передпуск, зниження/підвищення швидкості, всі вони є релеовими виходами;
12. Налаштування параметрів: дозволяє користувачу змінювати налаштування та зберігати їх в внутрішній пам'яті FLASH. Параметри не можуть бути втрачені навіть при вимкненні живлення. Усі параметри можна налаштувати не лише з передньої панелі, але й через USB-інтерфейс (або PS485-інтерфейс) за допомогою ПК.;
13. Для використання можуть бути використані різні датчики температури, тиску та рівня палива, параметри можуть бути визначені користувачем;
14. Можливо вибрати різні умови розірвання штоку (датчик швидкості, тиск масла, частота генератора);
15. З функцією аварійного запуску;
16. З функцією автоматичного визначення кількості зубців маховика;
17. Діапазон живлення: (8~35) В постійного струму, підходить для різних напруг стартового акумулятора;
18. Усі параметри використовують цифрову модуляцію, замість аналогової модуляції звичайним потенціометром, що забезпечує покращену надійність та стабільність;
19. З функцією технічного обслуговування. Типи (дата або час роботи) можуть бути вибрані, а дії (попередження або аварійне відключення) можуть бути встановлені при закінченні технічного обслуговування;
20. Журнал подій, годинник реальн
