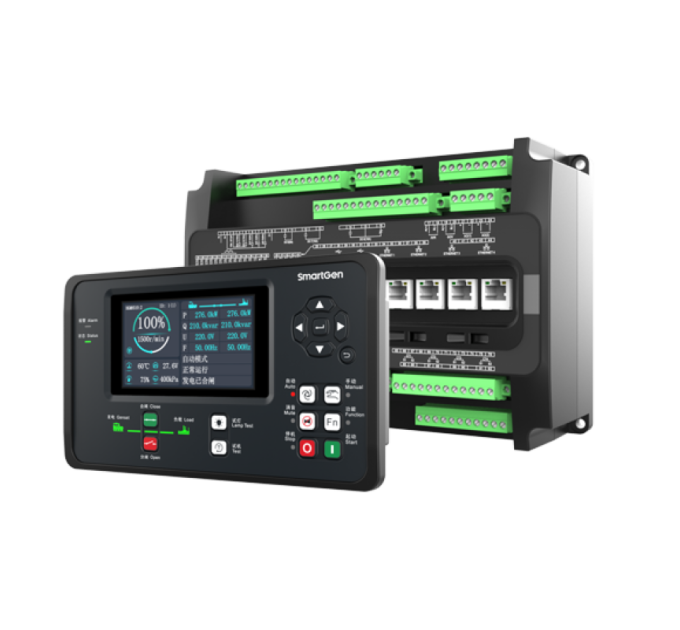

SmartGen HGM8510 Контролер паралельної роботи генератора

Технічні параметри:
Робочий діапазон напруги: DC8V – DC35V (безперервно), гранична напруга DC80V
Загальне споживання (дисплей): <4W (режим очікування: ≤2.5W)
Загальне споживання (основний модуль): <11W (режим очікування: ≤7.0W)
Габарити корпусу HGM8510D: 220мм x 130мм x 50мм
Габарити корпусу HGM8510M: 250мм x 165мм x 83мм
Робоча температура: (-25~+70)°C
Робоча вологість: (20-93)%RH
Температура зберігання: (-30 - +80)°C
Вага HGM8510D: 0.58кг
Вага HGM8510M: 1.37кг

Огляд продукту:
Контролер HGM8510 призначений для систем ручного/автоматичного паралельного з’єднання генераторних установок з однаковою або різною потужністю. Також підходить для роботи одного агрегата в режимі постійної потужності та підключення до мережі, забезпечуючи автоматичний запуск/зупинку, паралельну роботу, вимірювання даних, захист від аварій, а також функції дистанційного керування, дистанційного вимірювання і дистанційного зв’язку. Оснащений великим LCD-дисплеєм, з можливістю вибору мови інтерфейсу (китайська, англійська та інші), надійний та простий у використанні.

Контролер HGM8510 має функції керування GOV та AVR, що дозволяє синхронізувати та автоматично розподіляти навантаження між генераторами, оснащеними HGM8510. Контролер точно відстежує всі робочі параметри генератора, а при виникненні несправності відключає установку від шини та зупиняє її, відображаючи стан аварії на LCD-дисплеї. Контролер має порт SAE J1939 і може працювати з різними ECU (блоками керування двигуном) через J1939.

Контролер HGM8510 має вбудовану функцію перемикання, а міжконтролерний зв'язок здійснюється через мережеву шину з резервуванням кільцевої топології. Завдяки комплексному захисту та гнучким функціям запуску/зупинки за розкладом він підходить для складних застосувань. Його можна широко застосовувати у різних автоматичних системах керування генераторними установками завдяки компактній конструкції, простим підключенням і високій надійності.

ХАРАКТЕРИСТИКИ ТА ОСОБЛИВОСТІ
Контролер HGM8510 має роздільну конструкцію, що складається з HGM8510D та HGM8510M.

Основні характеристики:
— 32-бітний ARM SCM, висока інтеграція апаратної частини та надійність;
— 4,3-дюймовий LCD-дисплей з роздільною здатністю 480x272, опціональний інтерфейс (англійська, китайська);
— Захисне акрилове скло підвищеної стійкості до зношування та подряпин;
— Силіконова панель та кнопки для роботи у середовищі з високими/низькими температурами;
— RS485-порт для реалізації функцій «трьох віддалених» (керування, вимірювання, зв’язок) за протоколом MODBUS;
— CANBUS-порт для з’єднання з ECU за J1939: моніторинг даних (температура, тиск масла, швидкість, витрата палива тощо) та керування запуском, зупинкою, підвищенням/зниженням швидкості;
— Підтримка систем 3P4W, 3P3W, 1P2W, 2P3W (120/240V, 50/60Hz);
— Вимірювання та відображення: 3-фазна напруга шини/генератора, частота, струм, потужність, гармоніки;
— Захист: для шини — втрата фази, неправильна послідовність фаз; для генератора — перенапруга/занижена напруга, перевищення/заниження частоти, великий дисбаланс напруги/струму, високий КГГ, перевантаження, зворотна потужність, втрата збудження, втрата фази, неправильна послідовність фаз;
— Синхронізація: різниця напруги, частоти та кута фаз між шиною і генератором;
— Режими роботи: з навантаженням, без навантаження, паралельна робота за потребою;
— Функції плавного підключення/відключення при паралельній роботі;
— 6 аналогових датчиків (температура, тиск, рівень), з яких 2 можна налаштовувати як резистивні/струмові/напругові;
— Вимірювання параметрів двигуна: температура, тиск масла, рівень палива, швидкість, напруга акумулятора, напруга зарядного пристрою, наробіток, кількість запусків;
— Керування та захист: автозапуск/зупинка генератора, керування автоматичним вимикачем, дворівневий захист і сигналізація;
— Налаштування параметрів: зберігаються у внутрішній FLASH, не губляться при відключенні живлення; налаштовуються з панелі або через ПК (USB, RS485, RJ45);
— Журнал подій (до 999 записів), реальний час, запуск/зупинка за розкладом;
— Функція «чорної скриньки» для запису даних 5 аварій;
— Накопичувальні лічильники роботи та енергії (A і B) з можливістю скидання;
— Керування нагрівачем, охолоджувачем та паливним насосом;
— 3 функції обслуговування з можливістю налаштування дій при досягненні інтервалу ТО;
— Використання цифрових налаштувань замість аналогових потенціометрів для підвищення надійності;
— Підтримка PLC-програмування для реалізації користувацької логіки;
— Підтримка користувацьких протоколів та обміну даними між кількома контролерами;
— Функція гармонічного аналізу, відображення форм хвиль напруги/струму генератора;
— Основний модуль підтримує USB-запис для подальшого аналізу даних на ПК.
