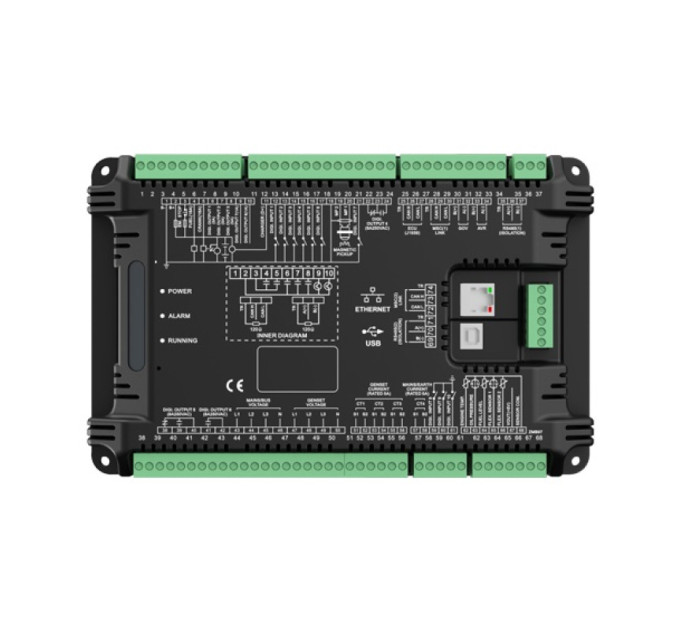

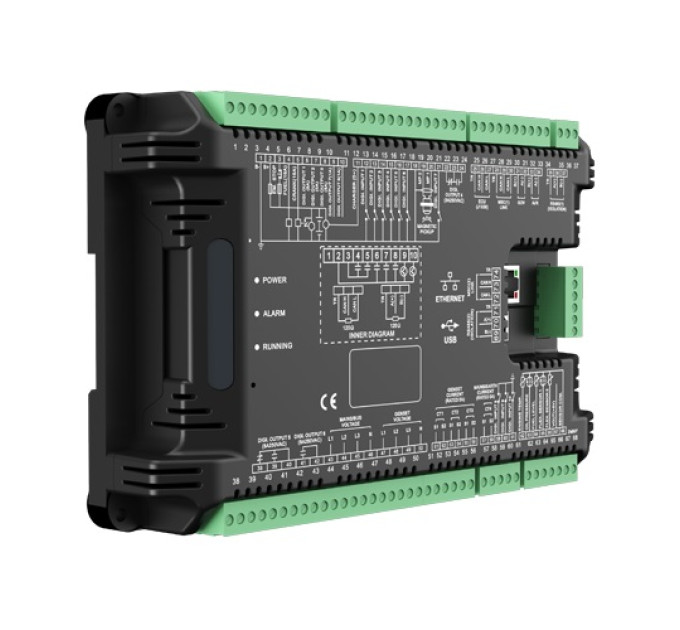

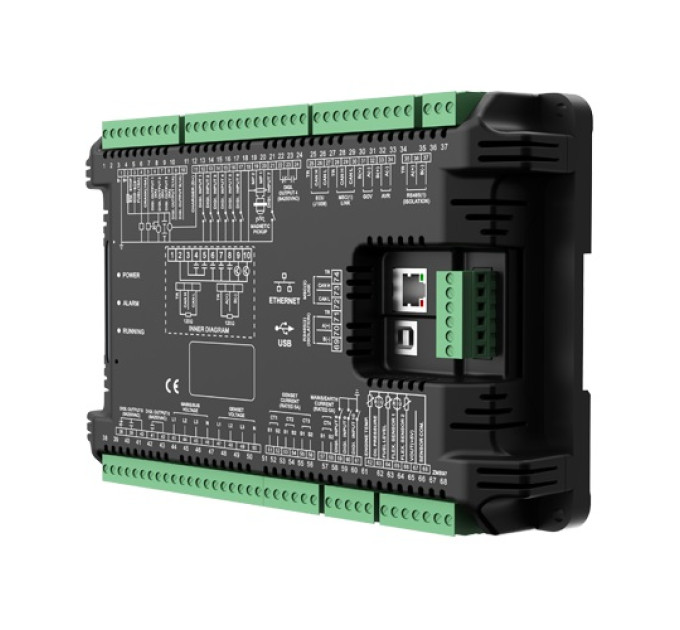

SmartGen HMB9700 Контролер паралельної роботи генератор-генератор

Технічні параметри:
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора (5~75)Гц
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
CANBUS(1939) так
RTC & Журнал подій так
Обслуговування так
Постачання постійного струму DC(8-35)V
Розміри корпусу (мм) 248*158*49
Вирізка панелі (мм) 214*160
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер паралельної роботи генератора-генератора HMB9700 призначений для ручної/автоматичної паралельної системи генераторів з подібними або різними потужностями. Крім того, він підходить для постійного виходу потужності одиниці та паралельного встановлення головних параметрів для автоматичного запуску/зупинки, паралельної роботи, вимірювання даних, захисту від аварій та функцій дистанційного керування, вимірювання та зв'язку.

Контролер паралельної роботи генератора-генератора HMB9700 використовує функції управління швидкістю двигуна (GOV) та регулятора напруги (AVR), і контролер може автоматично синхронізувати та розподіляти навантаження; він може бути використаний для паралельної роботи з іншими контролерами HMB9700. Контролер може точно моніторити всі операційні статуси генератора. У разі виникнення аварійної ситуації він розриває шину та вимикає генератор, одночасно точну інформацію про режим виходу вказує на дисплеї ЖК на передній панелі. Інтерфейс SAE J1939 дозволяє контролеру спілкуватися з різними блоками керування двигуном (ECU), які обладнані інтерфейсом J1939.

Контролер паралельної роботи генератора-генератора HMB9700 може працювати з складними застосунками завдяки функції резервного контролера, функції резервного магістрального комунікатора (MSC), функції комплексного захисту від аварій та гнучких функцій запуску/зупинки за розкладом. Він може бути широко використаний в будь-яких типах автоматичних систем управління генераторами з компактною структурою, простими з'єднаннями та високою надійністю.

ХАРАКТЕРИСТИКИ ТА ВЛАСТИВОСТІ

1. За основу взятий 32-розрядний мікропроцесор на основі ARM, висока інтеграція апаратного забезпечення і більш надійний;
2. 2 порти зв'язку RS485, які можуть реалізувати функції "трьох віддалених" за допомогою MODBUS;
3. Порт CAN BUS, який може підключатися до БЛОКУ КЕРУВАННЯ ДВИГУНОМ з J1939, що не тільки може моніторити звичайні дані (температуру води, масляний тиск, швидкість, споживання палива тощо), але і керувати запуском/зупинкою/підвищенням швидкості/зменшенням швидкості тощо.
4. Підходить для 3-фазних 4-жильних, 3-фазних 3-жильних, однофазних 2-жильних та 2-фазних 3-жильних систем з напругою 120/240 В та частотою 50/60 Гц;
5. Збирає та показує 3-фазну напругу і частоту шини 1/шини 2.
6. Параметри синхронізації: різниця напруги між шиною 1 та шиною 2, різниця частоти між шиною 1 та шиною 2, різниця фази між шиною 1 та шиною 2;
7. Усі вихідні порти - вихідні реле;
8. Налаштування параметрів: параметри можуть бути змінені користувачем і збережені у внутрішній пам'яті EEPROM і не можуть бути втрачені навіть у випадку відключення живлення; більшість з них можуть бути налаштовані з передньої панелі контролера, а всі можуть бути змінені на ПК за допомогою портів USB або RS485;
9. Кілька умов відключення колінчастого валу (швидкість, масляний тиск двигуна, частота генератора) є необов'язковими;
10. Широкий діапазон постачання електроенергії DC(8~35)V, підходить для різних середовищ стартових батарей;
11. Журнал подій, функція реального часу;
12. Всі параметри застосовують цифрове налаштування, позбавляючи звичайної аналогової модуляції звичайним потенціометром, та покращуючи надійність і стабільність генератора;
13. Модульна конструкція, корпус з самозгасаючого пластмаси ABS, з'єднувальний клемний колодки, вбудоване кріплення, компактна структура з простою установкою.
