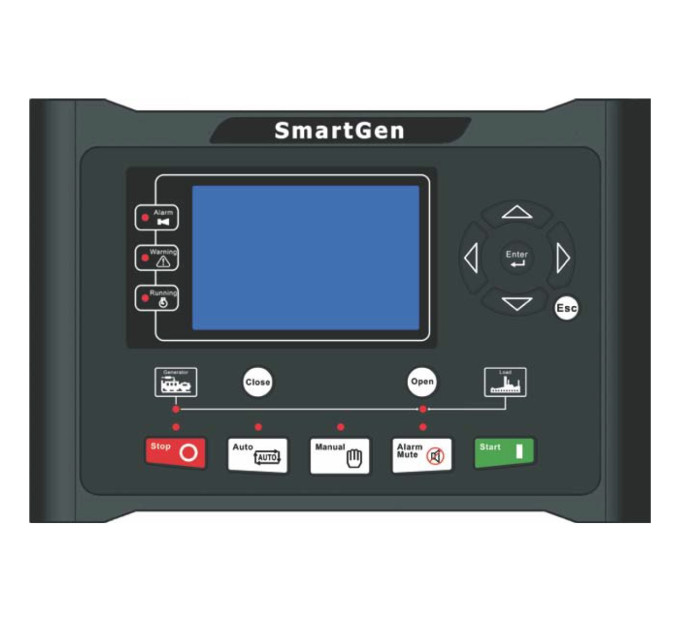

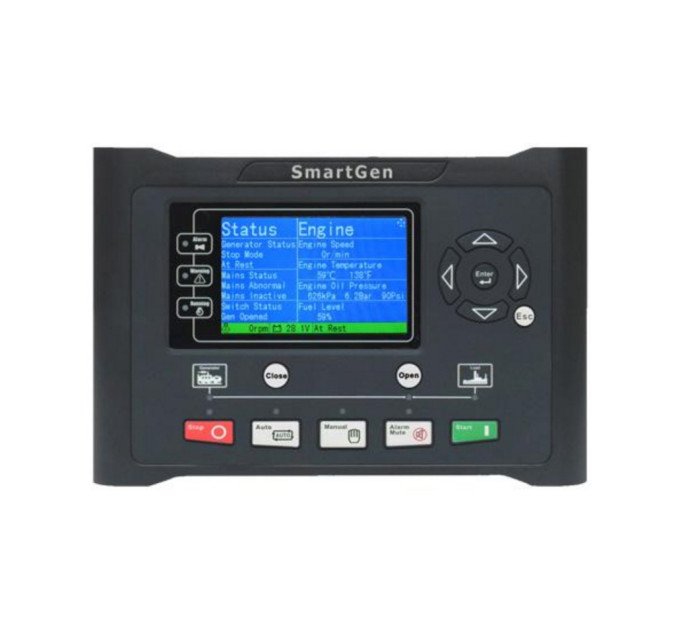

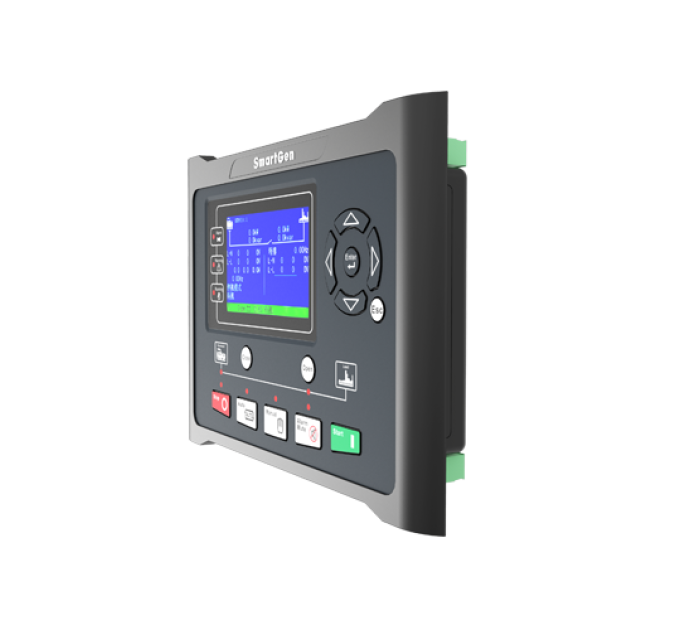

SmartGen HGM9510 Контролер генератора

ТЕХНІЧНІ ПАРАМЕТРИ:
Дисплей 4,3 дюйма TFT-LCD (480*272)
Панель керування Кремезний каучук
Мова Китайська та англійська та інші
Цифровий вхід 7
Реле виходу 8
Аналоговий вхід 5
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Виявлення та відображення кВт/Амп. так
Інтерфейс монітора RS485
Програмований інтерфейс USB/RS485
CANBUS(1939) так
Запланований запуск дизельного генератора так
Обслуговування так
ULP так
Живлення від постійного струму DC(8-35)V
Розміри корпусу (мм) 266*182*45
Вирізка панелі (мм) 214*160
Робоча температура (-25~+70)°C

Огляд продукту:
Контролер HGM9510 призначений для ручної/автоматичної паралельної системи генераторів з однаковим або різним потужностями. Крім того, він підходить для постійного виходу потужності одиничного агрегату та паралельної роботи з мережею. Він дозволяє автоматичний запуск/зупинку, паралельну роботу, вимірювання даних, захист від аварій, а також функцію віддаленого керування, віддаленого вимірювання та віддаленої комунікації. Він оснащений дисплеєм LCD, варіативним інтерфейсом на китайській, англійській та інших мовах, і він надійний та простий у використанні.

З використанням функцій управління GOV (регулятор обертання двигуна) та AVR (автоматичний регулятор напруги) контролер може автоматично синхронізуватися та розподіляти навантаження; він може використовуватися для паралельної роботи з іншими контролерами HGM9510.

Контролер HGM9510 також моніторить двигун, вказуючи точний стан роботи та умови несправностей. У випадку виникнення ненормальних умов, він роз'єднує шину та вимикає генератор, одночасно точні відомості про режим несправності відображаються на дисплеї LCD на передній панелі. Інтерфейс SAE J1939 дозволяє контролеру взаємодіяти з різними ECU (одиницями управління двигуном), які оснащені інтерфейсом J1939.

Могутній 32-бітний мікропроцесор, що міститься в модулі, дозволяє точне вимірювання параметрів, налаштування фіксованих значень, встановлення часу та налаштування значень тощо. Більшість параметрів можна налаштувати з передньої панелі контролера, а всі параметри можна змінити за допомогою інтерфейсу USB (або RS485), щоб налаштувати через ПК. Його можна широко використовувати в усіх типах систем автоматичного керування генераторами з компактною конструкцією, передовими схемами, простими з'єднаннями та високою надійністю.

ПРАФОРМАНС І ХАРАКТЕРИСТИКИ:
1. З ARM-основаним 32-бітним SCM, висока інтеграція апаратного забезпечення та більш надійний;
2. LCD 480x272 з підсвіткою, мультиязычний інтерфейс (включаючи англійську, китайську або інші мови), які можна вибрати на місці, зробляючи налаштування зручним для персоналу заводу;
3. Покращена стійкість LCD до зношування та подряпин завдяки твердому екрану з акрилу;
4. Кремезна панель та кнопки для кращої роботи в умовах високої/низької температури;
5. Порт зв'язку RS485 дозволяє віддалене керування, віддалене вимірювання, віддалену комунікацію за допомогою протоколу ModBus.
6. Оснащений портом CANBUS і може взаємодіяти з генератором J1939. Ви можете моніторити часто використовувані дані (такі як температура води, нафтовий тиск, швидкість двигуна, споживання палива тощо) машини ECU, а також керувати запуском, зупинкою, підвищенням швидкості та пониженням швидкості через порт CANBUS.
7. Підходить для 3-фазної 4-жильної, 3-фазної 3-жильної, однофазної 2-жильної та 2-фазної 3-жильної систем з напругою 120/240 В та частотою 50/60 Гц;
8. Збирає та показує 3-фазну напругу, струм, потужність та частоту шини/мережі.
9. Для шини, контролер має функції виявлення втрати фази та неправильної послідовності фаз; для генератора, контролер має функції виявлення перенапруги, недонапруги, перегріву, перенапруги, перехрещення фаз, втрати фази, неправильної послідовності фаз;
10. Параметри синхронізації: відмінність напруги між шинами та мережею, відмінність частоти між шинами та мережею, відмінність фаз між шинами та мережею;
11. Кілька режимів роботи в автоматичному стані: робота з навантаженням, робота без навантаження, паралельна робота за запитом;
12. Функція м'якого зміщення навантаження при паралельній роботі та вимкненні паралельної роботи;
13. 3 фіксовані датчики (температура, нафтовий тиск та рівень рідини);
14. 2 налаштовуваних датчика можуть бути встановлені як датчик температури, нафтового тиску або рівня палива;
15. Можна використовувати більше видів кривих температури, нафтового тиску, рівня палива безпосередньо, а користувачі можуть визначити криві датчиків самостійно;
16. Точне вимірювання та відображення параметрів щодо двигуна,
17. Захист: автоматичний запуск/зупинка генератора, керування АВР (автоматичний вимикач переключення) з ідеальною функцією вказування і захисту від несправностей;
18. Усі вихідні порти - релеові виходи;
19. Налаштування параметрів: параметри можна змінювати і зберігати во внутрішній пам'яті EEPROM, і вони не будуть втрачені навіть в разі відключення живлення; більшість з них можна налаштувати з передньої панелі контролера, а всі можна змінити за допомогою ПК за д
