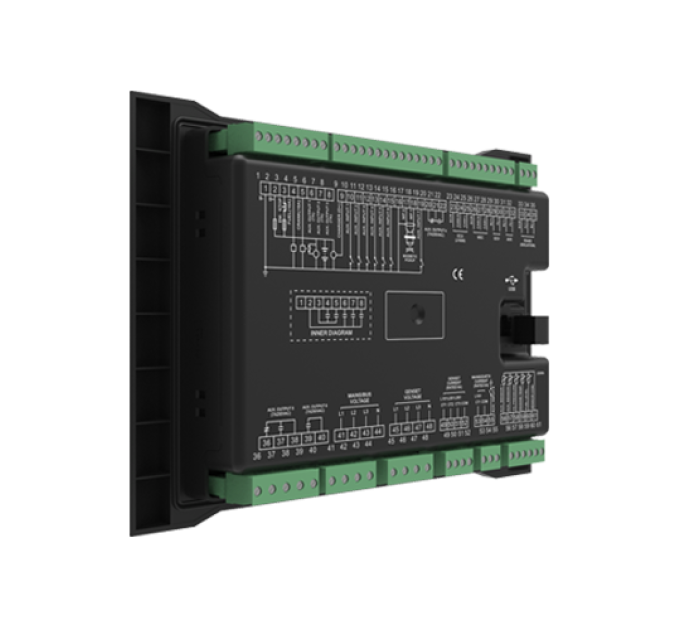

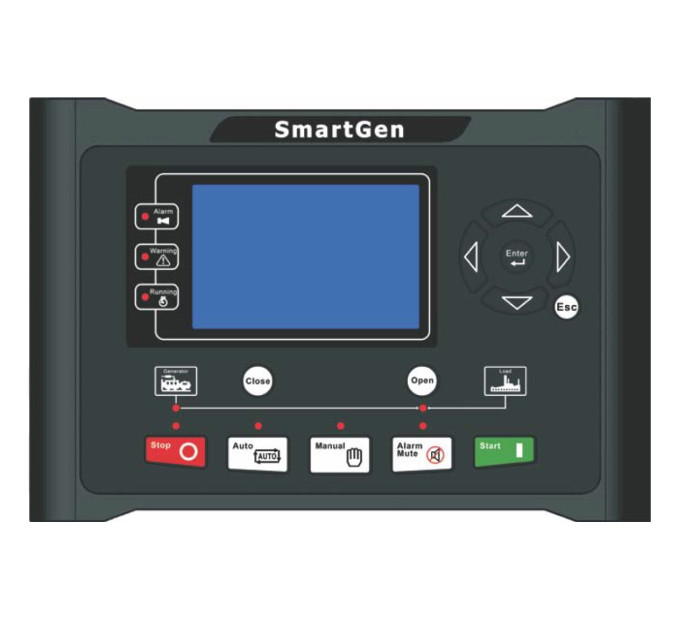

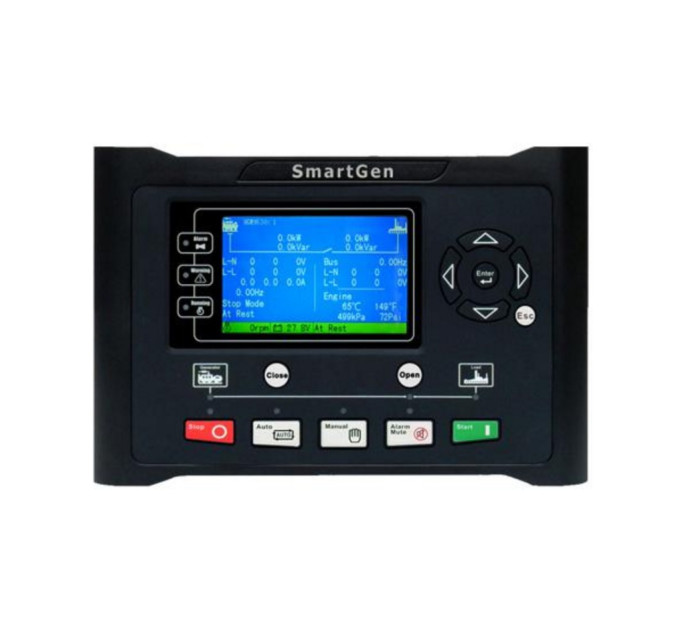

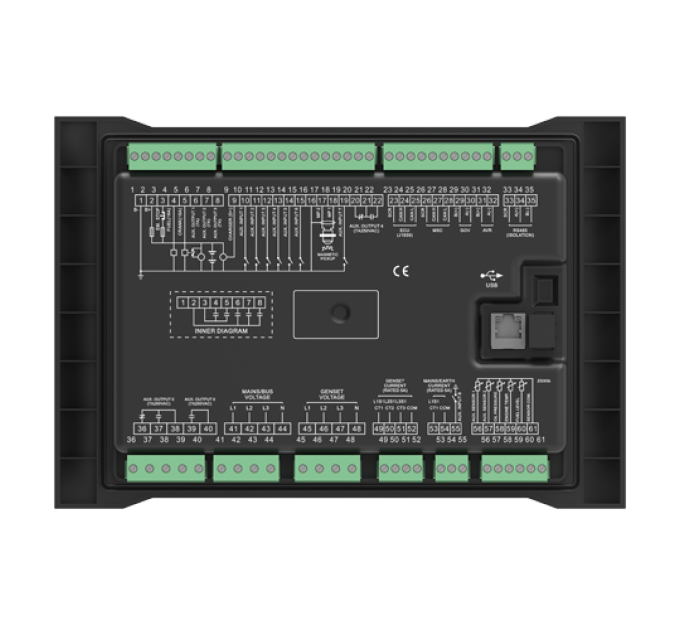

SmartGen HGM9530 Контролер генератора

Технічні параметри:
Дисплей LCD (240*128)
Панель керування: силіконовий каучук
Мова: китайська, англійська та інші
Цифрові входи: 10
Релеові виходи: 8
Аналогові входи: 5
Система перемінного струму: 1P2W/2P3W/3P3W/3P4W
Частота альтернатора: 50/60Гц
Виявлення та відображення кВт/Амп: так
Інтерфейс монітора: Ethernet/RS485
Програмований інтерфейс: USB/RS485
CANBUS(1939): так
RTC та журнал подій: так
Запланований запуск генератора: так
Технічне обслуговування: так
ULP: так
Можливість розширення цифрових входів/виходів: так
Екран: LCD
Розміри корпусу (мм): 242*186*49
Виріз у панелі (мм): 214*160
Робоча температура: (-25~+70)°C

Огляд продукту:
Контролер паралельної роботи генераторів HGM9510N/9530N призначений для ручної/автоматичної паралельної системи генераторів з подібними або різними потужностями. Крім того, він підходить для одиничного постійного виводу потужності та паралельного з'єднання з мережею для забезпечення автоматичного запуску/зупинки, паралельної роботи, вимірювання даних, захисту від аварій, а також функцій віддаленого керування, віддаленого вимірювання та віддаленого зв'язку. Він обладнаний великим LCD-дисплеєм, опційним інтерфейсом китайської, англійської та інших мов, і є надійним та простим у використанні.

Контролер паралельної роботи генераторів HGM9510N/9530N має функцію керування GOV та AVR, яка дозволяє автоматично синхронізувати та розподіляти навантаження для паралельного з'єднання з генераторами, обладнаними контролером HGM9510N/9520N. Контролер може точно моніторити всі робочі стани всіх генераторів, і у разі виникнення аварійних ситуацій генератори можуть вийти з паралельної роботи з мережею та зупинити їх роботу, при цьому на екрані LCD відображується інформація про аварійний статус. Контролер має порт SAE J1939 і може спілкуватися з різними блоками керування двигуном (ECU) за стандартом J1939.

Контролер паралельної роботи генераторів HGM9510N/9530N може обробляти складні застосування завдяки своїй функції резервного контролера (не для HGM9510N), функції подвійного дублювання МСС (не для HGM9510N), комплексної функції захисту від несправностей та гнучких функцій запланованого запуску/зупинки. Він може широко використовуватися в будь-якому типі автоматичних систем керування генератором завдяки компактній конструкції, передовим ланцюгам, простим з'єднанням та високій надійності.

ХАРАКТЕРИСТИКИ ТА ВЛАСТИВОСТІ:

1. З ARM-основаною 32-бітною SCM, висока інтеграція апаратного забезпечення та більш надійний;
2. LCD-дисплей з підсвічуванням, багатомовний інтерфейс (включаючи англійську, китайську або інші мови), який можна вибрати на місці, що полегшує налагодження для персоналу заводу;
3. Покращена стійкість LCD до зношування та подряпин завдяки акриловому твердому екрану;
4. Панель і кнопки з силікону для кращої роботи в умовах високої/низької температури;
5. Два RS485 комунікаційних порти дозволяють віддалене керування, віддалене вимірювання, віддалений зв'язок за протоколом MODBUS;
6. Оснащений портом CANBUS і може спілкуватися з БНС, обладнаними J1939. Крім того, ви можете відслідковувати часто використовувані дані (такі як температура охолоджуючої рідини, масляний тиск, швидкість обертання двигуна, споживання палива та інше) машини БНС та контролювати запуск, зупинку, підвищення швидкості та зменшення швидкості через порт CANBUS;
7. Підходить для систем 3-фазного 4-жильного, 3-фазного 3-жильного, однофазного 2-жильного та 2-фазного 3-жильного з напругою 120/240В та частотою 50/60Гц;
8. Збирає та показує 3-фазну напругу шини/генератора, частоту шини/генератора, струм генератора 3-фази, потужність генератора та гармонійні параметри напруги генератора;
9. Для шини контролер має функції виявлення відсутності фази та неправильної послідовності фаз; для генератора контролер має функції виявлення перевищення напруги, недостатньої напруги, перевищення частоти, недостатньої частоти, високої незбалансованої напруги, високого загального відсотка гармонік, перевищення струму, заземлення, високої незбалансованої струму, низького коефіцієнта потужності, перевищення потужності, зворотного потужності, втрати накачування, втрати фази, функції виявлення неправильної послідовності фаз;
10. Параметри синхронізації: різниця напруги між шиною та генератором, різниця частоти між шиною та генератором, різниця фаз між шиною та генератором;
11. Кілька режимів роботи в автоматичному режимі: з навантаженням, без навантаження, з вимогами паралельної роботи;
12. Функція розпочатку та закінчення споріднення/відокремлення;
13. 3 фіксовані вхідні аналогові датчики (температура, масляний тиск та рівень рідини);
14. 2 конфігуровані вхідні аналогові датчики можуть бути налаштовані як датчики температури, масляного тиску чи рівня палива;
15. Можливість використання різних кривих температури, масляного тиску та рівня палива безпосередньо, а також користувачі можуть визначити криві датчиків самостійно;
16. Точно збирає та відображує різні параметри двигуна, включаючи температуру, масляний тиск двигуна, рівень палива,
