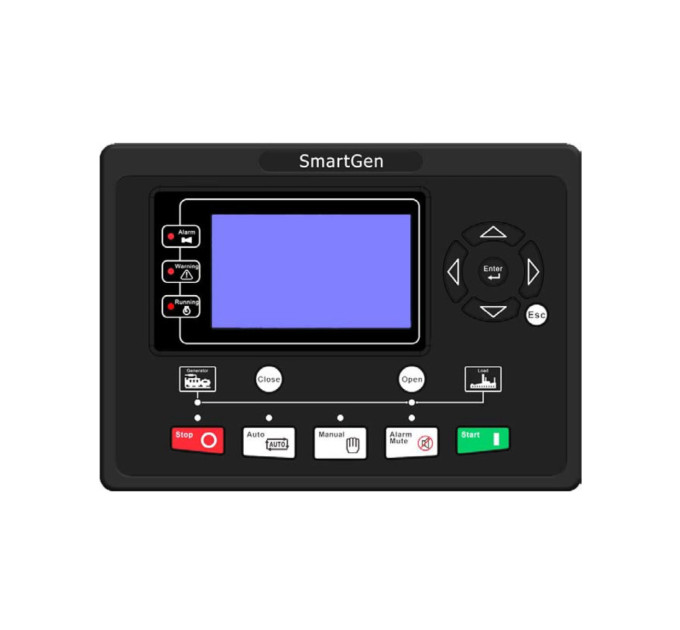

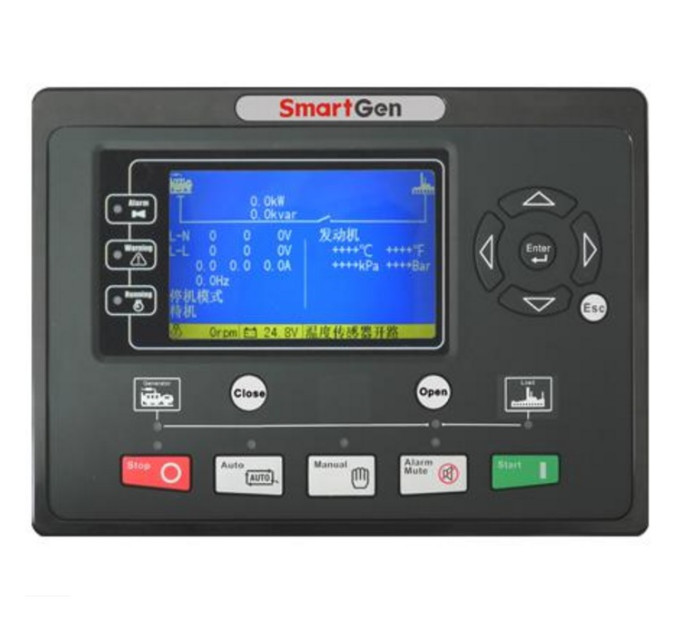

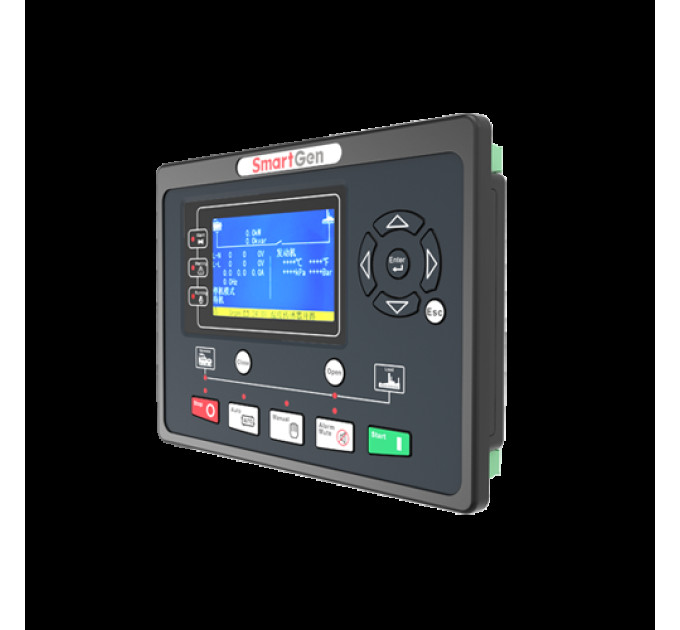

SmartGen HGM9310MPU Контролер генератора

Технічні характеристики:
Дисплей 4.3-дюймовий TFT-LCD (480*272)
Панель управління Силіконовий каучук
Мова Китайська & Англійська & Інші
Цифрові входи 8
Реле виходів 8
Аналогові входи 5
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Виявлення та відображення кВт/Ампер так
Інтерфейс монітора RS485
Програмований інтерфейс USB/RS485
RTC та журнал подій так
Запланований запуск генератора так
Технічне обслуговування так
ULP так
Живлення від постійного струму DC(8-35)V
Розміри корпусу (мм) 237*172*45
Вирізка панелі (мм) 214*160
Робоча температура (-25~+70)℃

Огляд продукту:
Контролери генераторів серії HGM93XX MPU(CAN) використовуються для автоматизації та контролю систем управління генераторами одиниць для досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та "трьох віддалених" функцій (дистанційне керування, дистанційне вимірювання та дистанційне зв'язку). Контролер використовує великий рідкокристалічний дисплей (LCD) та інтерфейс з вибором китайської, англійської або інших мов з простою та надійною роботою.

Контролери генераторів серії HGM93XX MPU(CAN) використовують технологію 32-бітного мікропроцесора з вимірюванням точних параметрів, налаштуванням фіксованих значень, налаштуванням часу та налаштуванням порогових значень тощо. Більшість параметрів можуть бути налаштовані за допомогою передньої панелі, а всі параметри можуть бути налаштовані за допомогою ПК (через порт USB) та можуть бути змінені та контрольовані за допомогою порту RS485. Вони можуть широко використовуватися в різних системах автоматичного управління генераторами завдяки компактній конструкції, простим з'єднанням та високій надійності.

Характеристики та функції:
HGM9310 MPU(CAN), призначений для одиночних систем автоматизації, автоматичний запуск/зупинка одиниці здійснюються за допомогою дистанційного сигналу.
HGM9320 MPU(CAN), має всі функції HGM9310 MPU(CAN), а також функцію автоматичного відключення від мережі (AMF), особливо підходить для одиночних систем автоматизації, що включають мережу та генератор.

Основні характеристики:
1. За основу взята 32-бітна SCM на базі ARM, високоінтегрована апаратна частина, новий рівень надійності.
2. TFT LCD 480x272 з підсвіткою, багатомовний інтерфейс (включаючи англійську, китайську та інші мови), який можна вибрати на місці, що робить введення в експлуатацію зручним для персоналу заводу;
3. Покращена стійкість до зношування та подряпин завдяки акриловому екрану твердої плівки;
4. Силіконова панель та кнопки для кращої роботи в умовах високої температури;
5. Порт зв'язку RS485 для віддаленого керування, віддаленого вимірювання, віддаленого зв'язку за допомогою протоколу ModBus (потрібен порт RS485);
6. Оснащений функцією SMS (послуга коротких текстових повідомлень). При спрацюванні сигналу аварії генератор може автоматично надсилати короткі повідомлення через SMS до максимуму 5 номерів телефонів. крім того, статус генератора може бути контрольований та перевірений за допомогою SMS (потрібен порт GSM);
7. Оснащений портом CANBUS і може спілкуватися з генератором J1939. Не тільки ви можете відстежувати часто використовувані дані (такі як температура води, тиск мастила, швидкість, витрата палива тощо) електронного блоку управління двигуном, але і контролювати запуск, зупинку, підняття швидкості та падіння швидкості через порт CANBUS (потрібний порт CAN BUS).
8. Підходить для систем з трьохфазними 4-жильними, трьохфазними 3-жильними, однофазними 2-жильними та двофазними 3-жильними системами з напругою 120/240 В та частотою 50/60 Гц;
9. Збирає та відображає 3-фазну напругу, струм, параметри потужності та частоту генератора або мережі.
10. Для Мережі контролер має функції виявлення перенапруги та піднапруги, перевищення та недостатньої частоти, втрати фази та помилки послідовності фаз; для генератора контролер має функції перенапруги та піднапруги, перевищення та недостатньої частоти, втрати фази, помилки послідовності фаз, перенапруги та зворотної потужності, перевищення струму;
11. 3 фіксовані аналогові датчики (температура, тиск мастила та рівень палива);
12. 2 гнучкі датчики можуть бути налаштовані як датчик температури, датчик тиску мастила або датчик рівня;
13. Точне вимірювання та відображення параметрів про двигун,
14. Захист: автоматичний запуск/зупинка генератора, керування ATS (автоматичним перемикачем) з ідеальною індикацією відмов та функцією захисту;
15. Усі вихідні порти - реле;
16. Налаштування параметрів: параметри можуть бути змінені та збережені у внутрішній пам'яті FLASH і не можуть бути втрачені навіть у разі відключення живлення; більшість з них можуть бути налаштовані за допомогою передньої панелі контролера, а всі можуть бути змінені за допомогою ПК через порти USB або RS485.
17. Можна використовувати більше видів кривих температури, тиску мастила, рівня палива безпосередньо, а користувачі можуть самостійно визначати криві датчиків;
18. Декілька умов роз'єднання колів (частота генератора, датчик швидкості, тиск
