SmartGen HMU8-860 використовується для віддаленого моніторингу та управління даними для HAT860, RS485, CANBUS, ETHERNET.

Технічні параметри:

Дисплей 8-дюймовий кольоровий LCD
Мова Китайська та англійська
RTC (годинник реального часу) так
Живлення від СЕП (постійний струм) DC(10～35)V
Розміри корпусу (мм) 221*163*51
Виріз панелі (мм) 205*147
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер віддаленого моніторингу ATS HMU8-860 використовує високопродуктивний чіп ARM, великий, високороздільний сенсорний екран з китайським та англійським відображенням, який може забезпечити віддалене управління, моніторинг даних та налаштування параметрів контролера середньовольтного автоматичного вимикача HAT860 за допомогою інтерфейсу RS485. Він має компактну конструкцію, просте управління та надійну роботу.

ПРАЦЕЗДАТНІСТЬ ТА ОСОБЛИВОСТІ

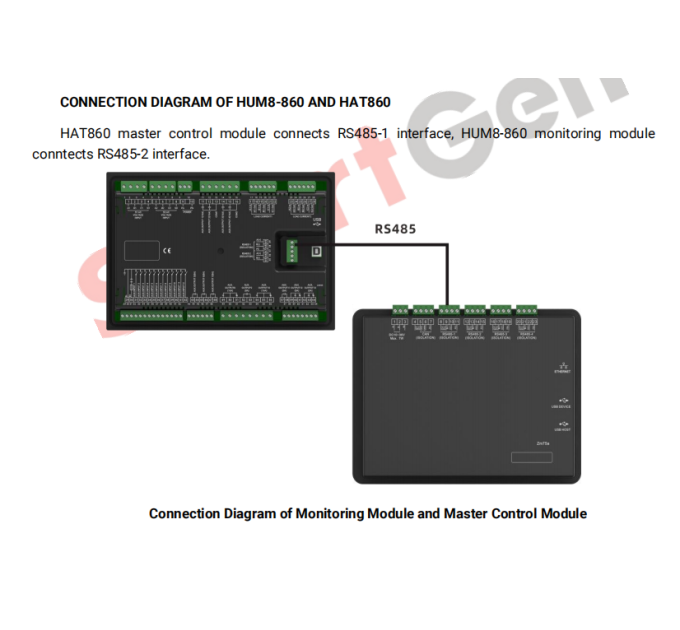

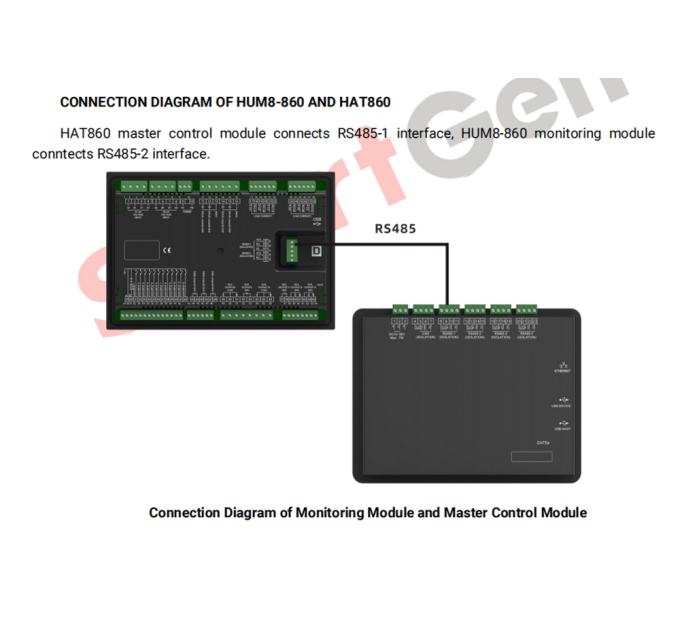

Контролер віддаленого моніторингу ATS HMU8-860 (далі - моніторинговий модуль) використовується для віддаленого моніторингу даних та керування контролером середньовольтного ATS HAT860 (далі - головний контрольний модуль). Обидва модулі взаємодіють через інтерфейс RS485.
Основні особливості наступні:

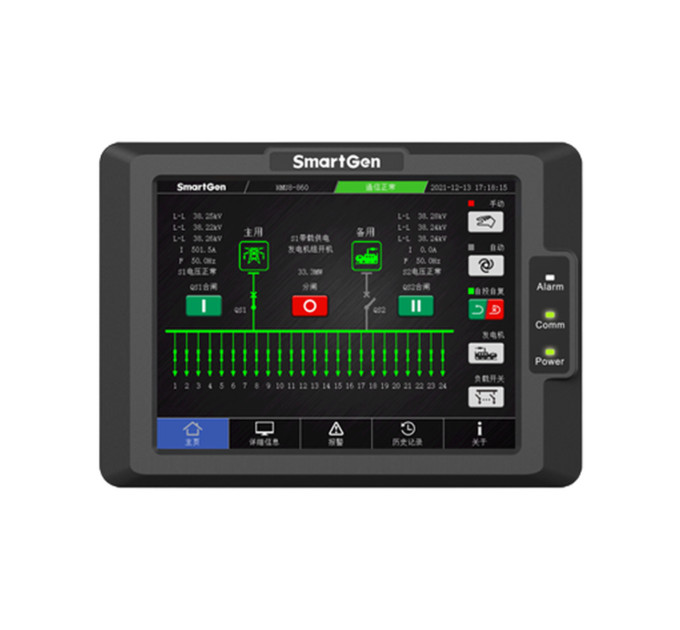

- 8-дюймовий кольоровий LCD з роздільною здатністю 800*600, HMI-дисплей та сенсорне керування;
- Для роботи на місці доступні опції китайської та англійської мов, що зручно для персоналу налагодження;
- Домашній екран відображає конфігурацію головного контрольного модуля двокрайового живлення та поточний статус електроживлення, АВР, генератора та вимикача навантаження;
- Керування ручним/автоматичним режимом, автоматичним перемиканням/відновленням, автоматичним перемиканням без відновлення головного контрольного модуля;
- Функція моніторингу та керування станом поетапного перемикача, можна контролювати до 24-х вимикачів навантаження;
- Реалізація управління однією кнопкою в режимі ручного введення та автоматичного введення головного контрольного модуля;
- Відображення визначеної рядка символів головного контрольного модуля;
- В режимі реального часу відображення напруги, струму, частоти та інших електричних параметрів головного контрольного модуля S1/S2;
- Відображення інформації навантаження, такої як активна потужність, реактивна потужність, видима потужність та коефіцієнт потужності головного контрольного модуля;
- Відображення S1/S2 накопиченої активної енергії, реактивної енергії, кількості закриттів, автоматичних перемикань, кількості аварійних перемикань головного контрольного модуля;
- Відображення часу тривалості неперервного електропостачання, S1/S2 накопиченого часу подачі, накопиченого часу автоматичного перемикання головного контрольного модуля;
- Відображення інформації про аварії головного контрольного модуля в реальному часі;
- Функція журналу подій головного контрольного модуля, налаштування його годинника в реальному часі;
- Дозволяє користувачам змінювати та встановлювати параметри головного контрольного модуля;
- Параметри зв'язку RS485 між моніторинговим модулем та головним контрольним модулем мають функцію автоматичної синхронізації;
- Підходить для середовища з напругою батареї 12/24 В постійного струму;
- З індикатором живлення, індикатором зв'язку, індикатором аварії;
- Екран модуля має 10-рівневу яскравість, яку можна регулювати відповідно до оточення;
- У моніторингового модуля є 4 інтерфейси RS485, 1 інтерфейс CANBUS, 1 інтерфейс ETHERNET;
- Параметри зв'язку RS485 та мережі можна конфігурувати і не можна втратити навіть у випадку відключення системи;
- Інтерфейс USB для підключення пристрою використовується для оновлення програмного забезпечення контролера;
- Майстер-інтерфейс USB використовується для оновлення малюнка екрана контролера та файлу шрифтів;
- Між корпусом та передньою панеллю встановлено гумове ущільнювальне кільце, передній панелізація досягає IP65;
- Корпус виготовлений з алюмінієвого сплаву, що є красивим та міцним;
- Модульна конструкція, штепсельні термінали, вбудоване монтажне положення, компактна конструкція та легке установлення.
