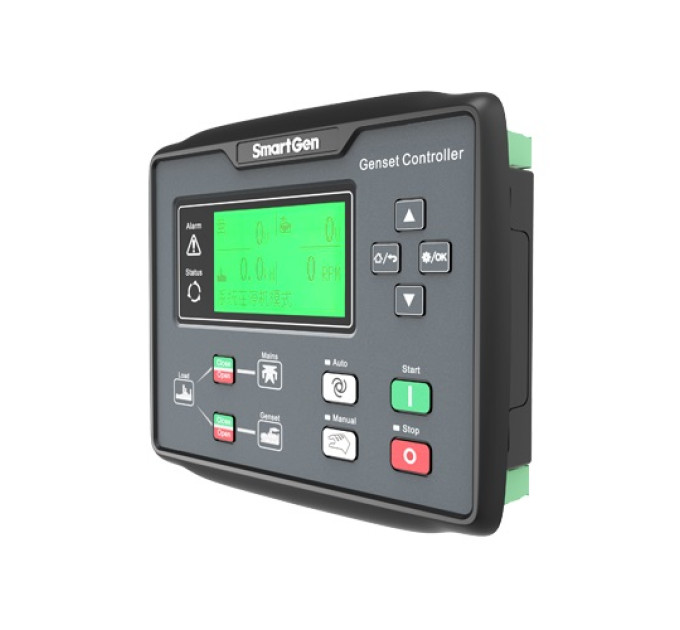

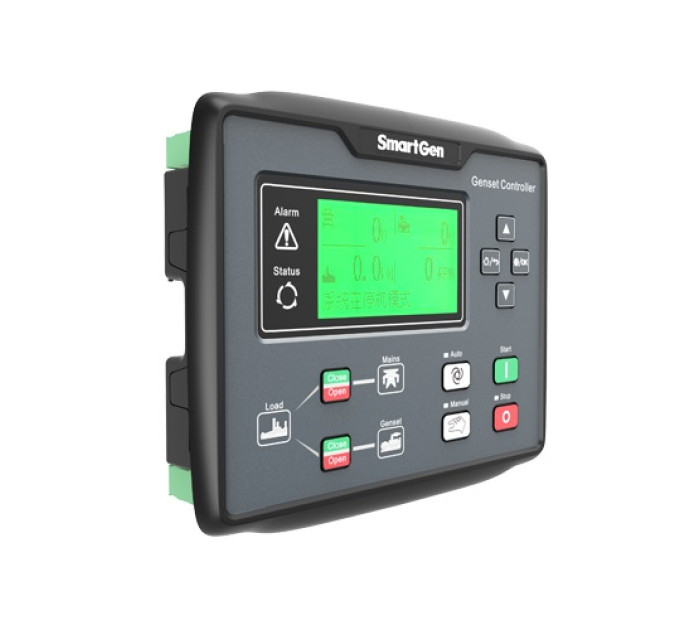

SmartGen HGM7220S Контролер генератора

Технічні параметри:
Дисплей LCD (132*64)
Панель управління - кремнієвий каучук
Мова - китайська, англійська та інші
Вихід реле - 6
Аналоговий вхід - так
Частота генератора - 50/60Гц
Інтерфейс монітору RS485
Програмований інтерфейс USB/RS485
RTC (годинник реального часу) та журнал подій - так
Живлення постійного струму - DC(8-35)V
Розміри корпусу (мм) - 209*166*44
Вирізка панелі (мм) - 186*141
Робоча температура - (-25~+70)℃

Огляд продукту:
Контролери генераторів серії HGM7220N/HGM7220S призначені для автоматизації управління одиничним агрегатом, які можуть реалізовувати функції самозапуску одиничного агрегату, AMF, переключення синхронізації та хмарного моніторингу. Вони інтегрують цифрові технології, інтелект та мережеві технології. Використовується LCD-дисплей з графічним зображенням, опціональний мовний інтерфейс (китайська, англійська тощо) з надійними та простими функціями управління.

Контролери генераторів серії HGM7220N/HGM7220S використовують технологію мікропроцесорів з 32-бітною архітектурою, що дозволяє точно вимірювати більшість параметрів, налаштовувати фіксовані значення, налаштовувати час і обмежувати значення тощо. Практично всі параметри можна налаштувати з передньої панелі контролера, а всі параметри можна налаштувати через ПК за допомогою портів USB/RS485 і моніторити через ПК за допомогою RS485. Вони можуть широко застосовуватися в усіх типах систем автоматизованого керування генератором завдяки компактній конструкції, простим з'єднанням та високій надійності.

Контролери генераторів серії HGM7220N/HGM7220S мають вбудований модуль мережевого зв'язку, що дозволяє підключати генератор до Інтернету. Після входу контролера у хмарний сервіс, дані про роботу генератора (включаючи GPS-позицію, висоту тощо) будуть завантажені в відповідний хмарний сервіс в реальному часі, щоб користувачі могли моніторити та перевіряти стан роботи генератора та журнали подій за допомогою термінальних пристроїв, таких як мобільний додаток (система IOS або Android), ПК тощо, а також параметри контролера можна налаштовувати в хмарному сервісі. Модуль мережевого зв'язку має функцію SMS-повідомлень.

ПРОДУКТИВНІСТЬ І ХАРАКТЕРИСТИКИ
HGM7220N: має функцію моніторингу мережі та генеруючої потужності, які використовуються для автоматичного переключення мережі/генератора. Це застосовується для автоматизованої системи з одного основного кола та одного генеруючого кола. Відключення мережі може бути здійснено за допомогою налаштування параметрів, і в цей час воно використовується для автоматизованої системи з одного агрегата та самозапуску та автоматичної зупинки генератора може керуватися сигналом дистанційного запуску.
HGM7220S: додає функцію автоматичного переключення синхронізації мережі на основі HGM7220N.
Основні особливості наступні:

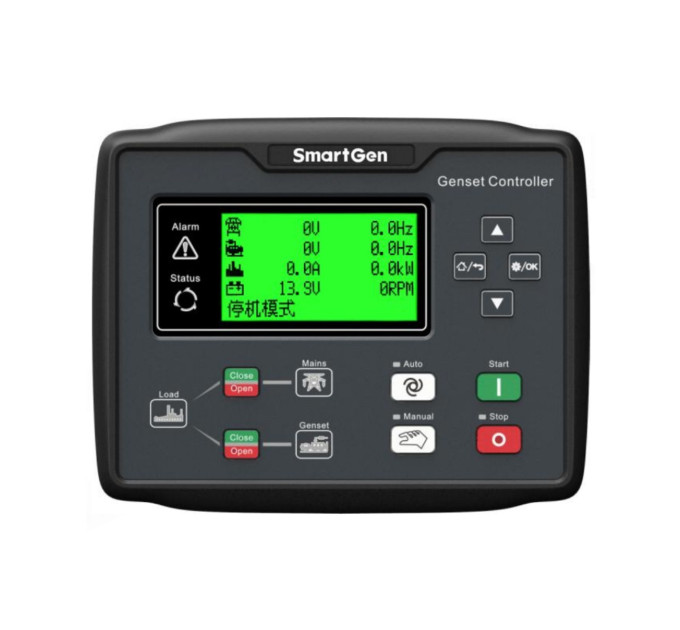

Дисплей LCD 132x64 з підсвіткою, і вибір мовного інтерфейсу (китайська, англійська та інші), який можна вибрати на місці, що зручно для комісії з усування неполадок персоналу.
Інтерфейс RS485, за допомогою якого можна реалізувати функцію "4 віддалені" (віддалене керування, віддалене вимірювання, віддалений зв'язок та віддалена настройка) за допомогою протоколу MODBUS.

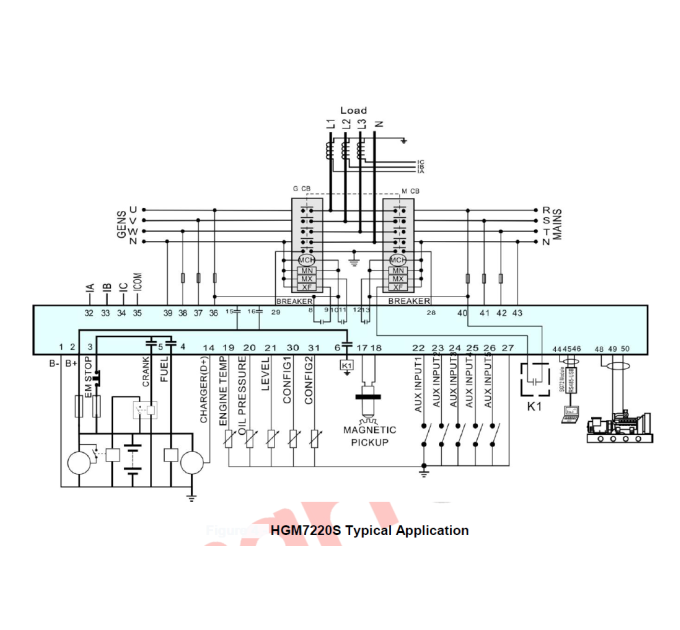

Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем живлення з напругою 120/240 В та частотою 50/60 Гц, а HGM7220N також може використовуватися в системі 400 Гц (будь ласка, замовляйте окремо.).
Збір і відображення 3-фазної напруги, 3-фазного струму, потужності та частоти генераторного або мережевого живлення.
Для контролера мережі має функції перевищення та пониження напруги, перевищення та пониження частоти, втрату фази та функції оберненої послідовності фаз; а для контролера генератора має функції перевищення та пониження напруги, перевищення та пониження частоти, перевищення струму та потужності, зворотну потужність, втрату фази, функції оберненої послідовності фаз.
Максимальна кількість годин накопичення з обраного часу складає 65535 годин.
Максимальна кількість запусків - 65535 разів
Функція керування захистом: автоматичний запуск/зупинка дизель-генератора, керування АВТ (Автоматичний Вимикач Перемикання) з ідеальним показом несправностей та захисними функціями.
Функції керування ЕСП (збудження на зупинку), контроль мінімального обертового моменту, контроль передпускового нагрівання та функції підвищення/падіння швидкості і всі вони є виходами реле.
Функція налаштування параметрів: параметри можуть бути змінені та встановлені користувачами, і вони не загубляться у випадку відключення живлення. Більшість параметрів можна змінити на передній панелі. Всі параметри можна налаштувати на ПК через USB або RS485, або змінити на хмарному сервісі.
Можна використовувати кілька кривих датчика температури, тиску, рівня палива безпосередньо, а криві датчика також можуть бути визначені користувачами. Тиск та допоміжний 1 можуть підключатися до датчиків опору, напруги або струму.
Можливі кілька умов відключення кривого розпуску (швидкість, нафтовий тиск, частота генератора).
