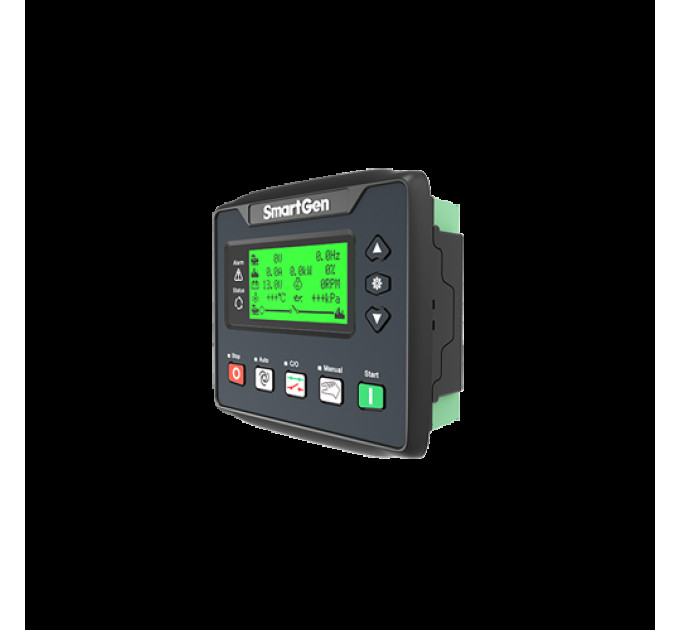

SmartGen HGM410N Контролер генератора

Технічні характеристики:
Дисплей LCD(132*64)
Панель управління Кремнієвий каучук
Мова Китайська, Англійська та Інші
Цифровий Вхід 4
Релеовий Вихід 6
Аналоговий Вхід 4
Система Постачання Перемінного Струму 1Ф2П/2Ф3П/3Ф3П/3Ф4П
Частота Генератора 50/60Гц
Виявлення та Відображення кВ/Амп так
Інтерфейс Моніторингу USB
Програмований Інтерфейс USB
RTC та Журнал Подій так
Запланований Запуск Генератора так
Обслуговування так
Постачання Постійного Струму DC(8～35)V
Розміри Корпусу(мм) 126*109*44
Виріз Панелі(мм) 110*90
Робоча Температура (-25～+70)℃

Огляд Продукту:
Контролери генератора серії HGM400N інтегрують цифровізацію, інтелектуалізацію та мережеві технології, які використовуються для автоматизації генератора та системи контролю моніторингу одиниці для досягнення функцій автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та "трьох віддалених" (дистанційне керування, дистанційне вимірювання та дистанційна комунікація; модуль SG485 повинен бути встановлений). Він оснащений LCD-дисплеєм, опціональним інтерфейсом мов (китайська, англійська, іспанська, турецька, російська та французька) та є надійним і простим у використанні.

Контролери генератора серії HGM400N використовують мікропроцесорну технологію з точними вимірюваннями параметрів, регулюванням фіксованого значення, встановленням часу та коригуванням встановлених значень та інше. Всі параметри можуть бути налаштовані з передньої панелі або через інтерфейс USB за допомогою ПК. Його можна широко використовувати в усіх типах автоматичних систем керування генератором з компактною структурою, вдосконаленими схемами, простими з'єднаннями та високою надійністю.

ХАРАКТЕРИСТИКИ ТА ФУНКЦІЇ:

Контролери генератора серії HGM400N мають два типи:

HGM410N: Модуль Автоматичного Запуску (ASM), він контролює запуск/зупинку генератора за допомогою дистанційного сигналу;

HGM420N: Функція Автоматичного Вимкнення Мережі (AMF), оновлюється на основі HGM410N, крім того, вона має моніторинг електричної кількості мережі та функцію автоматичного перемикання мережа/генератор, особливо для автоматичної системи, яка складається з генератора та мережі.

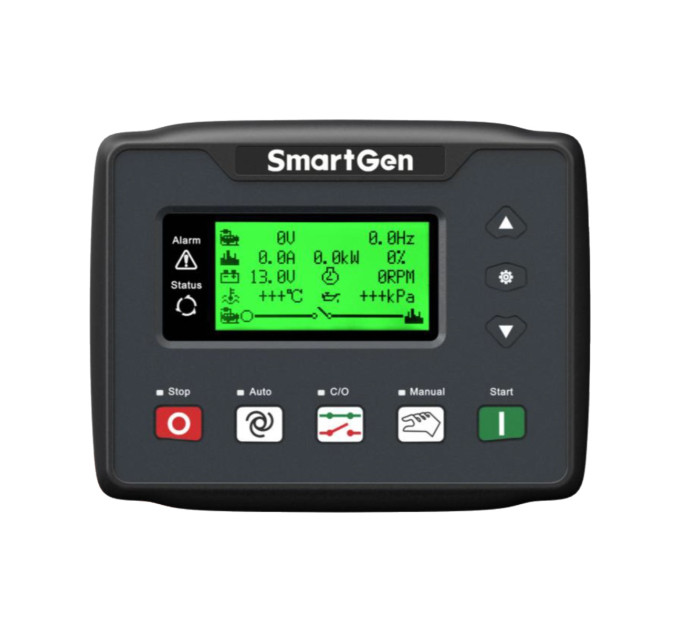

1. 132x64 LCD з підсвіткою, опціональний інтерфейс мови (китайська, англійська, іспанська, турецька, російська та французька), операція кнопками;
2. Покращений захист LCD від зношування та подряпин завдяки твердому акриловому екрану;
3. Панель і кнопки з кремнієвого каучуку для кращого функціонування в умовах високої/низької температури;
4. Підходить для систем з 3-фазним 4-жильним, 3-фазним 3-жильним, однофазним 2-жильним та 2-фазним 3-жильним з напругою 120/240В та частотою 50/60Гц;
5. Збирає та показує 3-фазні параметри напруги, струму, потужності та частоти генератора або мережі.
6. Для мережі контролер має функції виявлення перенапруги, недонапруги та втрати фази; Для генератора контролер має функції виявлення перенапруги, недонапруги, перегрузки частоти, недопуску частоти, перегрузки струму та потужності.
7. Точне збирання та відображення параметрів щодо двигуна,
8. Керування та Захист: автоматичний запуск/зупинка генератора, керування Автоматичним Перемикачем (ATS) з ідеальним виявленням несправностей та захисною функцією;
9. З функціями ETS (Енергія для зупинки), контроль холостого ходу, контроль передпуску, контроль підвищення швидкості та зниження швидкості, всі порти виходу - реле.
10. Налаштування параметрів: параметри, збережені від внутрішнього FLASH, можна змінити та не будуть втрачені навіть у разі відключення електроенергії; всі параметри контролера можна налаштувати за допомогою передньої панелі контролера або через інтерфейс USB або RS485 за допомогою ПК.
11. Багатоплексорний вхідний порт 3 та 4 можуть бути використані в різних галузях: вхід 3 може бути використаний як допоміжний вхідний порт або датчик рівня палива, тоді як вхід 4 може бути використаний як допоміжний вхідний порт або налаштований датчик.
12. Більше видів кривих температури, тиску масла, рівня палива можуть бути використані безпосередньо, а користувачі можуть самостійно визначити криві датчиків;
13. Налаштовуваний датчик: може бути налаштований як датчик температури, датчик тиску масла або датчик рівня палива, що дозволяє виявлення подвійної температури, подвійного тиску масла та подвійного рівня палива.
14. Належить вибір з декількох умов відключення коливань (магнітний датчик, тиск масла, частота генератора);
15. З функцією екстреного запуску;
16. З функцією автоматичного визначення кількості зубців літака;
17. Широкий діапазон постачання електроенергії: DC(8~35)V, підходить для різних середовищ стартового акумулятора.
18. Усі параметри використовують цифрове налаштування, замість звичайної аналогової модуляції за допомогою звичайного потенціометра, що забезпечує більшу надійність і стабільність;
19. З функцією обслуговування. Типи (дата або час роботи) можуть бути встановлені. Дії (попередження, аварійне вимкнення) можуть бути встановлені при закінченні часу обслуговування;
20. Водонепроникність IP55 за рахунок гу
