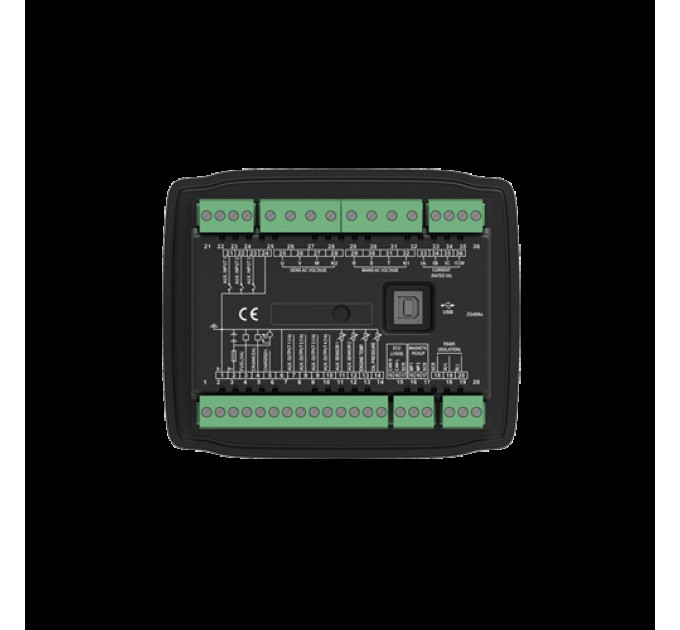

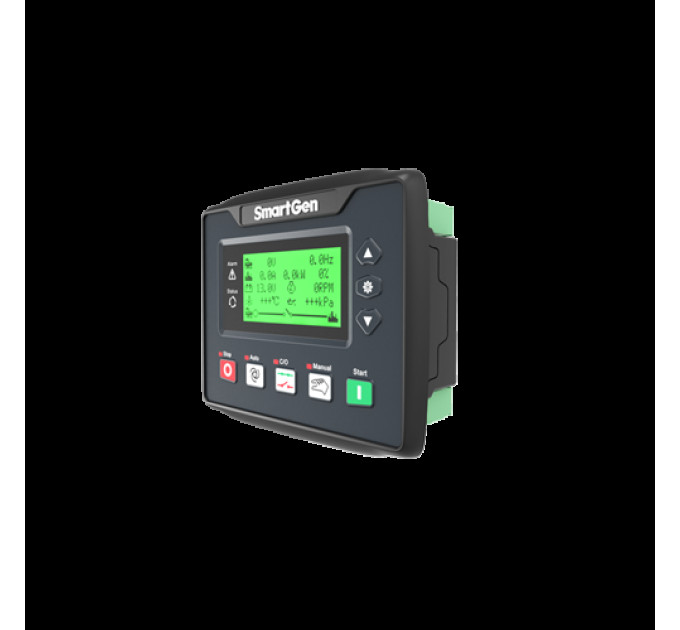

SmartGen HGM4010N Контролер генератора

Технічні параметри:
Дисплей LCD(132*64)
Панель управління Кремнійовий каучук
Мова Китайська та англійська та інші (всього вісім мов)
Цифрові входи 5(Два багатофункціональні)
Реле виходу 6
Аналогові входи 4
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Виявлення та відображення кВт/Ампер так
Інтерфейс моніторингу USB
Програмований інтерфейс USB
RTC та Журнал подій так
Запланований запуск генератора так
Обслуговування так
Живлення від СД DC(8～35)V
Розміри корпусу(мм) 135*110*44
Виріз панелі(мм) 116*90
Робоча температура (-25~+70)℃

Огляд продукту:
Контролери генераторів серії HGM4000N інтегрують цифровізацію, інтелектуалізацію та мережеву технологію, які використовуються для автоматизації генераторів та систем контролю моніторингу одиниці для досягнення функцій автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та інших. Функцій. Він сумісний з LCD-дисплеєм, варіантами інтерфейсу мов (китайська, англійська, іспанська, російська, турецька, французька, португальська та польська) і є надійним та простим у використанні.

Контролери генераторів серії HGM4000N використовують технологію мікропроцесорів з точним вимірюванням параметрів, налаштуванням фіксованих значень, встановленням часу та налаштуванням значень тощо. Всі параметри можна налаштувати з передньої панелі або через програмований інтерфейс (USB або інтерфейс RS485) через ПК. Він може бути широко використаний у всіх типах автоматичних систем управління генератором з компактною конструкцією, високорівневими схемами, простими з'єднаннями та високою надійністю.

1. ВИКОНАННЯ І ХАРАКТЕРИСТИКИ
Контролери серії HGM4000N мають шість типів:

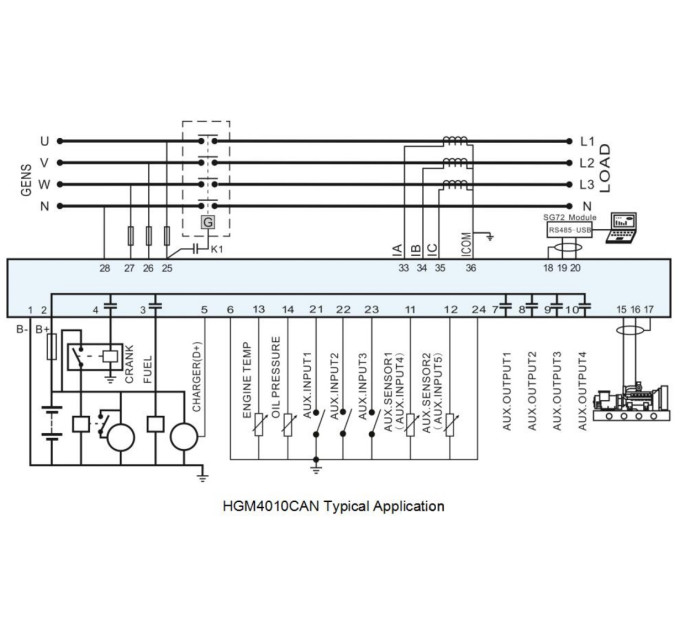

HGM4010N/HGM4010NC/HGM4010CAN: ASM (автоматичний стартовий модуль), він контролює генератор для запуску/зупинки за допомогою сигналу здаленого керування;

HGM4020N/HGM4020NC/HGM4020CAN: AMF (автоматичне відключення мережі), оновлення на основі HGM4010N/HGM4010NC/HGM4010CAN, крім того, має моніторинг кількості електроенергії в мережі та автоматичне керування переходом мережі/генератора, особливо для автоматичної системи, складеної з генератора та мережі.

Основні особливості наступні:

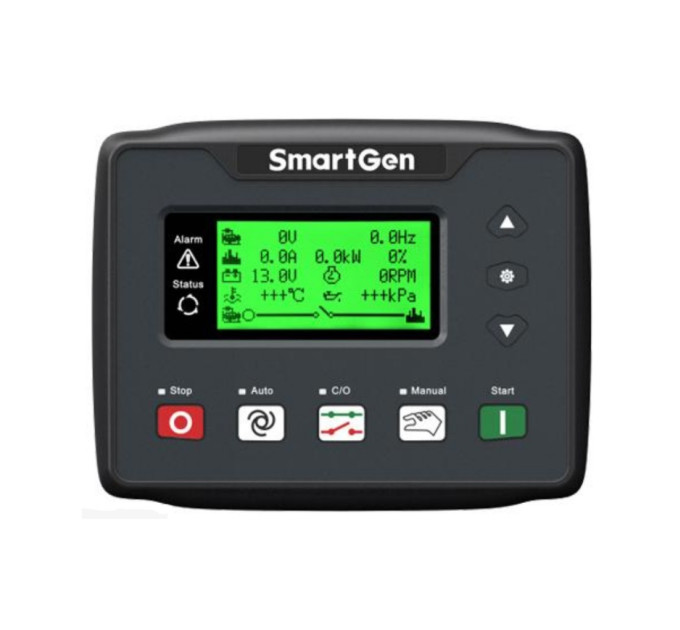

- 132x64 LCD з підсвіткою, вибір інтерфейсу мови (китайська, англійська, іспанська, російська, турецька, французька, португальська та польська), операція кнопками.
- Використано акустичний екранний акрил для захисту екрана з великими функціями стійкості до зношування та подряпин.
- Панель і кнопки з кремнієвого каучуку можна використовувати в екстремальних температурних умовах.
- RS485 інтерфейс забезпечує "Три віддалені функції" (віддалене керування, віддалене вимірювання та віддалений зв'язок) відповідно до протоколу MODBUS.
- Оснащений портом CANBUS та може спілкуватися з генератором J1939. Він може не тільки моніторити часто використовувані дані (такі як температура води, нафтовий тиск, швидкість, витрата палива та інше) машини ECU, але й керувати запуском, вимиканням, підвищенням швидкості та падінням швидкості через порт CANBUS (потрібен контролер з інтерфейсом CANBUS).
- Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з напругою 120/240 В та частотою 50/60 Гц;
- Збирає та показує 3-фазні параметри напруги, струму, потужності та частоти генератора або мережі.
- Для мережі контролер має функції виявлення недостатньої та перевищеної напруги та втрати фази; для генератора контролер має функції виявлення перевищеної та недостатньої напруги, перевищеної та недостатньої частоти, перевищеної поточної та перевищеної потужності.
- Точне вимірювання та відображення параметрів двигуна.
- Захист: автоматичний запуск/зупинка генератора, керування ATS (автоматичний перемикач передач) з ідеальною функцією виявлення та захисту від несправностей.
- З функціями ETS (завдяки старту для зупинки), керуванням холостим ходом, передпуском та підвищенням/зниженням швидкості, які є всі релеовими виходами.
- Налаштування параметрів: параметри можна змінювати та зберігати во внутрішній флеш-пам'яті та не буде втрачено навіть в разі відключення живлення; більшість з них можна налаштувати за допомогою передньої панелі контролера, а також можна змінити за допомогою ПК через USB або RS485 порт.
- З мультиплексним вхідним портом 4 та 5. Вхідний порт 4 може бути налаштований як вхідний порт перемикача або датчика рівня палива; вхідний порт 5 може бути встановлений як вхідний порт перемикача або програмований датчик. Це може гнучко застосовуватися в різних випадках.
- Можна використовувати кілька датчиків температури, тиску, нафтового тиску та самовизначати їх.
- З одним програмованим датчиком, який може бути налаштований як датчик температури, тиску або рівня рідини. Це досягається подвійним виявленням температури, тиску або рівня рідини.
- Можливі умови розриву кількох обертів (датчик швидкості, нафтовий тиск, частота генератора) за вибором.
- З функцією аварійного запуску.
- З функцією автоматичного визначення кількості зубів маховика.
- Широкий діа
