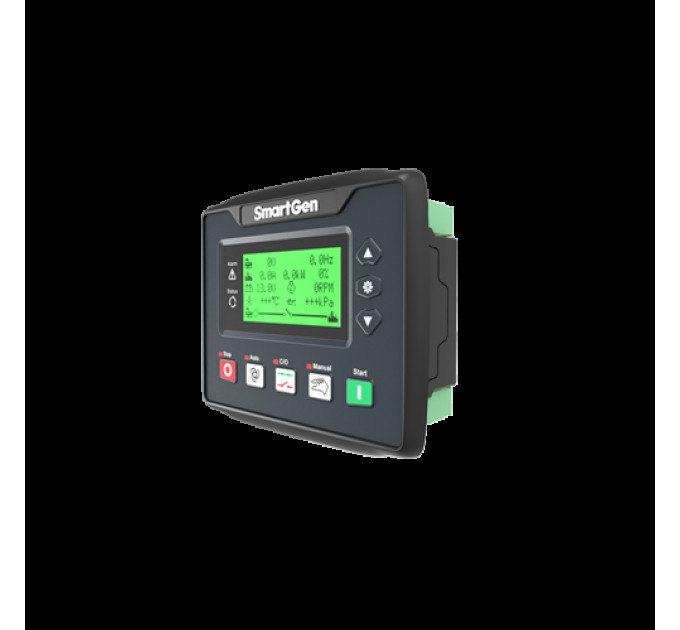

SmartGen HGM4010CAN Контролер генератора

Технічні параметри:
Дисплей: LCD (132*64)
Панель управління: силіконовий каучук
Мова: китайська, англійська та інші (всього вісім мов)
Цифрові входи: 5 (два багатофункціональні)
Реле виходу: 6
Аналогові входи: 4
Система змінного струму: 1P2W/2P3W/3P3W/3P4W
Частота генератора: 50/60 Гц
Вимірювання та відображення кВт/ампер: так
Інтерфейс монітора: RS485
Програмований інтерфейс: USB/RS485
CANBUS(1939): так
RTC та журнал подій: так
Запланований запуск генератора: так
Обслуговування: так
Живлення від постійного струму: DC(8～35)В
Розміри корпусу (мм): 135*110*44
Виріз у панелі (мм): 116*90
Температурний режим роботи: (-25~+70)°C

Огляд продукту:
Контролер генератора серії HGM4000N поєднує в собі цифрові, інтелектуальні та мережеві технології, які використовуються для автоматизації генераторів та систем моніторингу та керування одиничного пристрою з метою забезпечення автоматичного запуску/зупинки, вимірювання даних, відображення тривог тощо. Він оснащений LCD дисплеєм, інтерфейсом із вибором мови (китайська, англійська, іспанська, російська, турецька, французька, португальська та польська) та є надійним та простим у використанні.

Контролер генератора серії HGM4000N використовує технологію мікропроцесора з точними вимірюваннями параметрів, налаштуванням фіксованого значення, встановленням часу та налаштуванням значення тощо. Всі параметри можна налаштувати з передньої панелі або через програмований інтерфейс (USB або RS485 інтерфейс) через ПК. Він може бути широко використаний в усіх типах автоматизованих систем керування генератором завдяки компактній конструкції, вдосконаленим колісцям, простим з'єднанням та високій надійності.

1. Вибирайте з шести типів контролерів серії HGM4000N:

HGM4010N/HGM4010NC/HGM4010CAN: Модуль автоматичного запуску (ASM), який керує запуском/зупинкою генератора за допомогою віддаленого сигналу;
HGM4020N/HGM4020NC/HGM4020CAN: AMF (Автоматичне відмова від мережі), оновлення на основі HGM4010

N/HGM4010NC/HGM4010CAN, крім того, має моніторинг електроенергії мережі та функцію автоматичного перемикання мережі/генератора, особливо для автоматичної системи, складеної з генератора та мережі.

Основні особливості:

- 132x64 LCD з підсвічуванням, вибір інтерфейсу мови (китайська, англійська, іспанська, російська, турецька, французька, португальська та польська), кнопкове керування.
- Використання твердого акрилового матеріалу для захисту екрану з великою стійкістю до зношування та подряпин.
- Силіконова панель та кнопки можуть використовуватися в екстремальних температурних умовах.
- Інтерфейс RS485 для забезпечення "трьох віддалених функцій" (віддалене керування, віддалене вимірювання та віддалений зв'язок) згідно з протоколом MODBUS.
- Оснащений портом CANBUS і може спілкуватися з генератором J1939. Це дозволяє не тільки моніторити часто використовувані дані (такі як температура води, тиск масла, швидкість, споживання палива та інші) двигуна ECU, але й керувати запуском, вимкненням, підвищенням швидкості та зниженням швидкості через порт CANBUS (потрібний контролер з інтерфейсом CANBUS).
- Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з напругою 120/240 В та частотою 50/60 Гц;
- Збирає та показує 3-фазну напругу, струм, параметри потужності та частоту генератора або мережі.
- Для мережі контролер має функції виявлення відсутності та відсутності фази; для генератора контролер має функції виявлення перевищення та недостатньої напруги, перевищення та недостатньої частоти, перевищення струму та перевищення потужності.
- Точне вимірювання та відображення параметрів щодо двигуна.
Темп. (WT) °C/°F обидва будуть відображені
Тиск масла (OP) кПа/фунт на квадратний дюйм/бар будуть відображені
Рівень палива (FL) %(одиниця) Залишок пального л(одиниця)
Швидкість (RPM) об/хв (RPM)
Напруга батареї В (одиниця)
Напруга зарядного пристрою В (одиниця)
Накопичування годин
Накопичення кількості запусків
- Захист: автоматичний запуск/зупинка генератора, керування Автоматичним Перемикачем (ATS) з ідеальною підказкою про несправності та функцією захисту.
- Із ЕТС (задовбанням для зупинки), керуванням холостим ходом, керуванням передпуском та підвищенням/зниженням швидкості функцій, які є всі виходами реле.
- Налаштування параметрів: параметри можуть бути змінені та збережені во внутрішньої пам'яті FLASH і не будуть втрачені навіть при відключенні живлення; більшість з них можуть бути налаштовані з передньої панелі контролера, а також можуть бути змінені з ПК за допомогою USB або RS485 порту.
- З багатоканальним вхідним портом 4 та 5. Вхідний порт 4 може бути налаштований як вхідний порт для перемикача або датчика рівня палива; вхідний порт 5 може бути налаштований як вхідний порт для перемикача або програмованого датчика. Він може гнучко використовуватися в різних випадках.
- Можна використовувати кілька датчиків температури, тиску, масляного тиску та визначати їх самостійно.
- З одним програмованим дат
