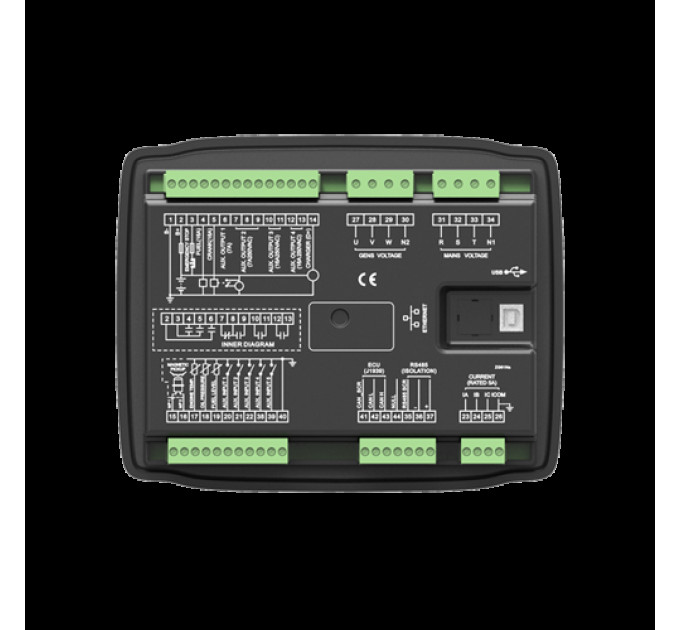

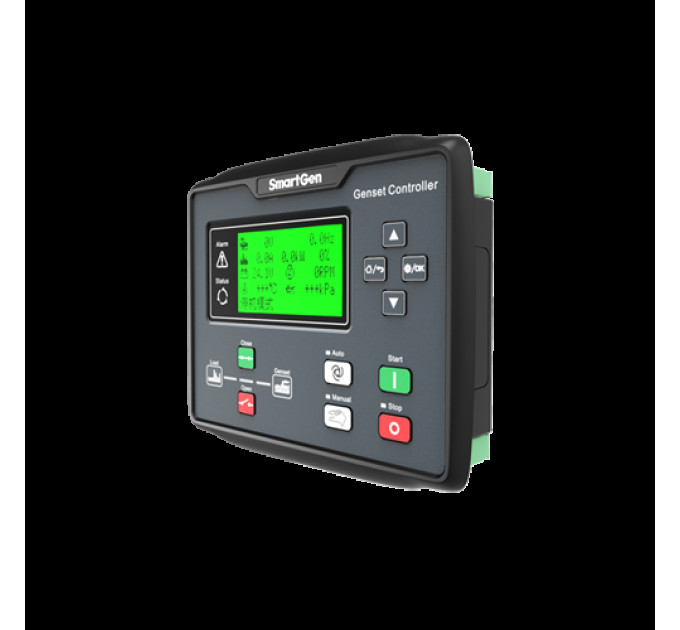

SmartGen HGM6110N Контролер генератора

Технічні параметри:
Дисплей LCD(132*64)
Панель управління Кремнієва гума
Мова Китайська & Англійська & Інші
Цифровий вхід 5
Реле виходу 6
Аналоговий вхід 3
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Виявлення та відображення кВ/А так
Програмований інтерфейс USB
RTC & Журнал подій так
Запланований запуск генератора так
Обслуговування так
Постачання постійного струму DC(8～35)V
Розміри корпусу (мм) 209*166*44
Виріз панелі (мм) 186*141
Робоча температура (-25～+70)℃

Огляд продукту:
Автоматичний контролер серії HGM6100N, який інтегрує цифрові, інтелектуальні та мережеві технології, призначений для автоматичного контролю та системи моніторингу генератора. Він може виконувати функції автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та три "віддалених" функції (дистанційне керування, віддалене вимірювання та віддалена комунікація). Контролер використовує LCD дисплей, опційний інтерфейс відображення, включаючи китайську, англійську, іспанську, російську, португальську, турецьку, польську та французьку мови з простою та надійною роботою.

Автоматичний контролер серії HGM6100N використовує техніку мікропроцесорів, яка дозволяє досягти точного вимірювання, коригування значень, встановлення часу та порогового значення і т.д. Всі параметри можна налаштувати з передньої панелі або використовувати інтерфейс USB (або інтерфейс RS485) для налаштування через ПК. Його можна широко використовувати в усіх типах автоматичних систем керування за компактною конструкцією, простими з'єднаннями та високою надійністю.

ХАРАКТЕРИСТИКИ І ВЛАСТИВОСТІ:

Контролер HGM6100N має шість варіантів:

HGM6110N/6110NC/6110CAN: Автоматичний модуль запуску, який контролює генератор для автоматичного запуску/зупинки за допомогою сигналу дистанційного запуску;

HGM6120N/6120NC/6120CAN: На основі HGM6110N/6110NC/6110CAN, додає моніторинг основного змінного струму та автоматичне перемикання основного/генератора (AMF), особливо підходить для систем автоматизації, що складаються з основного та генератора.

Примітка1: HGM6110NC/6120NC має порт RS485, HGM6110N/6120N - ні. HGM6110CAN/6120CAN має порт CAN, HGM6110N/6120N і HGM6110NC/6120NC - без нього.

Примітка2: HGM6110/6120 використовується як приклад для опису в цьому посібнику.

1. Дисплей LCD 132*64 з підсвіткою, опційний мовний інтерфейс (китайська, англійська, іспанська, російська, португальська, турецька, польська та французька), кнопкове керування;
2. Акриловий екран, покращена стійкість до зношування та подряпин;
3. Панель і кнопки з кремнієвої гуми добре пристосовуються до високих та низьких температур;
4. З портом RS485 для зв'язку можна реалізувати функції "три віддалених" за допомогою протоколу MODBUS;
5. З портом CANBUS, який може бути підключений до електронного вприскування за стандартом J1939, він не лише може моніторити часто використовувані дані (такі як температура води, тиск масла, швидкість обертання та витрати палива і т.д.), але також може керувати запуском, зупинкою, високою швидкістю та низькою швидкістю (необхідний контролер з портом CANBUS) через порт CANBUS;
6. Підходить для 3P4W, 3P3W, 1P2W та 2P3W (120V/240V), 50Гц/60Гц систем змінного струму;
7. Може вимірювати та відображати напругу та струм 3-х фаз, частоту, потужнісні параметри основного струму/генератора;
8. Основний струм має функції перенапруги/недонапруги та втрати фази; Генератор має функції перенапруги/недонапруги, перепаду частоти, перевищення струму та потужності;
9. Точне вимірювання та відображення параметрів двигуна,
10. Контроль та захист: Автоматичний запуск/зупинка генератора, перемикання навантаження (керування АВТ) та ідеальний відображення несправностей та захист;
11. З функцією ETS, керуванням холостим ходом, передпускним контролем, зниженням/підвищенням швидкості обертання, всі вони мають релеові виходи;
12. Налаштування параметрів: Дозволяє користувачу змінювати налаштування та зберігати їх у внутрішній пам'яті EEPROM. Параметри не можуть бути втрачені навіть при вимкненні живлення. Всі параметри можна налаштувати не лише з передньої панелі, а й використовуючи інтерфейс USB (або інтерфейс RS485), щоб налаштувати їх через ПК.;
13. Можна використовувати безпосередньо багато датчиків температури, тиску та рівня палива, параметри можуть бути визначені користувачем;
14. Можна вибрати багато умов відключення кореня (датчик швидкості, тиск масла, генератор);
15. З функцією аварійного запуску;
16. З функцією автоматичної ідентифікації кількості зубців маховика;
17. Діапазон живлення: (8~35)В постійного струму, пристосований до різних напруг запуску;
18. Всі параметри використовують цифрове модулювання, замість аналогового модулювання за допомогою звичайного потенціометра, що покращує надійність та стабільність;
19. З функцією обслуговування. Типи (дата або час роботи) можуть бути вибрані, а дії (попередження або аварійне вимкнення) можуть бути встановлені при завершенні часу обслуговування;
20. Журнал подій, годинник реального часу, запланований
