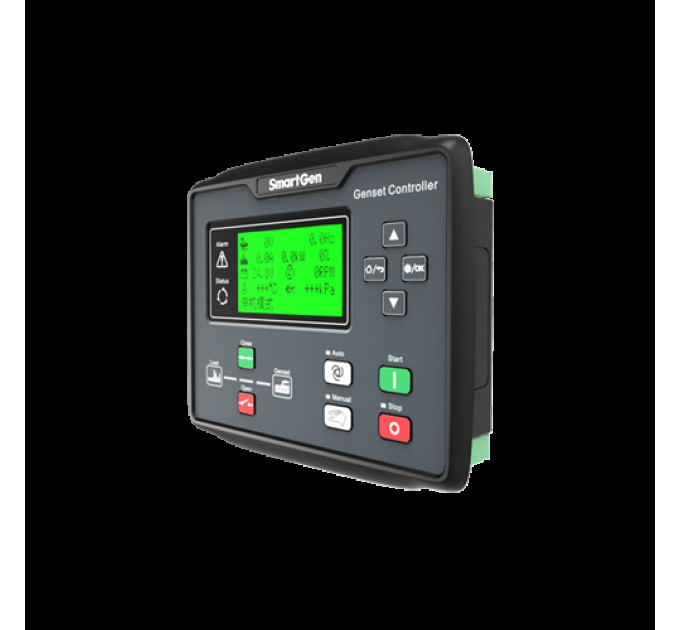

SmartGen HGM6110CAN Контролер генератора

Технічні параметри:
Дисплей LCD (132*64)
Панель управління Силіконовий каучук
Мова Китайська та англійська та інші
Цифрові входи 5
Реле виходу 6
Аналогові входи 3
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Виявлення і відображення кВт/А так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
CANBUS (1939) так
RTC та Журнал подій так
Запланований запуск генератора так
Обслуговування так
Живлення від постійного струму DC(8～35)V
Розміри корпусу (мм) 209*166*44
Вирізка панелі (мм) 186*141
Робоча температура (-25～+70)℃

Огляд продукту:
Автоматичний контролер серії HGM6100N, інтегруючи цифрові, інтелектуальні та мережеві технології, використовується для автоматичного керування та системи моніторингу генератора. Він може виконувати функції автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та "трьох віддалених" (дистанційного керування, дистанційного вимірювання та дистанційного зв'язку; необхідно встановити модуль SG485). Контролер використовує дисплей LCD, інтерфейс дисплея на вибір, включаючи китайську, англійську, іспанську, російську, португальську, турецьку, польську та французьку мови з простою та надійною роботою.

Автоматичний контролер серії HGM6100N використовує технологію мікропроцесора, яка дозволяє досягти точного вимірювання, налаштування значень, налаштування часу та порогове налаштування тощо. Усі параметри можна налаштовувати з передньої панелі або використовуючи інтерфейс USB (або RS485) для налаштування через ПК. Він може широко використовуватися в усіх типах автоматичних систем керування генераторами за рахунок компактної конструкції, простих з'єднань і високої надійності.

ПРОДУКТИВНІСТЬ І ХАРАКТЕРИСТИКИ:

Контролер серії HGM6100N має шість варіантів:

HGM6110N/6110NC/6110CAN: Модуль автоматичного запуску, він керує генератором для запуску/зупинки за допомогою сигналу дистанційного запуску;

HGM6120N/6120NC/6120CAN: На основі HGM6110N/6110NC/6110CAN, вона додає моніторинг мережі змінного струму та автоматичне перемикання мережі/генератора (AMF), особливо підходить для автоматичної системи, складеної з мережі та генератора.

Примітка 1: HGM6110NC/6120NC має порт RS485, HGM6110N/6120N - ні. HGM6110CAN/6120CAN має порт CAN, HGM6110N/6120N та HGM6110NC/6120NC - ні.

Примітка 2: Для цього посібника HGM6110/6120 було взято як приклад.

1. Дисплей LCD 132*64 з підсвіткою, можливість вибору мовного інтерфейсу (китайська, англійська, іспанська, російська, португальська, турецька, польська та французька), кнопкове управління;
2. Екран із акрилового скла, покращена витривалість і стійкість до подряпин;
3. Панель і кнопки з силіконового каучуку добре адаптуються до високих і низьких температур;
4. З портом RS485 для зв'язку можна досягти функцій "трьох віддалених" за допомогою протоколу MODBUS;
5. З портом CANBUS, який може бути підключений до електронного вприскування з J1939, він не тільки може контролювати часто використовувані дані (такі як температура води, нафтовий тиск, швидкість обертання та витрата палива і т.д.), але й може керувати запуском, зупинкою, високою швидкістю та низькою швидкістю (потрібен контролер із портом CANBUS) через порт CANBUS.
6. Примірно до 3P4W, 3P3W, 1P2W та 2P3W (120В/240В), 50 Гц/60 Гц системи змінного струму;
7. Може вимірювати і відображати 3-фазні напругу, 3-фазний струм, частоту, потужність генератора/мережі;
8. У мережі є функції перенапруги, піднапруги та втрати фази; У генераторі є функції перенапруги, піднапруги, перевищення/зниження частоти, перевищення струму та перевищення потужності;
9. Точне вимірювання і відображення параметрів двигуна,
10. Керування захистом: Автоматичний запуск/зупинка генератора, перехід навантаження (керування ATS) та ідеальний відображення несправностей та захист;
11. З ETS, контроль обертання холостого ходу, передпускний контроль, контроль підвищення/зниження швидкості, всі вони - виходи реле;
12. Налаштування параметрів: Користувач може змінювати налаштування і зберігати їх во внутрішній пам'яті FLASH. Параметри не можуть бути втрачені навіть при вимкненні живлення. Всі параметри можна налаштовувати не тільки з передньої панелі, але й використовувати інтерфейс USB (або PS485) для їх налаштування через ПК.;
13. Мультидатчики температури, тиску та рівня палива можна використовувати безпосередньо, параметри можуть бути визначені користувачем;
14. Можна вибрати багато умов відключення поршневої (датчик швидкості, нафтовий тиск, генератор);
15. Із функцією аварійного запуску;
16. З функцією автоматичної ідентифікації кількості зубців маховика;
17. Діапазон живлення: (8~35) В постійного струму, пристосований до різних напруг активування стартового акумулятора;
18. Усі параметри використовують цифрову модуляцію, замість аналогової модуляції за допомогою звичайного потенціометра, що покращує надійність і стабільність;
19. З функцією обслуговування. Типи (дата або час роботи) можуть бути вибрані, а дії (попередження або аварійне вимкнення) можуть бути вс
