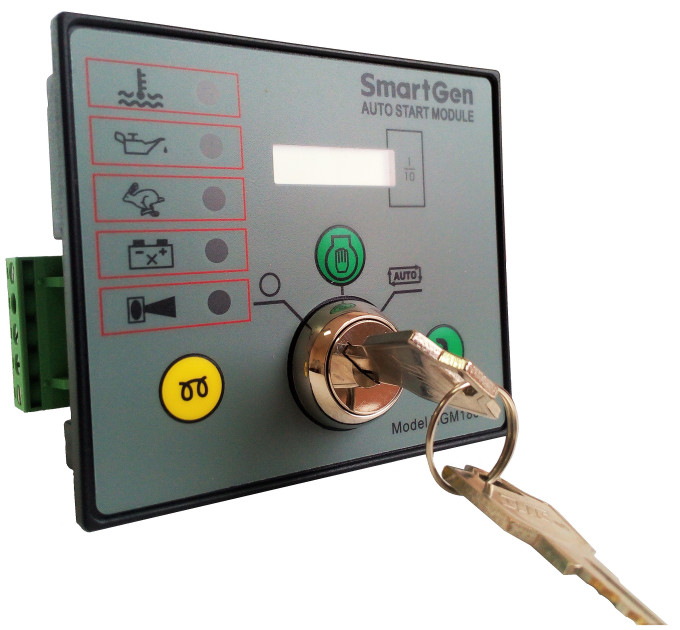

SmartGen HGM180HC Модуль автоматичного запуску дизель-генератора

Технічні характеристики
Дисплей LED

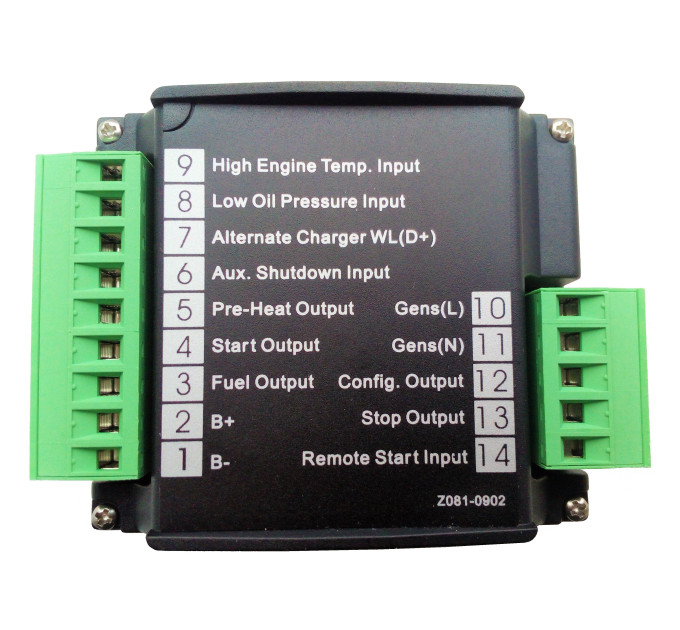

Цифрові входи 4
Частота генератора 50/60 Гц
Живлення від постійного струму DC(8～35)V
Габаритні розміри корпусу (мм) 84*72*35
Виріз у панелі (мм) 78*66
Робоча температура (-30~+70)℃

Огляд продукту:
Модель 180/180hc є модулем автоматичного керування двигуном. Модуль призначений для автоматичного запуску та зупинки двигуна, індикації робочого стану та умов несправності, автоматичного вимкнення двигуна та індикації несправностей двигуна за допомогою світлодіодів на передній панелі.

HGM180hc додає відлік годин на ЖК-дисплеї на основі HGM180.

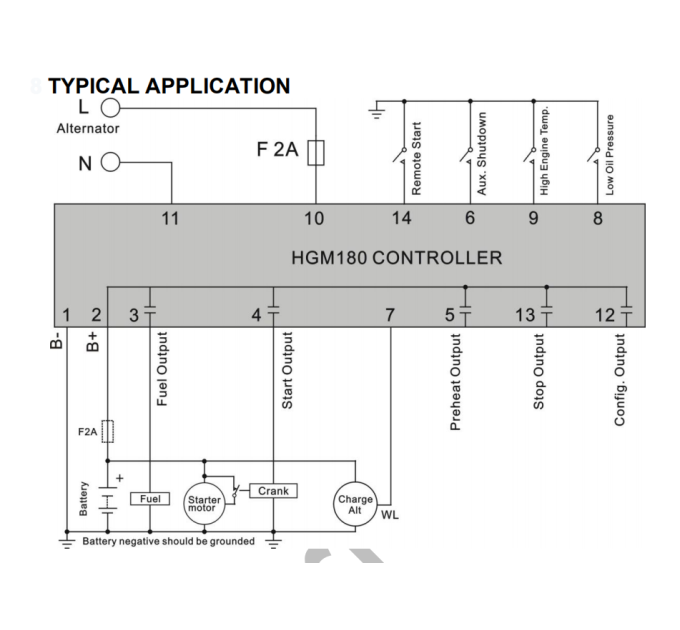

ОПЕРАЦІЯ

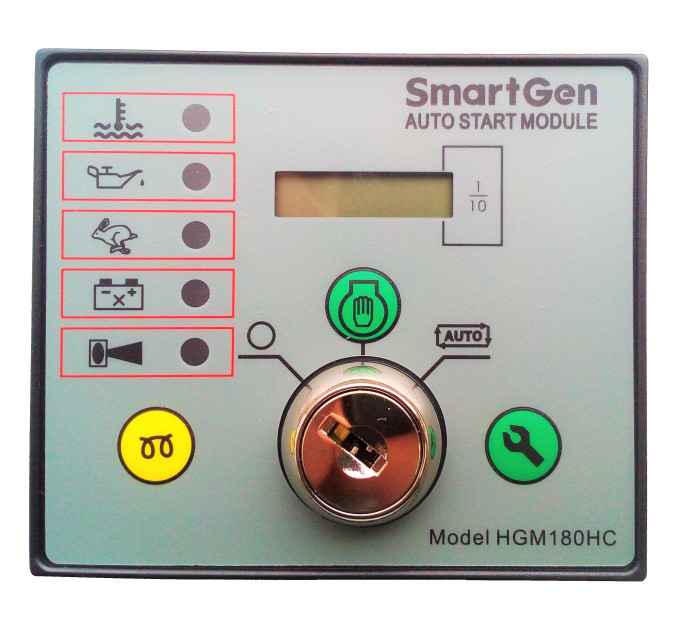

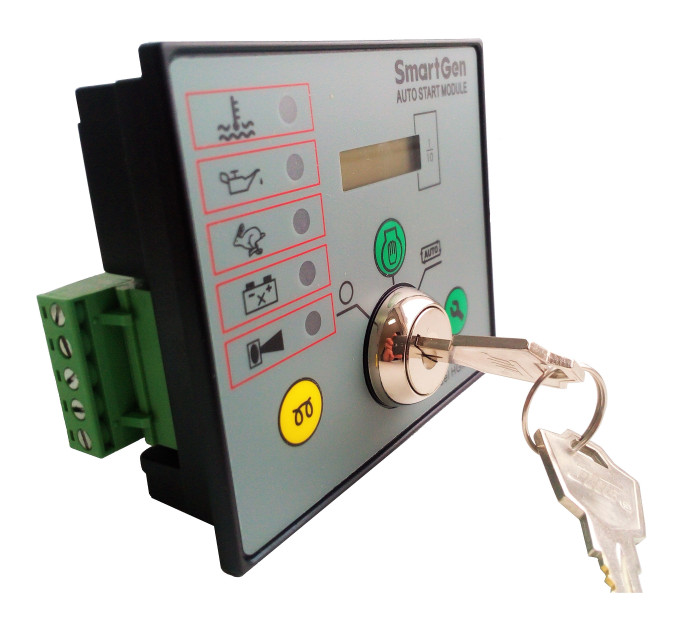

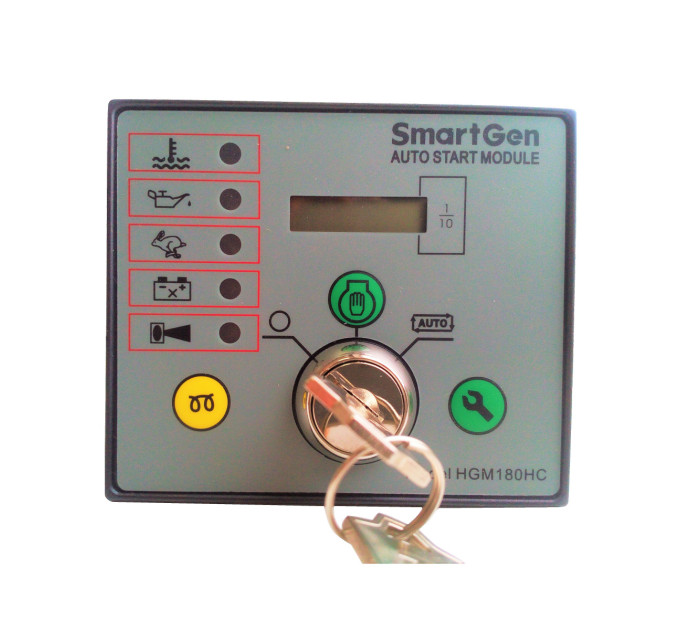

Якщо ви використовуєте hgm180 вперше, налаштування обов'язкове. Якщо ви хочете налаштувати модуль, будь ласка, зверніться до розділу "Налаштування". Операція модуля відбувається за допомогою трьохпозиційного ключа, встановленого на передній панелі з позиціями ВИМКНЕНО (O), ЗАПУСК та АВТО. У положенні "O" виводи відключаються.

Ручна робота:
1. Виберіть ручний режим роботи.
2. Натисніть кнопку передпуску протягом необхідного часу.
3. Натисніть ЗАПУСК, щоб пускати двигун.

Після того, як кнопку "Старт" натиснуто та утримано, система подачі пального двигуна активується. Вивід "Кран" потім активується, і пусковий двигун запускається, автоматично відключаючись, коли двигун запалюється або коли кнопку "Старт" відпускають. Після цього ініціюється таймер утримання захисту.

Автоматична робота:
1. Виберіть режим АВТО.
2. Якщо включено дистанційний запуск, генератор буде автоматично запускатися.

Активація будь-якої з наступних сигналізацій (які активуються при несправності) призведе до відключення виводу роботи:
- Низький тиск масла
- Висока температура двигуна
- Допоміжне вимкнення
- Перевищення швидкості обертання

Це призведе до відключення подачі палива до двигуна і його зупинки. Кожна сигналізація має свій власний світлодіодний індикатор, і після активації будь-якої сигналізації додаткові умови не приймаються. Вивід сигналізації та відповідний світлодіод будуть залишатися активними, поки блок не буде скинутий, перевернувши перемикач в положення "O".

Захист від перевищення швидкості
Захист від перевищення швидкості походить від вихідної частоти генератора. Схема перевищеної частоти моніторить вихідну частоту генератора і вимкне двигун негайно, якщо попередньо встановлений рівень частоти перевищено. Цей рівень спрацьовує, якщо вибрано перемикач для 50 Гц або 60 Гц номінальної роботи (відповідно 57 Гц або 68 Гц виходить). Під час пуску двигуна та протягом короткого часу після нього таймер утримання захисту (10 секунд) активний, а відповідні входи сигналізації пригнічені. Це дозволяє двигуну запуститися і досягти нормальних робочих умов. Після закінчення часу таймера входи активовано, забезпечуючи нормальний захист від модуля.

Попередження про відмову заряду
Попередження про відмову заряду також надається шляхом моніторингу терміналу WL на зарядному генераторі. Це працює на аналогічному принципі, що і лампочка попередження, встановлена в автомобілі. Якщо вихід не вдасться, світлодіодне попередження зарядної виблимає. Модуль також буде забезпечувати струм збудження генератора через це з'єднання.

СПЕЦИФІКАЦІЯ
Постійне живлення від постійного струму: 8–35 В.
Вхідний діапазон генератора: 15–306 ВА (20%) RMS.
Частота вхідного генератора: 50–60 Гц при номінальній швидкості обертання двигуна.
Перевищення швидкості: номінальна частота +14% (збільшення швидкості до 24%).
Вихід запуску: твердотільний 1А, додатний вивід B+ терміналу.
Вихід палива: твердотільний 1А, додатний вивід B+ терміналу.
