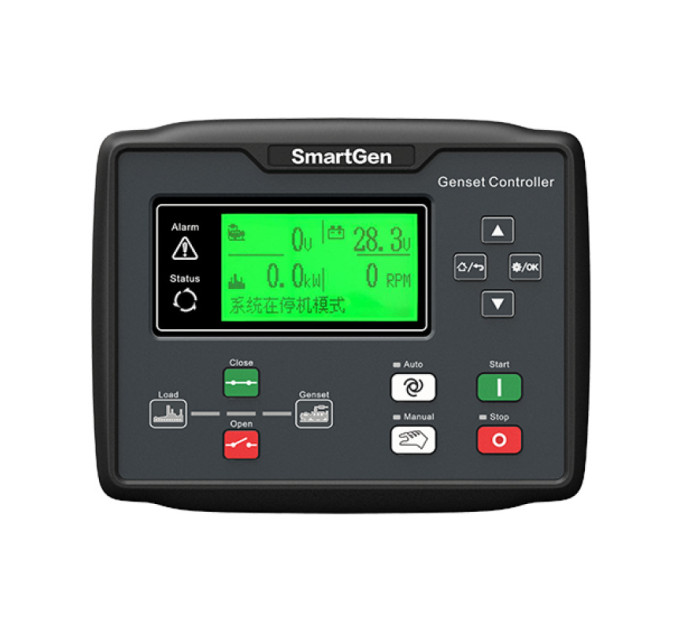

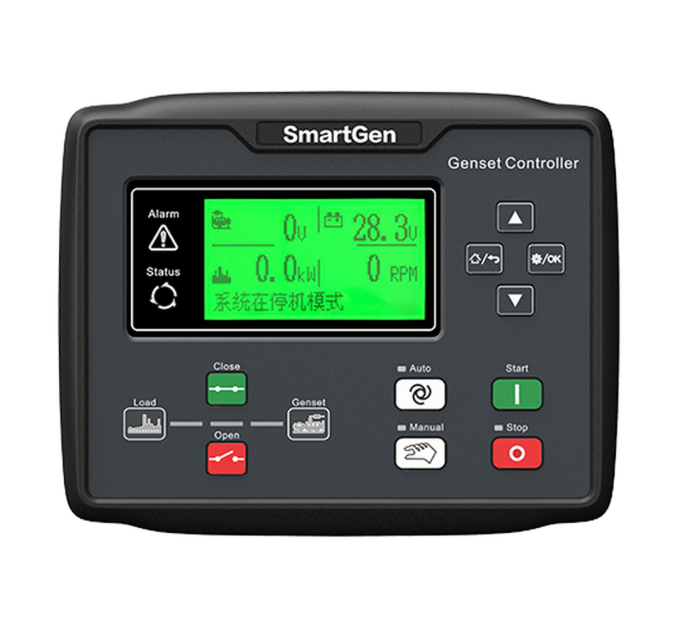

SmartGen HGM7110N Контролер генератора

Технічні параметри:
Дисплей LCD(132*64)
Панель управління Кремнієвий каучук
Мова Китайська, Англійська та інші
Цифровий вхід 7
Релеовий вихід 8
Аналоговий вхід 5
Система перемінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Виявлення та відображення кВт/Ампер так
Інтерфейс моніторингу RS485/USB/Ethernet
Програмований інтерфейс RS485/USB/Ethernet
RTC та Журнал подій так
Запланований запуск генератора так
Обслуговування так
ULP так
Постачання змінного струму DC(8～35)V
Розміри корпусу (мм) 209*166*45
Виріз панелі (мм) 186*141
Температура експлуатації (-25~+70)℃

Огляд продукту:
Контролери автоматизації електростанцій HGM7110N/HGM7120N інтегрують цифрові, інтелектуальні та мережеві технології, які використовуються для автоматизації генератора та системи контролю одиничного дизельного агрегату, щоб забезпечити функції віддаленого запуску/зупинки, вимірювання даних, захист від аварій тощо. Він має дисплей LCD, опціональний інтерфейс мови (китайська, англійська та інші) і є надійним та простим у використанні.

Контролери автоматизації електростанцій HGM7110N/HGM7120N використовують технологію 32-бітного мікропроцесора з точним вимірюванням параметрів, налаштуванням фіксованих значень, налаштуванням часу та встановленням значень тощо. Майже всі параметри можна налаштувати з передньої панелі контролера, а всі параметри можна налаштувати за допомогою програмного забезпечення для ПК через порт USB/RS485 та контролювати за допомогою програмного забезпечення для ПК через RS485. Його можна широко використовувати в усіх типах автоматизованих систем керування генераторами за його компактною структурою, простими з'єднаннями та високою надійністю.

ВИКОНАННЯ ТА ОСОБЛИВОСТІ

HGM7110N: Модуль автоматичного запуску, він керує запуском/зупинкою генератора за допомогою сигналу дистанційного запуску;

HGM7120N: AMF (автоматичне відключення від мережі), оновлення на основі HGM7110N, особливо підходить для автоматичної системи, складеної з генератора та мережі.

Основні особливості:

1. Використано 32-бітний мікропроцесор ARM з вищим рівнем апаратної інтеграції та стабільності.
2. 132x64 LCD з підсвічуванням та вибірним інтерфейсом мови (китайська, англійська та інші), який можна вибрати на місці. Це зручно для технічного персоналу приладобачення.
3. Використано акриловий екран, що захищає екран від виносу та подряпин.
4. Кремнієва панель та кнопки можуть використовуватися в екстремальних температурних умовах.
5. RS485 інтерфейс зв'язку дозволяє виконувати "три віддалені функції" (віддалене керування, віддалений вимірювання та віддалений зв'язок) згідно з протоколом MODBUS.
6. Підходить для 3-фазних 4-жильних, 3-фазних 3-жильних, однофазних 2-жильних та 2-фазних 3-жильних систем з напругою 120/240В та частотою 50/60Гц;
7. Збирає та відображає 3-фазну напругу, струм, параметр потужності та частоту генератора або мережі.
8. Для мережі контролер має функції виявлення перенапруги/піднапруги, перенапруги/піднапруги частоти, відсутності фази та виявлення порядку фаз; для генератора контролер має функції виявлення перенапруги/піднапруги, перенапруги/піднапруги частоти, перевищення струму та потужності, зворотної потужності, відсутності фази та виявлення порядку фаз.
9. Точне збирання параметрів щодо двигуна.
Максимально може бути записано 65535 годин загального робочого часу.
Максимально може бути записано 65535 запусків.
10. Захист: автоматичний запуск/зупинка дизель-генератора, управління АТП (Автоматичний Перемикач Трансферу) з ідеальною індикацією несправностей та захистом.
11. З функціями ЕТЗ (електризування для зупинки), управління холостим ходом, передпуском і контролем збільшення/зменшення швидкості, які є всі релеовими виходами.
12. Налаштування параметрів: параметри можуть бути змінені та збережені у внутрішній пам'яті FLASH і не можуть бути втрачені навіть у разі відключення живлення; більшість з них можна налаштувати за допомогою передньої панелі контролера, а також можна змінити за допомогою ПК через порт RS485/ETHERNET.
13. Можна використовувати безпосередньо кілька кривих датчиків температури, тиску та налягання масла.
14. Можна вибрати кілька умов роз'єднання шатуну (датчик швидкості, налягання масла, частота генератора).
15. Широкий діапазон живлення DC(8~35)V, що відповідає різним напругам стартового акумулятора.
16. Журнал подій, реальний час, запланований запуск та зупинка генератора (може бути встановлено як запуск генератора один раз на день/тиждень/місяць з навантаженням або без).
17. За одну хвилину до вимкнення генератора через несправність, контролер може записати дані до 5 штук, включаючи напругу мережі, частоту мережі, напругу генератора, частоту генератора, поточну температуру, тиск масла, рівень палива, швидкість тощо.
18. Використовується для насосної установки, крім того, може бути індикатором також (тільки вказівка та спрацювання реле без дії).
19. Функція обслуговування, час обслуговування може бути визначено користувачем (тільки попередження/вимкнення в разі аварії або
