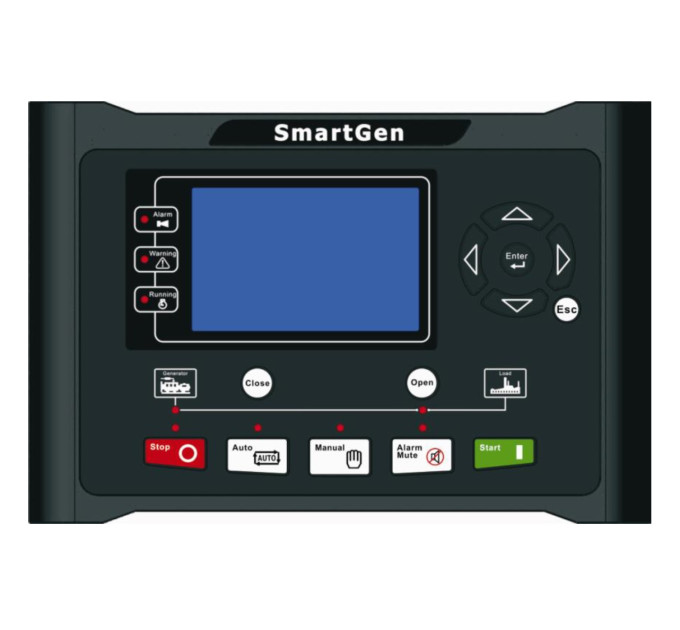

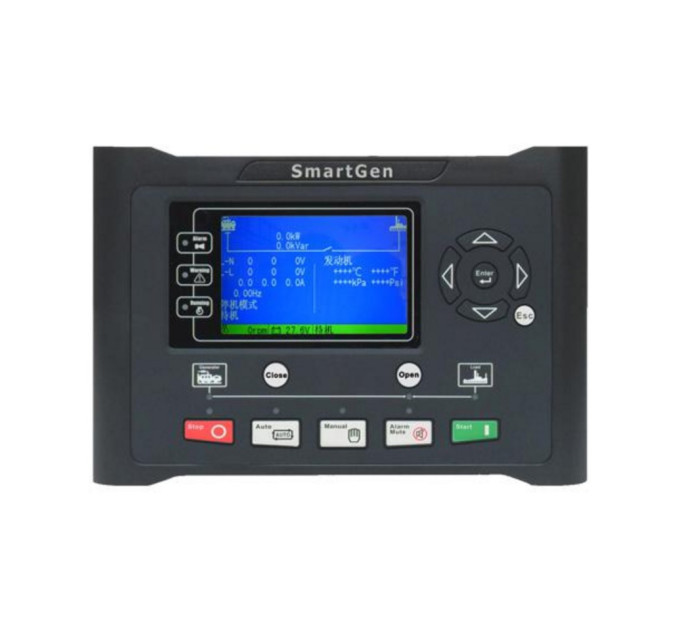

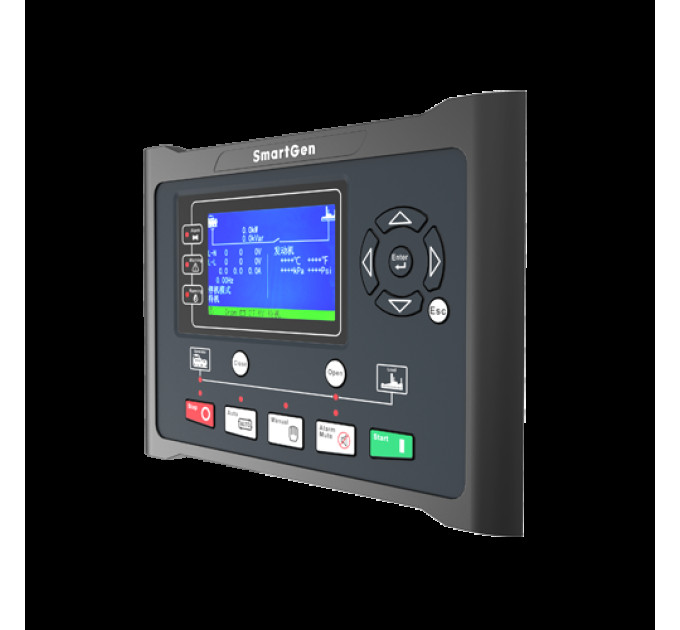

SmartGen HGM9610 Контролер генератора

Технічні параметри:
Дисплей 4,3 дюйма TFT-LCD (480*272)
Панель управління Силіконовий каучук
Мова Китайська та англійська та інші
Цифрові входи 8
Реле-виходи 8
Аналогові входи 5
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Напруга генератора (15~360)V(фаза-нуль)
Частота генератора 50/60 Гц
Виявлення та відображення кВт/А так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
CANBUS(1939) так
RTC та журнал подій так
Запланований запуск генератора так
Обслуговування так
ULP так
SMS так
Ethernet так
SD-карта так
Живлення від постійного струму DC(8～35)V
Розміри корпусу (мм) 266*182*45
Виріз в панелі (мм) 214*160
Робоча температура (-25~+70)℃

Огляд продукту:
Контролери генератора серії HGM96XX використовуються для автоматизації генераторів та систем контролю і моніторингу одиниці з метою досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та «трьох віддалених» (віддаленого керування, віддаленого вимірювання та віддаленої комунікації). Контролер використовує великий рідкокристалічний дисплей (LCD) та інтерфейс з вибором мови - китайська, англійська або інші - з легкою та надійною роботою.

Контролер HGM96XX використовує 32-бітну технологію мікропроцесора з точним вимірюванням параметрів, налаштуванням фіксованих значень, налаштуванням часу та порогу тощо. Більшість параметрів можуть бути встановлені за допомогою передньої панелі, а всі параметри можуть бути встановлені за допомогою ПК (через порт USB) та налаштовані та моніторені за допомогою портів RS485 та ETHERNET. Контролери оснащені Micro SD для запису даних про реальний час роботи для зручного перегляду та вчасного виявлення несправностей. Їх можна широко використовувати в ряді автоматизованих систем керування генераторами завдяки компактній конструкції, простим з'єднанням та високій надійності.

Характеристики та функції:
HGM9610, призначений для одиночних автоматизованих систем, автоматичний запуск/зупинка одиниці виконується за допомогою віддаленого сигналу.
HGM9620, має всі функції HGM9610, а також моніторинг електричної кількості мережі та функцію автоматичного переключення мережа/генератор (AMF), особливо підходить для одиночних автоматизованих систем, які включають мережу та генератор.

Ключові характеристики:
1. З ARM-заснованим 32-бітним SCM, високоінтегрованим апаратним забезпеченням, новим рівнем надійності.
2. LCD 480x272 з підсвіткою, багатомовний інтерфейс (включаючи англійську, китайську або інші мови), який можна вибрати на місці, що полегшує налагодження для персоналу заводу;
3. Покращена стійкість до зношування та подряпин завдяки акарилу твердого екрану;
4. Силіконова панель та кнопки для кращої роботи в умовах високої температури;
5. Порт RS485 для віддаленого керування, віддаленого вимірювання, віддаленого зв'язку за протоколом ModBus;
6. Інтерфейс комунікації ETHERNET з кількома режимами моніторингу;
7. Порт Micro SD для запису даних про реальний час роботи;
8. Оснащений функцією SMS (короткого текстового повідомлення). Коли генератор спрацьовує, контролер може автоматично надсилати короткі повідомлення по SMS максимум до 5 телефонних номерів. крім того, статус генератора може бути контрольований і перевірений за допомогою SMS;
9. Оснащений портом CANBUS і може взаємодіяти з генератором J1939. Крім того, можна контролювати початок роботи, вимкнення, підвищення швидкості та падіння швидкості через порт CANBUS.
10. Підходить для 3-фазних 4-жильних, 3-фазних 3-жильних, однофазних 2-жильних та 2-фазних 3-жильних систем з напругою 120/240 В та частотою 50/60 Гц;
11. Збирає та показує 3-фазні напругу, струм, параметри потужності та частоту генератора або мережі.
12. Для мережі контролер має функції виявлення перенапруги та піднапруги, перевищення та недолік частоти, втрата фази та помилковий порядок фаз; для генератора контролер має функції виявлення перенапруги та піднапруги, перевищення та недолік частоти, втрата фази, помилковий порядок фаз, перенапруга та недолік потужності, перевищення струму;
13. 3 фіксовані аналогові датчики (температура, масляний тиск та рівень рідини);
14. 2 налаштовувані датчики можуть бути встановлені як датчик температури, масляного тиску або рівня палива;
15. Точне вимірювання та відображення параметрів двигуна;
16. Захист: автоматичний запуск/зупинка генератора, керування ATS (автоматичним перемикачем) з ідеальним показанням несправностей та функцією захисту;
17. Усі вихідні порти є реле-виходами;
18. Налаштування параметрів: параметри можуть бути змінені та збережені во внутрішню EEPROM пам'ять та не можуть бути втрачені навіть у разі відключення живлення; більшість з них можуть бути налаштовані за допомогою передньої панелі контролера, а всі вони можуть бути змінені за допомогою ПК через порти USB, RS485 або ETHERNET.
19. Можна використовувати більше видів кривих температури, масляного тиску, рівня палива безпосередньо, і користувачі можуть визначати ці криві датчиків самостійно;
20. Множинні умови від'єднання крабату (датчик швидкості, масляний тиск, частота генератора)
