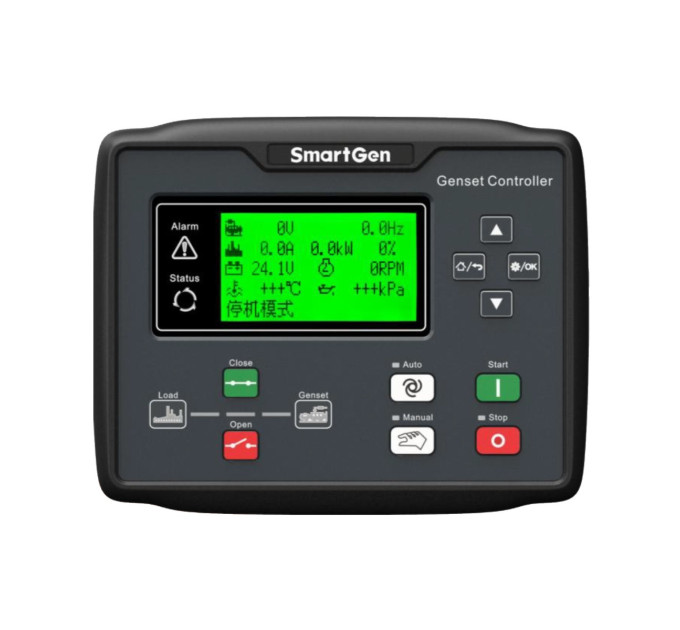

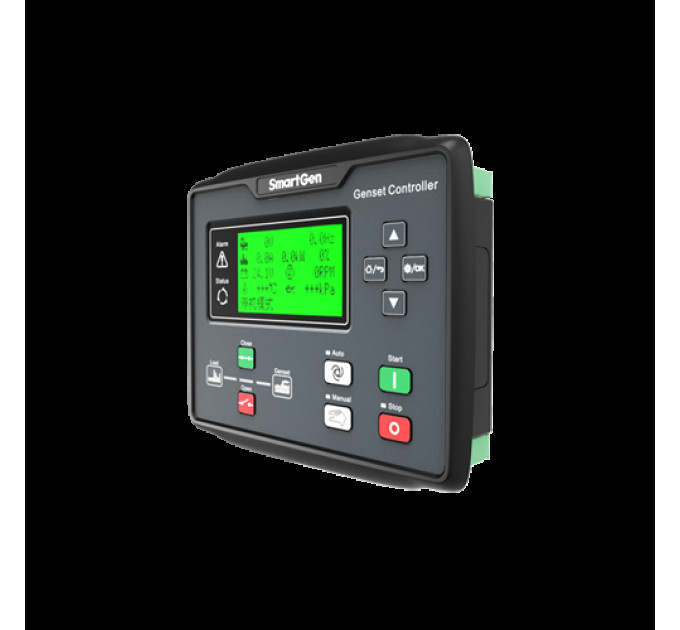

SmartGen HGM6110NC Контролер генератора

Технічні параметри:
Дисплей LCD (132*64)
Панель управління Кремезний каучук
Мова Китайська та Англійська та Інші (Всього вісім мов)
Цифрові входи 5
Релеовий вихід 6
Аналоговий вхід 3
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Виявлення та відображення кВт/Амп так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
Часовий модуль та Журнал подій так
Запланований старт генератора так
Обслуговування так
Живлення від постійного струму DC(8～35)V
Габаритні розміри корпусу (мм) 209*166*44
Вирізка панелі (мм) 186*141
Робоча температура (-25～+70)℃

Огляд продукту:
Автоматичний контролер серії HGM6100N, який інтегрує цифрові, інтелектуальні та мережеві технології, призначений для автоматичного керування та моніторингу системи генератора. Він може виконувати функції автоматичного запуску/зупинки, вимірювання даних, захист від аварій та три "віддалені" функції (віддалене керування, віддалене вимірювання та віддалене спілкування). Контролер використовує дисплей LCD, опційний інтерфейс відображення, включаючи китайську, англійську, іспанську, російську, португальську, турецьку, польську та французьку, з простим та надійним управлінням.

Автоматичний контролер серії HGM6100N використовує технологію мікропроцесорів, яка забезпечує точне вимірювання параметрів, налаштування значень, налаштування часу та порогових значень тощо. Всі параметри можуть бути налаштовані з панелі або використовуючи інтерфейс USB (або інтерфейс RS485) через ПК. Він може бути широко використаний у всіх типах автоматичних систем керування генератором завдяки своїй компактній конструкції, простим з'єднанням та високій надійності.

ХАРАКТЕРИСТИКИ ТА ВЛАСТИВОСТІ

Контролер HGM6100N має шість варіантів:

HGM6110N/6110NC/6110CAN: Автоматичний модуль запуску, він керує запуском/зупинкою генератора за допомогою сигналу дистанційного запуску;

HGM6120N/6120NC/6120CAN: На основі HGM6110N/6110NC/6110CAN, додає моніторинг мережі змінного струму та автоматичний перехід між мережею та генератором (AMF), особливо підходить для автоматизованої системи, яка складається з мережі та генератора.

Примітка 1: HGM6110NC/6120NC має порт RS485, HGM6110N/6120N без нього. HGM6110CAN/6120CAN має порт CAN, HGM6110N/6120N та HGM6110NC/6120NC без нього.

Примітка 2: Для опису у цьому посібнику використовується HGM6110/6120 як приклад.

1. Дисплей LCD 132*64 з підсвічуванням, опційний інтерфейс мови (китайська, англійська, іспанська, російська, португальська, турецька, польська та французька), кнопкове керування;
2. Акриловий екран, поліпшена зносостійкість та стійкість до подряпин;
3. Силіконова панель та кнопки можуть добре адаптуватися до високих і низьких температур;
4. За допомогою порту RS485 для зв'язку можна здійснювати функції "трьох віддалених" за допомогою протоколу MODBUS;
5. З портом CANBUS, який може бути підключений до електронної системи вприску за стандартом J1939, він може не тільки моніторити часто використовувані дані (такі як температура води, тиск масла, швидкість обертання та витрата палива тощо), але й керувати запуском, зупинкою, високою швидкістю та низькою швидкістю (для цього потрібен контролер з портом CANBUS) через порт CANBUS.
6. Адаптований для систем змінного струму 3P4W, 3P3W, 1P2W та 2P3W (120В/240В), 50Гц/60Гц;
7. Може вимірювати та відображати 3 фази напруги, 3 фази струму, частоту, параметри потужності мережі/генератора;
8. В мережі є функції перевищення/нижче напруги та відсутності фази; В генераторі є функції перевищення/нижче напруги, перевищення/нижче частоти, перевищення струму та потужності;
9. Точне вимірювання та відображення параметрів двигуна,
10. Захист від автоматичного запуску/зупинки генератора, перехід навантаження (ATS-керування) та ідеальне відображення та захист від відмов;
11. З ETS, керування обертовим моментом холостого ходу, керування передпуском, керування підйому/зниженням швидкості, всі вони є виходами реле;
12. Налаштування параметрів: Дозволяє користувачу змінювати налаштування та зберігати їх в внутрішній пам'яті FLASH. Параметри не можуть бути втрачені навіть при відключенні живлення. Всі параметри можна налаштувати не лише з передньої панелі, але й використовуючи інтерфейс USB (або інтерфейс RS485), щоб налаштувати їх через ПК.;
13. Багато сенсорів температури, тиску та рівня палива можуть бути використані безпосередньо, параметри можуть бути визначені користувачем;
14. Можна вибрати багато умов відключення пуску (датчик швидкості, тиск масла, частота генератора);
15. З функцією екстреного запуску;
16. З функцією автоматичного визначення кількості зубів маховика;
17. Діапазон живлення: (8~35)В постійного струму, підходить для різних напруг акумулятора запуску;
18. Усі параметри використовують цифрову модуляцію, замість аналогової модуляції за допомогою звичайного потенціометра, що покращує надійність та стабільність;
19. З функцією обслуговування. Типи (дата або робочий час) можуть бути вибрані та дії (попередження або відключення тривоги) можуть бути встан
