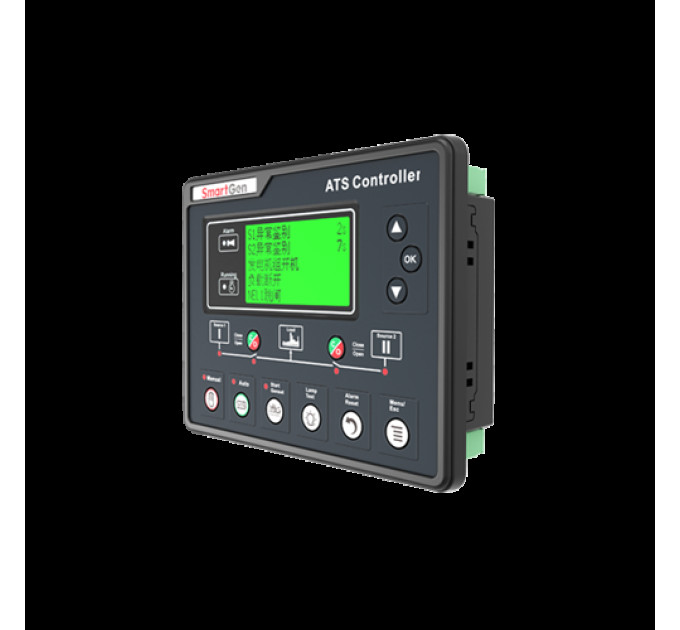

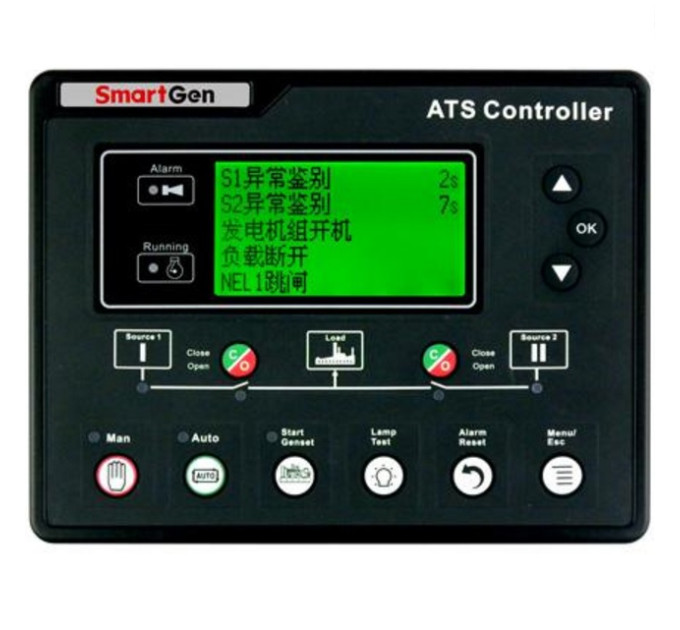

SmartGen HAT700I ATS Контролер, силіконова панель, підходить для SGQ ATS, виявлення струму, джерело живлення змінного струму

Технічні характеристики:
Дисплей LCD(132*64)
Мова Китайська та англійська та інші
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Вимір та відображення кВт так
Інтерфейс моніторингу RS485
Програмований інтерфейс LINK/RS485
РК (Годинник реального часу) так
Запланований запуск генератора так
Циркуляційний запуск генератора так
Пріоритет перемикання так
Тип перемикача PC двоступінчастий, PC трьохступінчастий, CB та CC перемикач
Живлення від постійного струму Постійний струм (8-35) В
Габаритні розміри (мм) 197*152*47
Врізний розмір панелі (мм) 186*141
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер АТС серії HAT700 є інтелектуальним двоконтурним модулем із конфігураційною функцією, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифровість, інтелект та мережеве підключення. Автоматичне вимірювання та контроль дозволяють уникнути неправильної роботи. Це ідеальний варіант для АТС.

Потужний мікропроцесор, що міститься в пристрої, дозволяє точно вимірювати напругу (2-хвильова 3-фазна) та робити точний висновок; крім того, відповідний цифровий вихідний порт активується при перевищенні/підвищенні напруги, перевищенні/підвищенні частоти, втраті фази та інших відхиленнях. Цей контролер повністю враховує різні застосування систем автоматичного перемикання (АТС) і може бути безпосередньо використаний для АТС класу PC, АТС класу CB, АТС класу CC та інших. Він має компактну конструкцію, високоякісні схеми, просту проводку та високу надійність, і може бути широко використаний в електроенергетиці, телекомунікаціях, нафті, вугіллі, металургії, залізництві, муніципальному управлінні, інтелектуальних будівлях, електроприладах, автоматизованих системах керування та випробувань тощо.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ:
1. Тип системи може бути встановлений як: S1 (Мережа) та S2 (Мережа), S1 (Мережа) та S2 (Генератор), S1 (Генератор) та S2 (Мережа), S1 (Генератор) та S2 (Генератор).
2. Екран 132x64 з підсвіткою, багатомовний інтерфейс (включаючи англійську, китайську чи інші мови), кнопкове управління.
3. Збір та відображення 2-хвильової 3-фазної напруги, частоти та фази.
4. Збір та відображення активної потужності, реактивної потужності, видимої потужності, коефіцієнта потужності та струму.
5. Попередження/сигнал тривоги про перевищення струму для S1/S2 окремо.
6. Функція відключення ННП (неважливого навантаження).
7. Відображення загальної енергії кВт для S1/S2, загальної енергії кВАр, загальної кількості виключень.
8. Відображення тривалості постійного електропостачання та загального часу електропостачання для S1/S2.
9. Функція синхронного перемикання; крім того, може бути відображена різниця напруги, різниця частоти та різниця фаз.
10. Для АТС типу зі збереженою енергією його реле закриється після активації PF Input.
11. Захист від перевищення/пониження напруги, втрати фази, оберненого порядку фаз, перевищення/пониження частоти.
12. Функція перемикання послідовності фаз.
13. Автоматичний/ручний режим. У ручному режимі можна примусово закрити або відкрити перемикач;
14. Всі параметри можна встановити на місці. Аутентифікація паролем забезпечує можливість використання авторизованим персоналом лише.
15. Генератор може бути протестований на місці для досягнення запуску/зупинки.
16. Контролер АТС має функцію автоматичного повторного закриття.
17. Сигнал закриття може бути встановлений як інтервали або як постійний сигнал.
18. Придатний для PC трьохступінчастого, PC двоступінчастого, CB та CC перемикача.
19. Придатний для 2 ізольованих ліній нейтралі.
20. Годинник реального часу (RTC); Функція журналу подій (журнал подій може записувати 99 позицій циклічно).
21. Заплановані запуск та запуск без запланованого запуску (може бути встановлено як запуск генератора один раз на день/тиждень/місяць незалежно від навантаження).
22. Може керувати двома генераторами, щоб працювати в режимі циклічного запуску, режиму основного запуску та режиму балансованого запуску.
23. Широкий діапазон живлення від постійного струму DC(8~35) В дозволяє контролеру витримувати миттєвий струм 80 В.
24. Великий термінальний простір дозволяє контролеру витримувати максимальну вхідну напругу 625 В.
25. З ізольованим інтерфейсом RS485 для зв'язку. З функцією "віддаленого керування, віддаленого вимірювання, віддаленого зв'язку, віддаленого регулювання" за допомогою протоколу зв'язку ModBus. Може віддалено запускати/зупиняти генератор та дистанційно керувати АТС для закриття чи відкриття.
26. Підходить для різних систем змінного струму (3-фазні 4-жильні, 3-фазні 3-жильні, однофазні 2-жильні та 2-фазні 3-жильні).
27. Модульний дизайн, корпус з самозгасаючого пластику ABS, вставні клеми, вбудований кріплення, компактна конструкція з легкою установкою.
