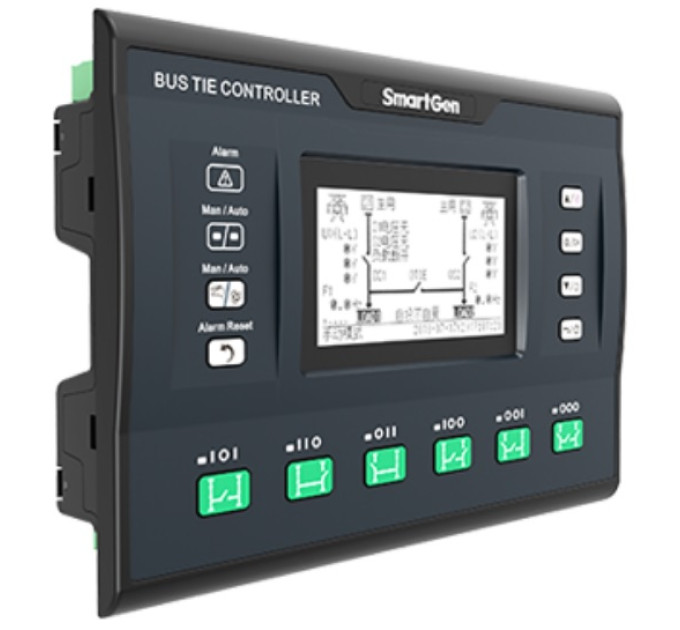

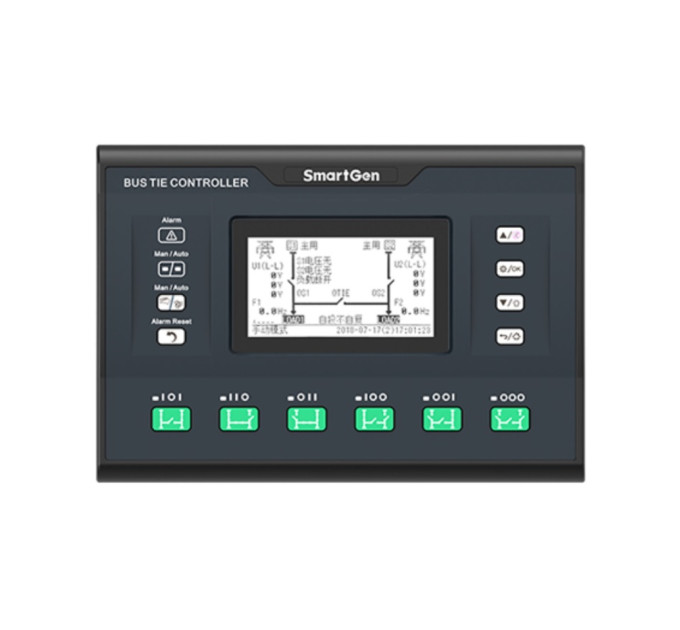

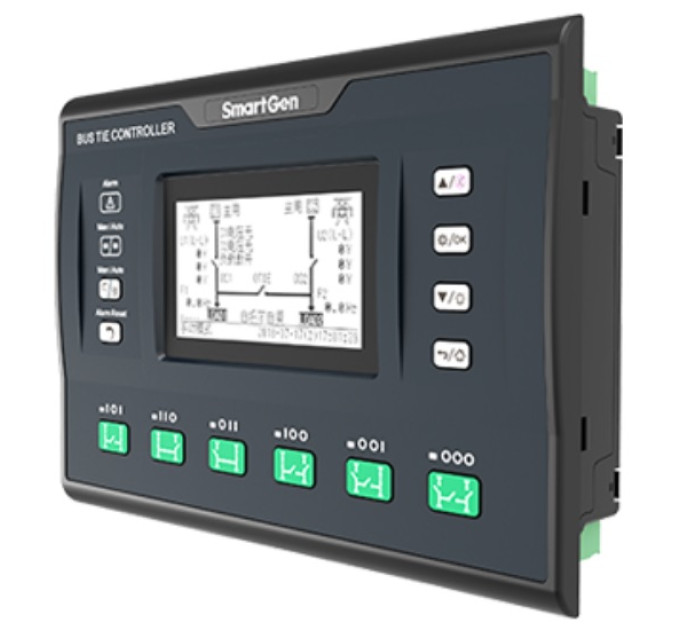

SmartGen HAT821S Контролер двонаправленого об'єднання електроенергетичних шин

Технічні характеристики:

Дисплей: LCD(240*128)
Мова: Китайська, Англійська та Інші
Програмовані Входи: 8
Програмовані Виходи: 12
AC Система: 1P2W/2P3W/3P3W/3P4W
Частота Генератора: 50/60Гц
Захист від Напруги та Частоти: так
Інтерфейс Моніторингу: USB/RS485-1/RS485-2
Програмований Інтерфейс: USB/RS485-1/RS485-2
RTC (Годинник реального часу): так
Синхронізація Передачі: так
Живлення від DC: DC(8～35)V
Розміри Корпусу (мм): 26018054
Робоча Температура: (-25~+70)℃
Огляд продукту:
Контролер двонаправленого (двохнапрямкового) об'єднання електроенергетичних шин серії HAT821 є інтелектуальним модулем автоматичного перемикання подачі електроенергії з конфігурованою функцією, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифровий, інтелектуальний та мережевий підход. Автоматичне вимірювання та керування може зменшити помилкову роботу, що робить його ідеальним варіантом для продуктів автоматичного перемикання подачі електроенергії двонапрямкового об'єднання.

Мікропроцесор, який знаходиться в установці, дозволяє точно вимірювати напругу (2-х шляхова 3-фазна) та приймати точне рішення. Відповідний цифровий вихід буде активовано при перевищенні/недостатньому рівні напруги, перевищенні/недостатньому рівні частоти, втраті фази, невірній послідовності фаз та інших аномальних умовах. Контролер має компактну конструкцію, передові схеми, просте підключення та високу надійність, і може бути широко використаний в електричних автоматичних системах керування електроенергією, телекомунікаціях, нафті, вугіллі, металургії, залізниці, муніципалітеті, інтелектуальних будівлях тощо.

ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ:

4,3-дюймовий кольоровий LCD-дисплей з білою підсвіткою, багатомовний інтерфейс (включаючи англійську, спрощену китайську та інші мови), кнопкове управління;
Збір та відображення напруги (2-х шляхова 3-фазна), частоти та фази;
Відображення загальної кількості закриттів S1/S2;
Відображення часу постійного живлення навантаження 1 та навантаження 2, а також загального часу живлення;
Відображення загального часу живлення S1/S2;
Захист від перевищення/недостатньої напруги, перевищення/недостатньої частоти, втрати фази, невірної послідовності фаз;
Годинник реального часу (RTC); функція журналу подій (журнал подій може записувати 200 пунктів циклічно);
Підходить для різних систем змінного струму (3-фазний 4-провідний, 3-фазний 3-провідний, однофазний 2-провідний та 2-фазний 3-провідний);
Одночасне керування відкриванням та закриванням двохпозиційного вимикача і вимикача електроенергії для спрощення системи керування;
Для автоматичного вимикача зі збереженою енергією його реле буде активовано після активації PF Input;
Автоматичний/Ручний режим. У ручному режимі можна примусово ввімкнути або вимкнути перемикач;
6 кнопок на панелі для ручного управління вимикачем;
З функцією автоматичного повторного ввімкнення вимикача;
Вихідний сигнал закриття може бути налаштований як інтервальний або постійний вихід, що підходить для вимикача або контактора CC;
Всі параметри можуть бути налаштовані на місці. Перевірка паролів забезпечує авторизований доступ тільки для обслуговуючого персоналу;
Придатний для 2 ізольованих нейтральних ліній;
Забезпечення виходу перемикача LO/NO для живлення витрат;
Широкий діапазон живлення від DC дозволяє контролеру витримувати миттєвий вхід DC напруги 80В;
Великий простір для клем дозволяє контролеру витримувати максимальну вхідну напругу 625В AC;
З двома ізольованими інтерфейсами зв'язку RS485. З функцією "віддаленого керування, віддаленого вимірювання, віддаленого зв'язку, віддаленого регулювання" за допомогою протоколу зв'язку ModBus. Може віддалено запускати/зупиняти генератор та віддалено керувати вимикачем для ввімкнення або вимкнення;
USB для зручності відлагодження параметрів та локального оновлення програми;
Модульний дизайн, самозгасаючий корпус ABS, силіконова панель, витягуємий клемний блок, вбудована установка, компактна конструкція з легкою установкою.
