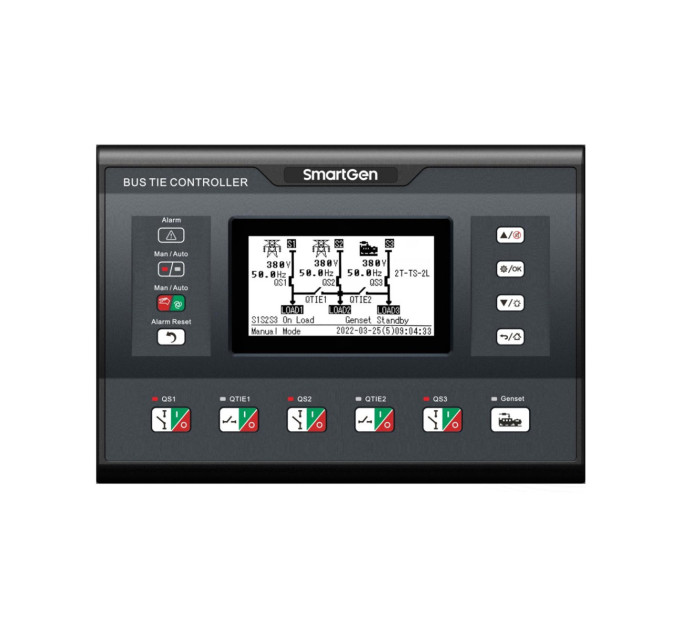

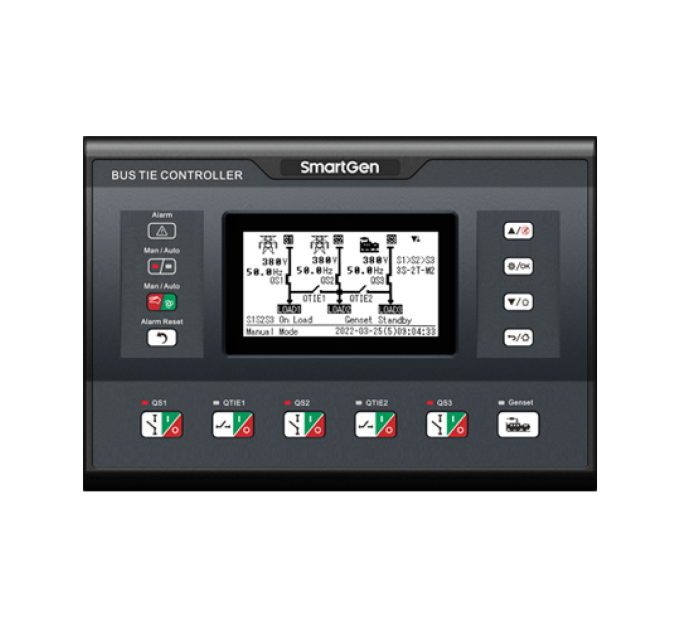

SmartGen HAT835 контролер двонаправленого об'єднання електроенергетичних шин

Технічні параметри:
Відображення: LCD (240128)
Мова: Китайська, Англійська та Інші
Програмовані входи: 12
Програмовані виходи: 12
Система змінного струму: 1P2W/2P3W/3P3W/3P4W
Частота генератора: 50/60Гц
Попередження про перевищення струму: так
Відображення струму та потужності: так
Захист від перевищення/недостатньої напруги та частоти: так
Інтерфейс монітора: RS485
Програмований інтерфейс: USB
Реальний годинник (RTC): так
Запуск генератора за графіком: так
Циркуляційний запуск генератора: так
Живлення постійного струму: DC(8～35)V
Виріз в панелі (мм): 242161
Робоча температура: (-25~+70)℃

Огляд продукту:
Контролер трьох шин подачі електроенергії HAT835 є інтелектуальним модулем для трьох джерел живлення із конфігурованою функцією, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифрові технології, інтелект та мережеву зв'язаність. Автоматичне вимірювання та керування дозволяють зменшити помилки людського фактору, роблячи його ідеальним варіантом для трьохполюсного переключення електроенергії.

Потужний мікропроцесор внутрішньо контролера дозволяє точно вимірювати напругу (3 шляхи, 3 фази), здійснювати точний аналіз та активувати відповідний вивід для цифрового реле, коли виникають аномалії напруги (перевищення/недостатність напруги, перевищення/недостатність частоти, втрата фази, невірна послідовність фази) та інші відхилення. Він має компактну конструкцію, високорівневі схеми, просте підключення та велику надійність, що дозволяє йому широко застосовуватися в системах автоматичного управління електропостачанням для електроенергетики, телекомунікацій, нафтової, вугільної, металургійної, залізничної галузей, муніципального управління, інтелектуальних будівель тощо.

ХАРАКТЕРИСТИКИ ТА ФУНКЦІЇ

Тип системи може бути встановлений як: 3 джерела 2 мості, 3 джерела 1 міст;
4.3-дюймовий монохромний LCD-дисплей з білим підсвічуванням, багатомовний інтерфейс (включаючи англійську, спрощений китайську або традиційну китайську), операція кнопок;
LCD може візуально відображати поточну топологію системи, напругу S1/S2/S3, частоту та інші параметри;
Збір та відображення напруги, частоти та послідовності фаз для 3-х шляхів та 3-х фаз;
З функцією виявлення перевищення/недостатньої напруги, перевищення/недостатньої частоти, втрати фази, невірної послідовності фаз;
Операція з одиночним вимикачем та налаштування параметрів системи можуть бути виконані за допомогою клавіші панелі зверху;
Відображення накопичених часів закриття QS1/QS2/QS3/QTIE1/QTIE2;
Відображення накопичених часів живлення S1/S2/S3, поточного часу безперервного живлення, останнього часу безперервного живлення та накопиченого часу живлення для LOAD1/LOAD2/LOAD3;
Для вимикача типу зібраної енергії його реле закривається після активного введення PF;
Авто/Ручний режим перемикання. У ручному режимі можна змусити перемикач закривати або відкривати;
Всі параметри можна налаштувати на місці. Парольна аутентифікація гарантує виконання оперативного персоналу;
На місці можна вручну протестувати одиницю для здійснення операцій запуску/зупинки;
Сигнал закриття може бути встановлений як імпульсний або постійний вихід;
Придатний для 3 ізольованих нейтральних ліній;
З функцією відкладеного виходу ліфта;
Реальний годинник (RTC); функція журналу подій (журнал подій може записувати 200 пунктів по колу);
Запланований запуск та запланований незапуск (може бути встановлений як щоденний/щотижневий/щомісячний запуск генератора із завантаженням чи без);
Може керувати кількома генераторами для роботи в режимі циклічного запуску, режиму майстра, режиму збалансованого часу;
Користувач може відстежувати адресу протоколу обміну даними;
Обладнано функцією ПЛК;
Можна підключити модуль DIN16A-2 та DOUT16B-2 через порт RS485;
З ізольованим двоканальним портом зв'язку RS485. З функціями "віддаленого керування, віддаленого вимірювання, віддаленого зв'язку, віддаленого регулювання" за допомогою протоколу зв'язку ModBus-RTU. За допомогою нього можна вдало керувати запуском/зупинкою генератора та віддалено керувати відкриттям/закриттям вимикача;
Широкий діапазон живлення постійного струму дозволяє контролеру витримувати миттєвий вхід 80В DC;
Великий термінальний простір дозволяє контролеру витримувати максимальний вхід змінного струму 625В;
Придатний для різних систем змінного струму (3-фазна 4-жильна, 3-фазна 3-жильна, однофазна 2-жильна та 2-фазна 3-жильна);
Модульний дизайн, корпус з пластику з самозгасанням, витягуємий клемний блок, вбудоване кріплення, компактна конструкція для легкої установки.
