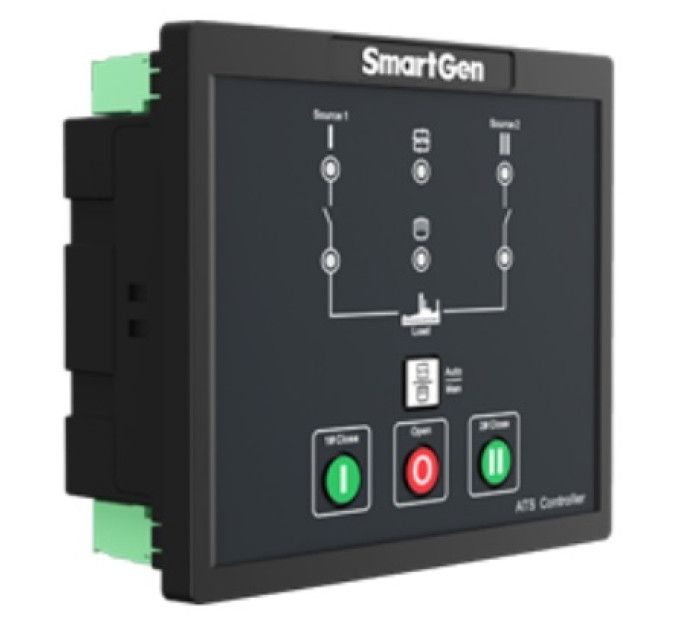

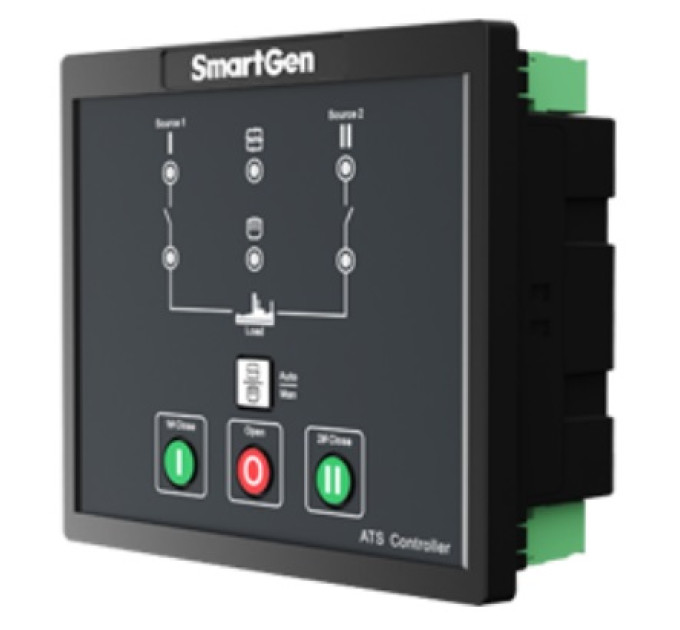

SmartGen HAT530NC Контроллер ATS

Технічні параметри:
Дисплей LED
AC Система 1P2W/2P3W/3P4W
Частота генератора 50/60 Гц
Інтерфейс монітора RS485
Програмований інтерфейс RS485
Пріоритет перемикання так
Тип перемикача ATS без вимкання та ATS з одним вимканням
Габаритні розміри корпусу (мм) 139*120*50
Виріз панелі (мм) 130*111
Температурний режим (-25~+70)℃

Огляд продукту:
ATS контролер HAT530NC складається з мікропроцесорного ядра, яке може точно вимірювати напругу 3-фаз/однофазну від двох джерел, правильно визначати аномальну напругу (втрата напруги, перенапруга, недостатня/завищена напруга, втрата фази, невірна послідовність фаз), і управляти перемиканням ATS після закінчення затримки. Цей контролер підходить для ATS без вимкання та ATS з одним вимканням. Коли відбувається аномалія в роботі джерела живлення #1, контролер відправить сигнал на запуск генератора після закінчення "затримки аномалії #1". Функції "три віддалені" (дистанційне керування, віддалене вимірювання і віддалений зв'язок) можна реалізувати за допомогою RS485 порту зв'язку.

ПРАЦЕЗДАТНІСТЬ ТА ХАРАКТЕРИСТИКИ

Збір 2-х напруг 3-х фаз та частоти:
1# 2#
Лінійна напруга (Uab, Ubc, Uca) Лінійна напруга (Uab, Ubc, Uca)
Фазна напруга (Ua, Ub, Uc) Фазна напруга (Ua, Ub, Uc)
Частота Гц Частота Гц
Виявлення недостатньої/завищеної напруги, втрати фази, невірної послідовності фаз, виявлення недостатньої/завищеної частоти. За замовчуванням виявлення невірної послідовності фаз та виявлення недостатньої/завищеної частоти вимкнено; однак користувачі можуть налаштовувати функції за потребою.
Параметри роботи контролера можна налаштовувати за допомогою верхнього програмного забезпечення для тестування; Під час використання порт RS485 контролера повинен бути підключений до верхнього комп'ютера за допомогою модуля порта SG72 (USB перетворюється в RS485) або іншого модуля перетворення.
Нормальна затримка живлення 1# або 2# може бути встановлена (діапазон: 0-60 с); Затримка запуску генератора може бути встановлена (діапазон: 0-3600 с).
Аномальна затримка живлення 1# або 2# може бути встановлена (діапазон: 0-60 с); Затримка зупинки генератора може бути встановлена (діапазон: 0-3600 с).
"1# Майстер", "Авто/ручний", "Кожен резерв" та "2# Майстер" можна встановити через панель управління контролера, щоб здійснювати живлення від майстра 1#, живлення від майстра 2# або резервне живлення один одного.
Вихідний сигнал закриття може бути встановлений як імпульсний або постійний вихід.
2-х провідна ізольована конструкція N-провода.
Автоматичний/ручний режим перемикання. В ручному режимі перемикання ATS може бути реалізований за допомогою кнопки на панелі.

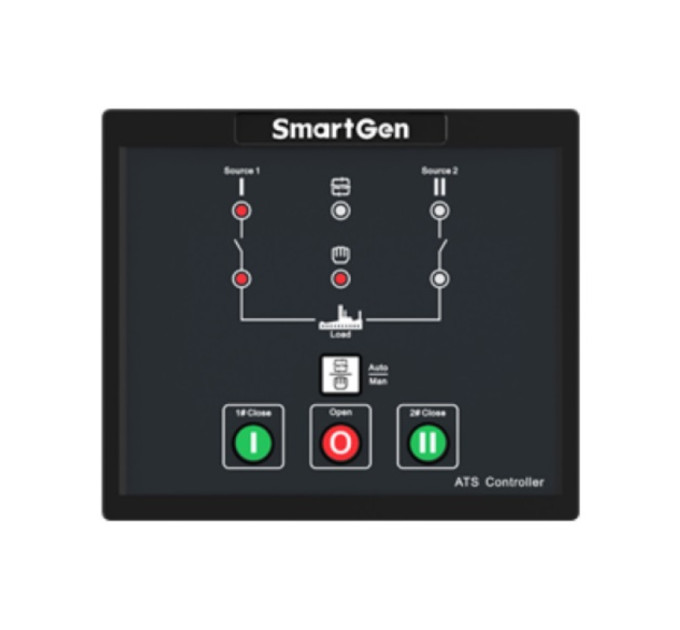

Світлодіоди, встановлені на передній панелі, чітко показують статус роботи ATS.
Розроблено вхідний порт для примусового відкриття; Коли вхідний порт активний, перемикач буде примусово перебувати в положенні Відкриття (працює тільки для ATS з положенням Відкриття).
AUX.OUTPUT 1 та AUX.OUTPUT 2 можуть бути налаштовані для спрощення перемикання живлення.

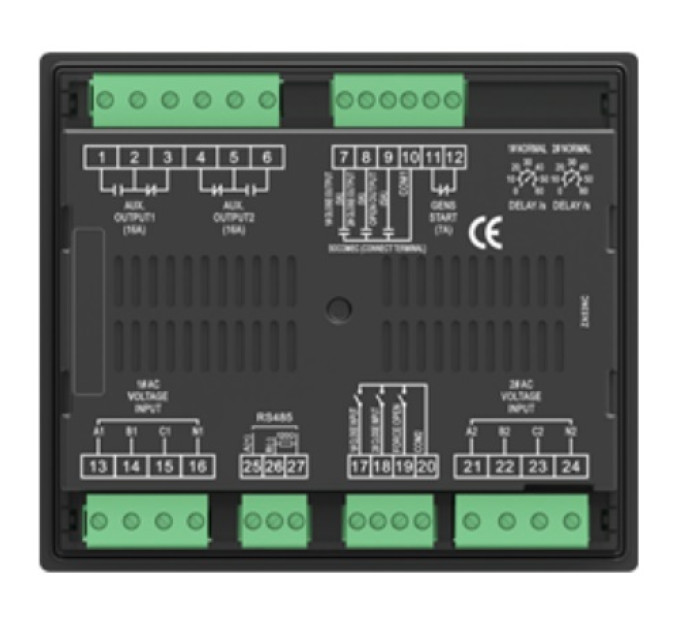

Вихідна контактна здатність реле переключення живлення 1# та 2# (1#CLOSE, 2#CLOSE, OPEN) - 5A AC250V, пасивний контакт, може бути безпосередньо використаний для перемикання перемикача.
Вихідна контактна здатність реле запуску генератора (GENS START) - 7A AC250V/7A DC28V, пасивний N/C контакт.
Підходить для різних систем змінного струму (3-фази 4-провід, однофазна 2-провід, 2-фазна 3-провід і 3-фазна 3-провід).
Модульний дизайн, самозгасаючий пластик ABS, вставний клемний блок, вбудована монтажна конструкція, компактна конструкція з легкою установкою.
