Технічні параметри:
Загальне споживання <3 Вт (у режимі очікування ≤2 Вт)
Частота генератора 50 Гц/60 Гц
Живлення постійного струму DC(8～35) В
Розміри корпусу (мм) 107.6x 89.7x 60.7
Температура експлуатації (-25~+70)°C
Вага 0.30 кг
Огляд продукту:
Модуль інтегрованого захисту живлення HMP300 поєднує в собі цифрові технології, інтелектуалізацію та мережеві технології, які використовуються для збору даних генераторних установок (напруга, струм, потужність та частота) та відповідних дій у випадку помилок даних, щоб захистити пристрій. Він оснащений LCD-дисплеєм, опціональним китайським та англійським інтерфейсом та є надійним та простим у використанні.
Модуль інтегрованого захисту живлення HMP300 використовує технологію мікропроцесорів з вимірюванням параметрів з високою точністю, налаштуванням фіксованих значень, налаштуванням заданих значень тощо. Всі параметри можуть бути налаштовані з передньої панелі або через інтерфейс LINK через ПК. Він може широко використовуватися в усіх типах морських/сухопутних електричних пристроїв завдяки компактній конструкції, передовим колах, простим з'єднанням та високій надійності.
Основні особливості такі:

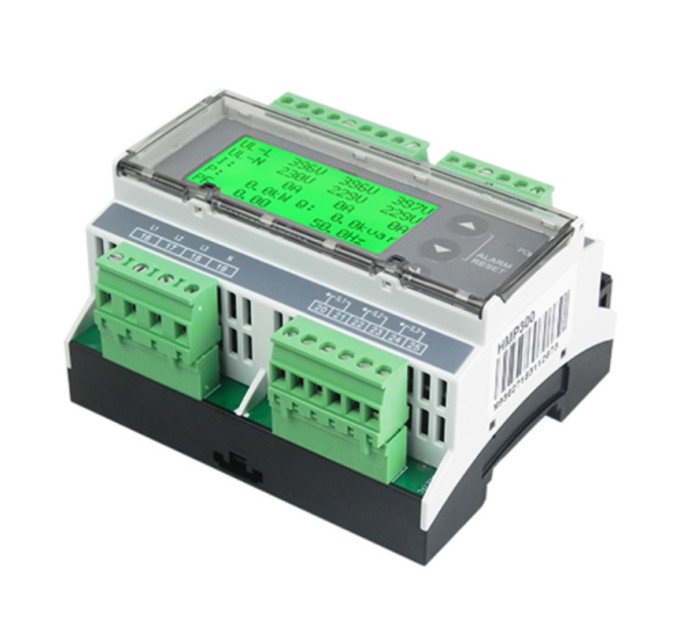

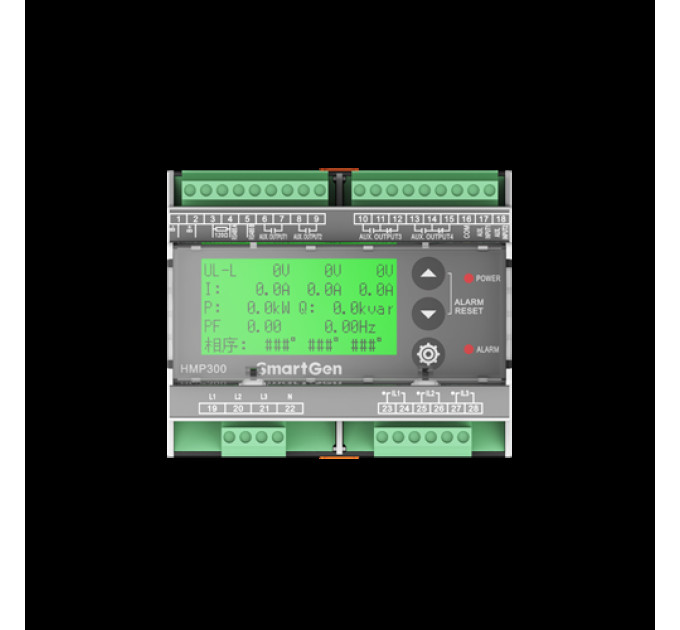

1. LCD з підсвічуванням 132x64, вибір мовного інтерфейсу (китайська та англійська), кнопкове керування.
2. Оснащений портом зв'язку LINK. Через інтерфейс LINK через ПК можна моніторити та налаштовувати дані та параметри модуля.
3. Оснащений портом CANBUS і може взаємодіяти з генератором J1939.
4. Захист від перенапруги/недонапруги, перевищення/недовищення частоти, зворотна потужність, перевищення потужності та перевищення струму.
5. З функцією тесту гармоній, і можна перевірити коефіцієнт спотворення гармоній напруги/струму кожної фази.

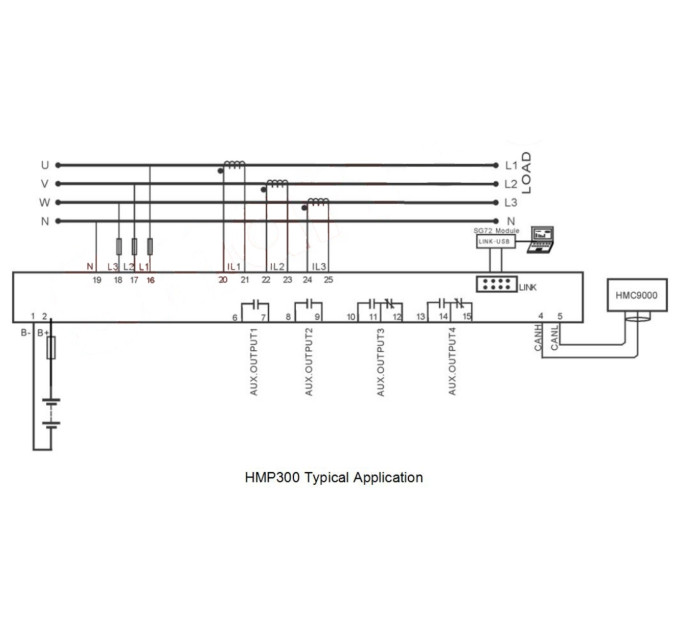

6. Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з частотою 50/60 Гц;
7. Збирає та показує параметри напруги, струму, частоти та потужності 3-фазних систем.
8. Генератор:
⦁ Лінійна напруга (Uаб, Uбс, та Uca)
⦁ Фазова напруга (Ua, Ub та Uc)
⦁ Частота Гц
⦁ Навантаження
⦁ Струм Iа, Ib, Ic A (одиниця)
⦁ Кожна фаза та загальна активна потужність P кВт (одиниця)
⦁ Кожна фаза та загальна реактивна потужність Q кВар (одиниця)
⦁ Кожна фаза та середній коефіцієнт потужності PF
9. Налаштування параметрів: параметри можна змінювати та зберігати від внутрішньої пам'яті FLASH і не можуть бути втрачені навіть в разі відключення живлення; більшість з них можна налаштувати за допомогою передньої панелі контролера.
10. Широкий діапазон живлення постійного струму (8~35) В, підходить для різних середовищ з різними напругами стартових батарей.
11. Всі параметри використовують цифрове налаштування, замість звичайної аналогової модуляції звичайним потенціометром, що забезпечує більшу надійність і стабільність.
12. Реле встановлено на 35-міліметрову направляючу рейку.
| Свойства |
| Full name (EN) |
|
SmartGen HMP300 Power integrated protection module |
