SmartGen HAT821 контролер двонаправленого об'єднання електроенергетичних шин

Технічні характеристики:
Дисплей: LCD (240128)
Мова: Китайська, Англійська та Інші
Програмовані Входи: 8
Програмовані Виходи: 12
AC Система: 1P2W/2P3W/3P3W/3P4W
Частота Генератора: 50/60 Гц
Захист Від Напруги та Частоти: так
Інтерфейс Моніторингу: USB/RS485-1/RS485-2
Програмований Інтерфейс: USB/RS485-1/RS485-2
Реальний Час (RTC): так
Живлення від DC: DC(8～35)V
Розміри Корпусу (мм): 26018054
Виріз для Панелі (мм): 242161
Робоча Температура: (-25~+70)℃

Огляд продукту:
Контролер двонаправленого (двохнапрямкового) об'єднання електроенергетичних шин SmartGen HAT821 - це інтелектуальний модуль автоматичного перемикання подачі електроенергії з конфігурованою функцією, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифровий, інтелектуальний та мережевий підход. Автоматичне вимірювання та керування дозволяє уникнути помилок у роботі, що робить його ідеальним варіантом для продуктів з автоматичним перемиканням подачі електроенергії двохнапрямкового об'єднання.

Потужний мікропроцесор, що міститься в установці, дозволяє точно вимірювати напругу (2-х шляхова 3-фазна) і приймати точне рішення, а відповідний цифровий вихід буде активований при перевищенні/недостатньому рівні напруги, перевищенні/недостатньому рівні частоти, втраті фази, невірній послідовності фаз та інших аномальних умовах. Він має компактну конструкцію, передові схеми, просте підключення та високу надійність, і може широко використовуватися в електричних автоматичних системах керування електроенергією, телекомунікаціях, нафті, вугіллі, металургії, залізниці, муніципалітеті, інтелектуальних будівлях тощо.

ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ

ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ

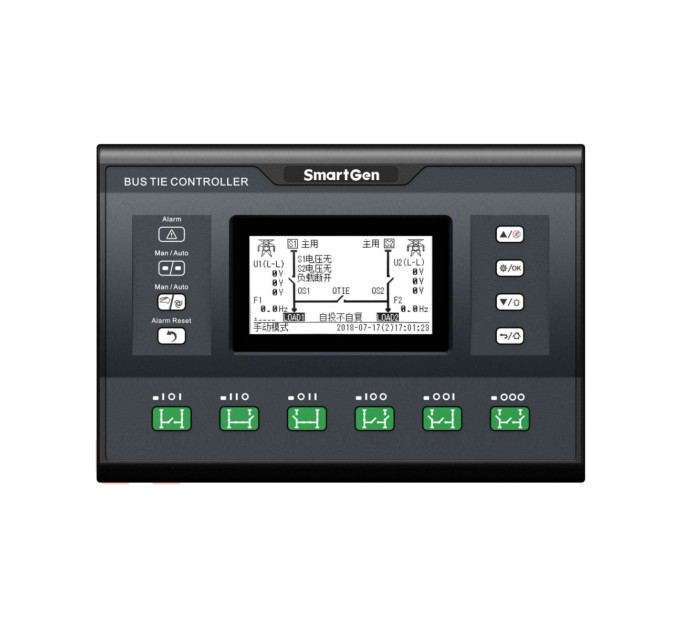

4,3-дюймовий колірний дисплей LCD з білою підсвіткою, багатомовний інтерфейс (включаючи англійську, спрощену китайську та інші мови), кнопкове управління;
Збір та відображення напруги, частоти та фази на 2-х шляхах 3-фази;
Відображення сумарного часу відключення S1/S2;
Відображення часу постійного живлення навантаження 1 та навантаження 2 і загального часу живлення;
Відображення загального часу живлення S1/S2;
Захист від перевищення/недостатньої напруги, перевищення/недостатньої частоти, втрати фази, невірної послідовності фаз;
Реальний годинник (RTC); функція журналу подій (журнал подій може записувати 200 пунктів циклічно);
Підходить для різних систем змінного струму (3-фазний 4-провідний, 3-фазний 3-провідний, однофазний 2-провідний та 2-фазний 3-провідний);

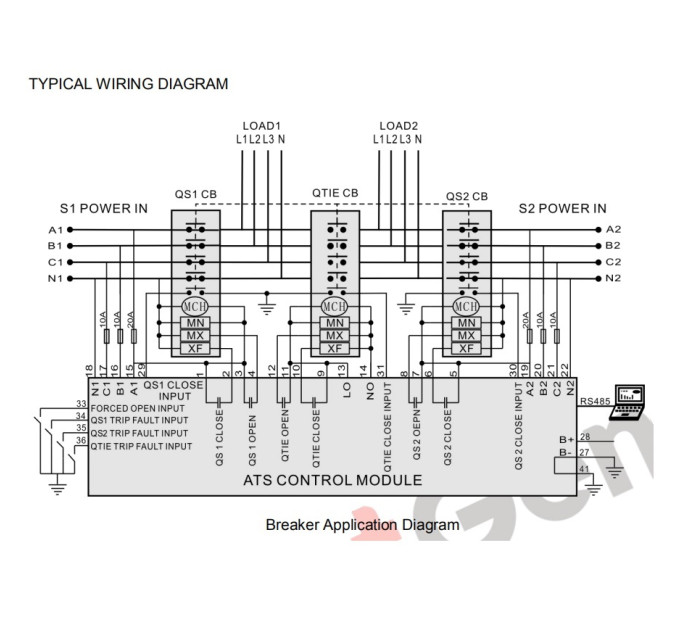

Одночасне керування відкриванням та закриванням двохпутевого вимикача та вимикача подачі електроенергії для спрощення системи керування;
Для ATS з енергозбереженням його реле відключиться після активації PF Input;
Автоматичний/Ручний режим. У ручному режимі можна примусово ввімкнути або вимкнути перемикач;
6 кнопок на панелі для ручного управління вимикачем;
З функцією автоматичного повторного ввімкнення вимикача;
Вихідний сигнал закриття може бути налаштований як інтервальний або постійний вихід, що підходить для вимикача або контактора CC;
Всі параметри можуть бути налаштовані на місці. Перевірка паролів забезпечує авторизований доступ тільки для обслуговуючого персоналу;
Придатний для 2 ізольованих нейтральних ліній;
Забезпечення виходу перемикача LO/NO для живлення витрат;
Широкий діапазон живлення від DC дозволяє контролеру витримувати миттєвий вхід DC напруги 80В;
Великий простір для клем дозволяє контролеру витримувати максимальну вхідну напругу 625В AC;
З двома ізольованими інтерфейсами зв'язку Dual-RS485. З функцією "віддаленого керування, віддаленого вимірювання, віддаленого зв'язку, віддаленого регулювання" за допомогою протоколу зв'язку ModBus. Може віддалено запускати/зупиняти генератор і віддалено керувати вимикачем для ввімкнення або вимкнення;
USB зручно для відлагодження параметрів та локального оновлення програми;

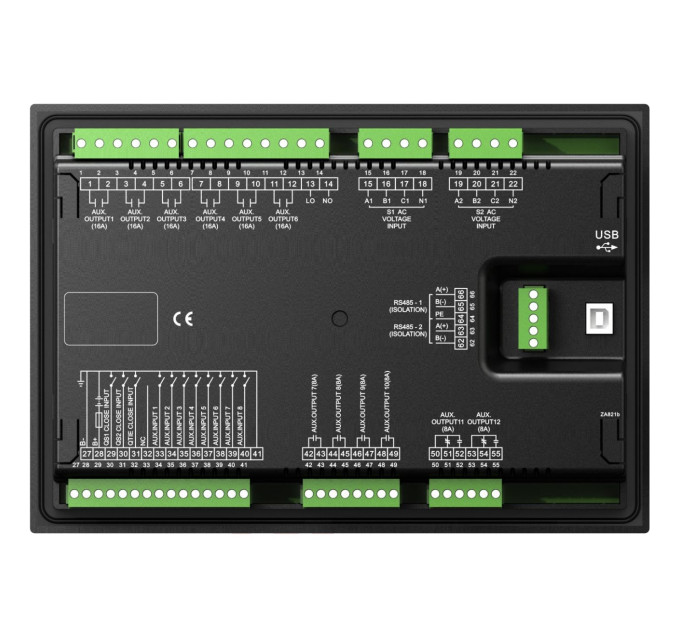

Модульний дизайн, самозгасаючий корпус ABS, силіконова панель, витягуємий клемний блок, вбудована установка, компактна конструкція з легкою установкою.
